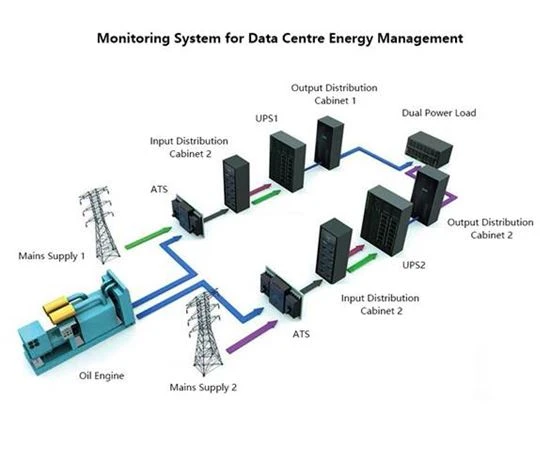

Aplicativo
É necessário monitorar em tempo real e centralizar o consumo de energia no data center e os dados podem ser exibidos na IHM e carregados para o sistema de monitoramento de energia e ambiente por RS485 na tela de toque e realizar o monitoramento em tempo real de todo o sistema de distribuição de energia. Ao mesmo tempo, pode realizar análises de eficiência energética para reduzir o consumo de energia.

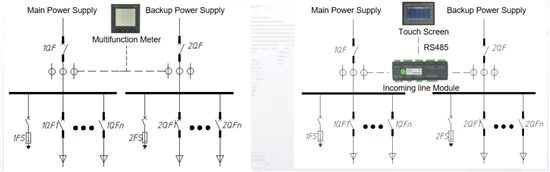

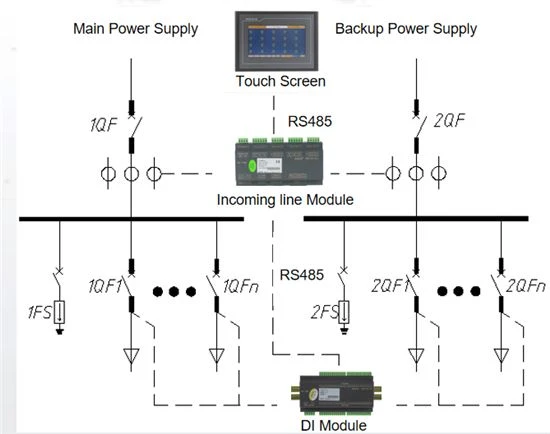

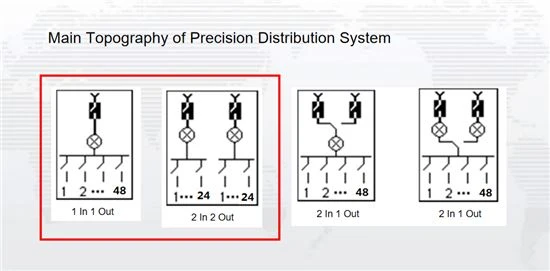

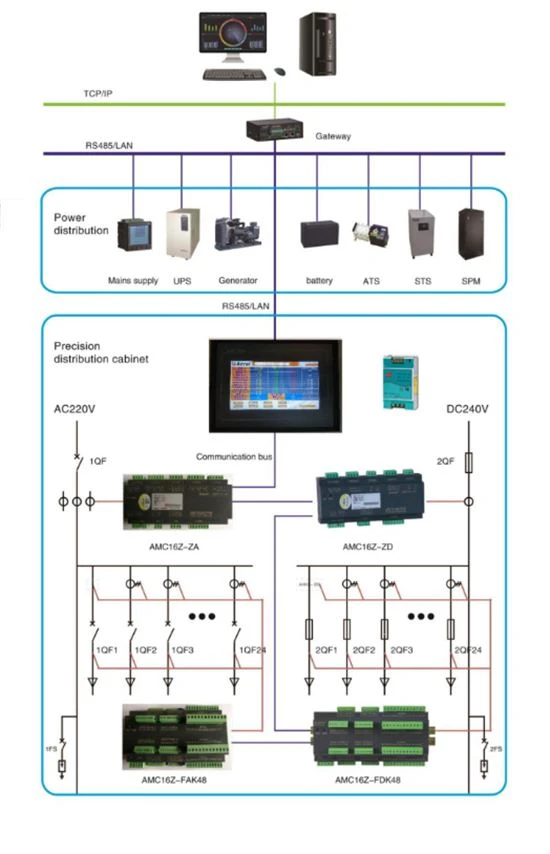

Estrutura
Funções principais
1. Módulos de monitoramento independentes de circuitos de linha de entrada e saída
2. Pode medir até 2 circuitos de linha de entrada e até 192 circuitos de linha de saída, corrente, tensão, potência, energia e qualidade de energia.

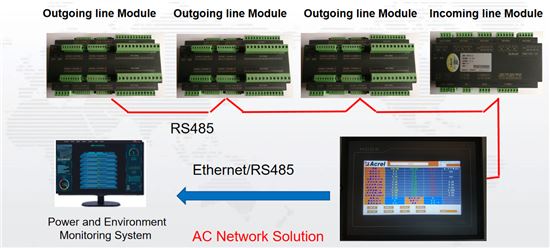

3. Monitoramento centralizado de dados e exibição por HMI e os dados são carregados para o sistema de monitoramento de energia e ambiente através do RS485.

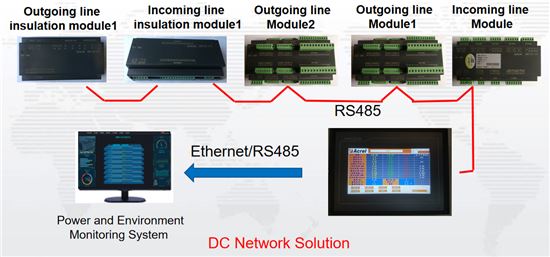

4. Para o sistema de alta tensão DC 240V ou 336V, o módulo de monitoramento de isolamento pode ser adicionado para monitorar a resistência de isolamento de aterramento do barramento principal.
5. Fonte de alimentação DC24V para tela de toque e módulo de monitoramento de linha de saída (fonte de alimentação da saída do módulo principal)
6. Comunicação: dispositivo de monitoramento por RS485, tela de toque por RS485 ou RJ45
7. Certificado: CE
Seleção de Produto
Nome | Foto | Modelo | Função principal |
HMI |
| ATP007kt ATP010kt | Tela de toque de 1,7 ou 10 polegadas 2. Monitoramento em tempo real e exibição de tensão, corrente, potência, energia, qualidade de energia, status do interruptor, curva de forma de onda e assim por diante. 3. Alarme do dispositivo de monitoramento, comunicação e outros parâmetros podem ser configurados na tela. 4. 2 RS485 e 1 interface Ethernet, e os dados podem ser carregados por RS485 ou RJ45. |

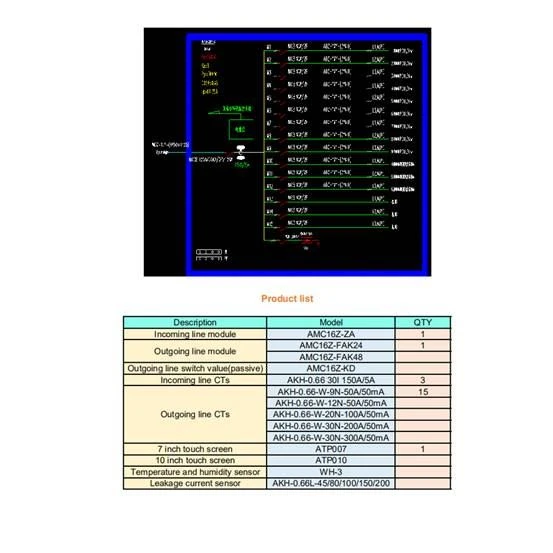

Módulo de monitoramento de linha de entrada CA |
| AMC16Z-ZA | 1. Instalação: trilho DIN 35mm 2. Medição: A + B circuitos trifásicos independentes, 6DI2DO, 2 correntes de fuga, 1 temp. e umidade. 3. Com fonte de alimentação de saída DC 24V para módulo de linha de saída e tela de toque. 4. Comunicação: RS485 Modbus RTU |
Módulo de monitoramento de linha de saída CA |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Instalação: trilho DIN 35mm 2. Pode medir até 16 circuitos trifásicos ou 48 circuitos monofásicos 3. Fonte de alimentação DC24V 4. Comunicação: RS485 modbus RTU |
Transformador de corrente de linha de saída CA |
| AKH-0.66W | Razão atual: 100A / 50mA Especificação comum: 100A / 50mA |

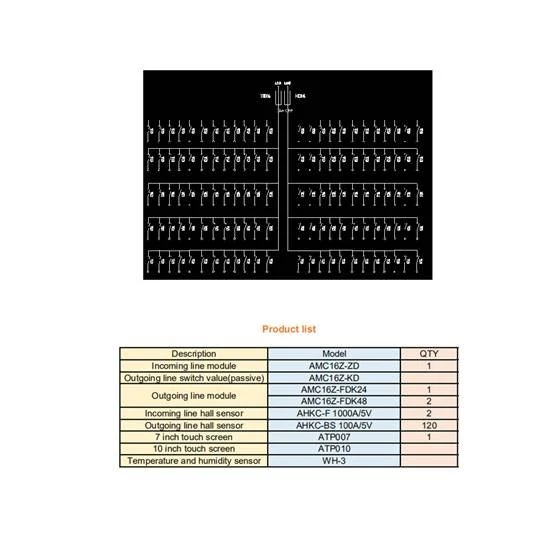

Módulo de monitoramento de linha de entrada DC |
| AMC16Z-ZD | 1. Instalação: Trilho DIN 35mm 2. Medição: Circuitos independentes A + B, 6DI2DO, 1 temp. E umidade. 3. Com fonte de alimentação de saída DC 24V para módulo de linha de saída e tela de toque. 4. Comunicação: RS485 modbus RTU |
Módulo de monitoramento de linha de saída DC |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Instalação: Trilho DIN 35mm 2. Pode medir até 48 circuitos de linha de saída DC 3. Fonte de alimentação DC24V 4. Comunicação: RS485 modbus RTU |
Módulo de monitoramento de isolamento de linha de entrada CC |
| AMC16Z-ZJY | 1. Instalação: Trilho DIN 35mm 2. Meça A + B resistência de isolamento de aterramento do circuito CC independente do barramento principal 3. Fonte de alimentação DC24V 4. Comunicação: RS485 modbus RTU |
Módulo de monitoramento de isolamento de linha de saída CC |
| AMC16Z-FJY | 1. Instalação: Trilho DIN 35mm 2. Meça a resistência de isolamento de aterramento de 24 circuitos da linha de saída CC |

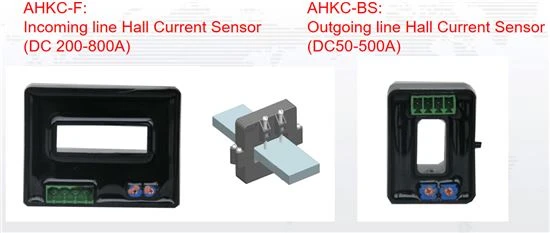

Sensor de corrente de efeito Hall de linha de saída DC |
| AHKC-BS | Razão atual: 100A / 5V Especificação comum: 100A / 5V |

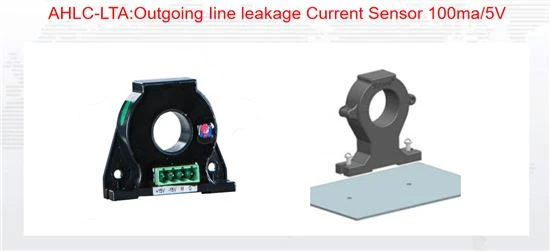

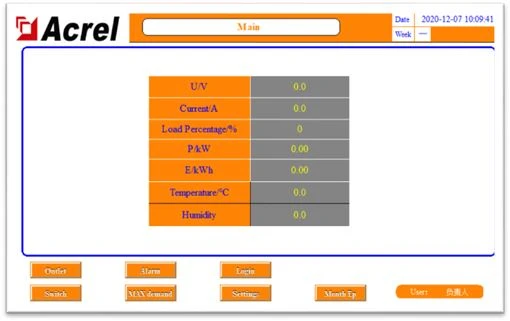

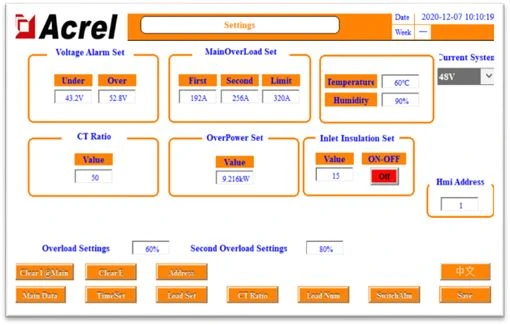

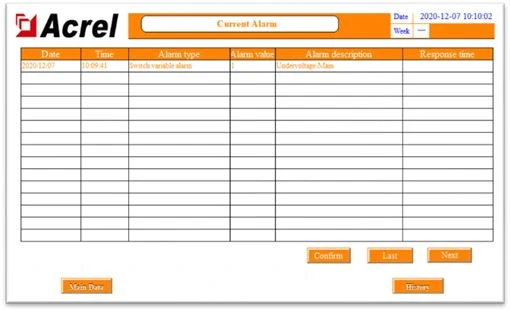

Interface homem-máquina

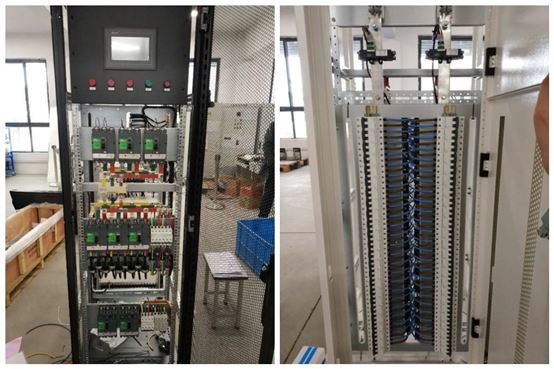

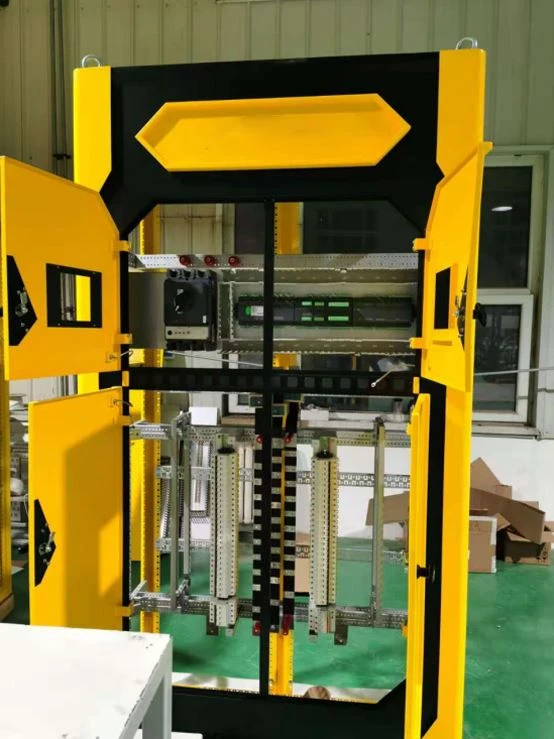

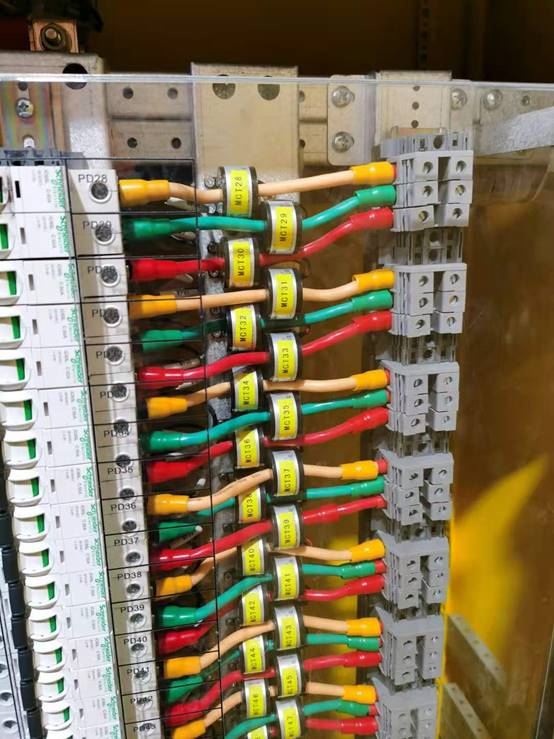

Fotos no local
