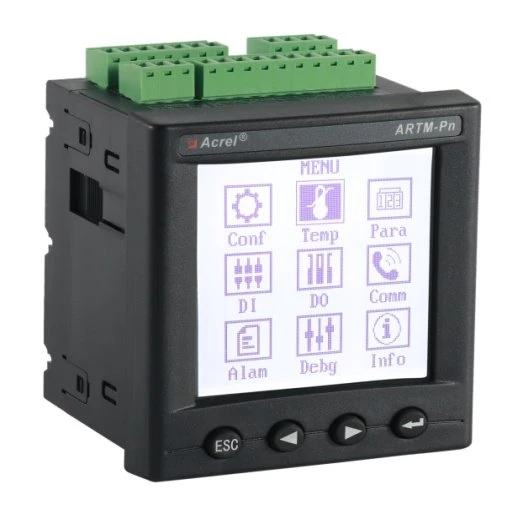

Monitor de temperatura multicanal

O equipamento de medição de temperatura sem fio ARTM-Pn foi desenvolvido em conformidade com a Especificação para equipamento de medição de temperatura sem fio, NB/T 42086-2016. É adequado para aparelhagem interna de 3-35kV, incluindo aparelhagem integrada, aparelhagem de carrinho de mão, aparelhagem fixa e aparelhagem de rede de loop.

Também é adequado para aparelhagem de baixa tensão de 0,4 kV, como aparelhagem fixa e aparelhagem de gaveta. Os sensores de temperatura sem fio podem ser instalados em qualquer ponto de aquecimento no painel, o dispositivo utiliza a tecnologia de transmissão de dados sem fio para transmissão em tempo real de dados de temperatura monitorados e exibe esses dados no ARTM-Pn localmente. Além disso, pode ser conectado em rede através da porta RS485 para monitoramento remoto inteligente.

Itens		Recursos
Sensor		ATE100, ATE200, ATE300B, ATE300, ATE400
Entrada classificada	Modo de fiação	3P3L ou 3P4L
	Voltagem	100V
	Atual	5A
	Frequência	50Hz
Classificação de precisão	Corrente electrica	0,5 classe
	Poder ativo	0,5 classe
	Potência reativa	0,5 classe
	Energia	0,5 classe
Fonte de energia		AC85~265V,DC100~300V
Consumo de energia		8W
Comunicação	Protocolo	Modbus-RTU
	Taxa de transmissão (bps)	2400、4800、9600、19200
Ambiente	Temperatura	-10℃~55℃
	Umidade	≤95%
	Pressão atmosférica	86kPa~106kPa
MTBF		≥50000 h

	Sensor de temperatura sem fio ATE400 Medição de temperatura sem fio; Medindo 240 pontos; 1 comunicação serial RS485, Modbus-RTU; 2 relés de alarme; Fonte de alimentação adaptável com AC/DC 220V, AC/DC110V Instalação de trilho din
ASensor de temperatura sem fio TE200 Medição de temperatura sem fio; Medindo 60 pontos; 1 comunicação serial RS485, Modbus-RTU; A fonte de alimentação se adapta com DC24V.

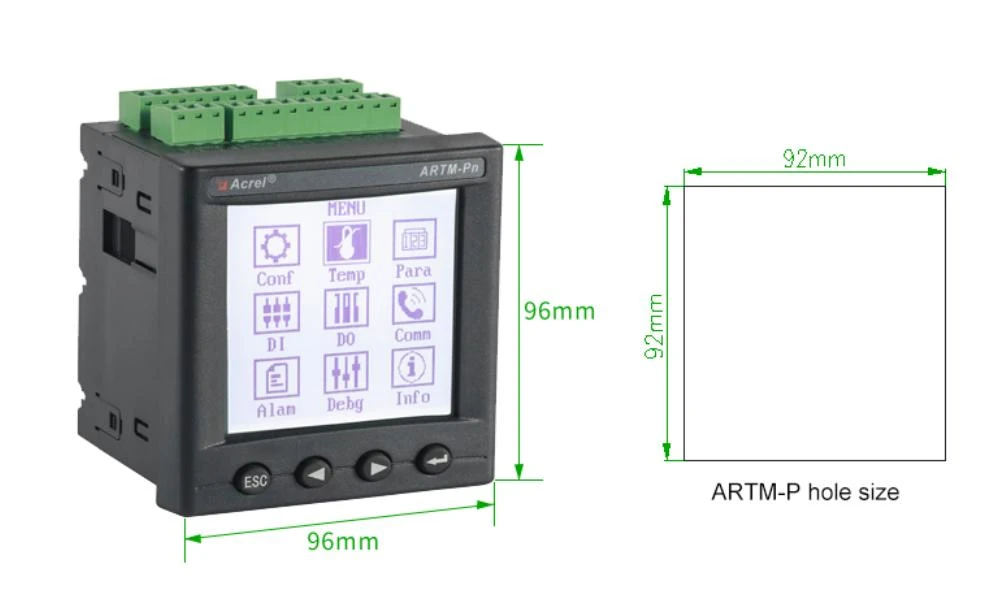

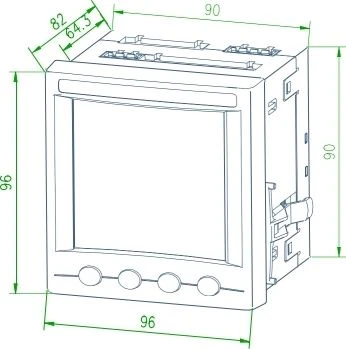

96*96*39mm (L*L*H)

Entrada digital de 4 vias Saída de relé de 2 vias Fonte de alimentação de trabalho

Solução típica de comunicação RS485 de medição de temperatura sem fio

1)

2)

3)

O dispositivo de medição de temperatura on-line de contato elétrico da série ARTM é composto por um sensor de medição de temperatura sem fio e um terminal de recepção/exibição. Todos os dados de temperatura podem ser carregados no sistema de medição de temperatura sem fio para realizar o monitoramento abrangente dos contatos elétricos no processo de transformação e distribuição.

O gabinete de entrada principal de baixa tensão está equipado com 6 pontos; o gabinete do capacitor está equipado com 3 pontos; o gabinete de saída é equipado com 3 pontos para cada circuito.
