Descrição do produto

O sensor de corrente Hall de circuito fechado também é chamado de sensor de corrente de balanceamento magnético Hall. Ele incorpora a teoria mencionada com a teoria do balanceamento magnético. Em outras palavras, o concentrador de campo ferromagnético concentra o campo magnético gerado pela corrente primária e o aplica ao componente Hall. Em seguida, a saída do sinal de tensão do componente Hall é amplificada e se torna a entrada do amplificador de potência. A saída de corrente de compensação flui através da bobina de compensação secundária.

O campo magnético gerado pela bobina secundária é oposto ao campo gerado pela corrente primária. Desta forma, o campo primário é compensado e a saída Hall é reduzida gradativamente. Quando o campo primário é equivalente ao segundo e a corrente de offset se mantém estável, é o balanceamento magnético. Este circuito consiste principalmente de um componente de conversão de eletromagnetismo, amplificador de circuito e circuito de compensação de acionamento.

Aparência

AHBC-LT1005

AHBC-LF

AHBC-LTA

Dimensão

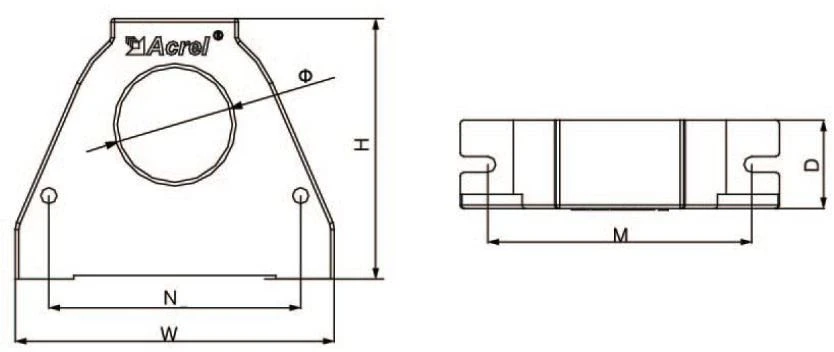

Figura 1

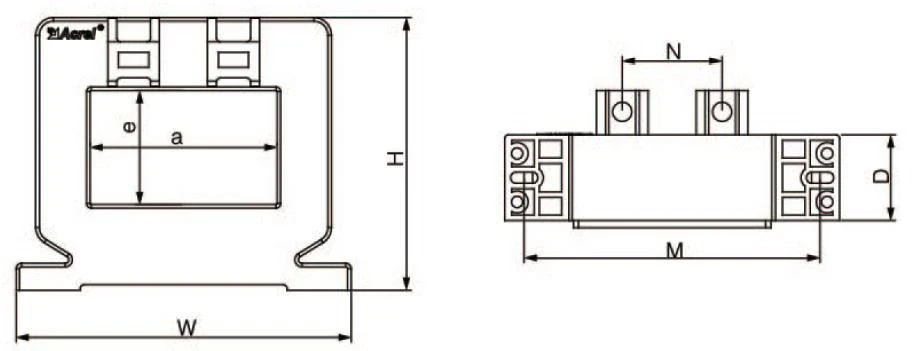

Figura 2

Especificação de tamanho	Tamanho do contorno (mm)			Através do tamanho (mm)			Montagem tamanho (mm)		Figura
Especificação de tamanho	W	H	D	a	e	Φ	M	N	Figura
AHKC-E	53	72	16	/	/	21	47	/	Figura 1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Figura 1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Figura 2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Figura 2
AHKC-F	74	57	22	43	13	/	/	22	Figura 2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Figura 2
CHAPÉU AHKC	94	76.5	24	52.5	32	/	83	28	Figura 2

Relação atual

Especificação	Corrente nominal	Fonte de energia	Saída classificada	Abertura de medição (mm)	Grau de precisão
AHKC-E	0～(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0～(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0～(20-500)A	±15V	5V	20.5*10.5	1
AHKC-BSA	DC 0～(50-500)A	12V/15V/24 V	4~20mA	20.5*10.5	1
AHKC-F	0～(200-1000)A	±15V	5V	43*13	1
AHKC-FA	0～(200-1500)A	±15V	5V	52*15	1
CHAPÉU AHKC	0～(400-2000)A	±15V	5V	52*32	1
