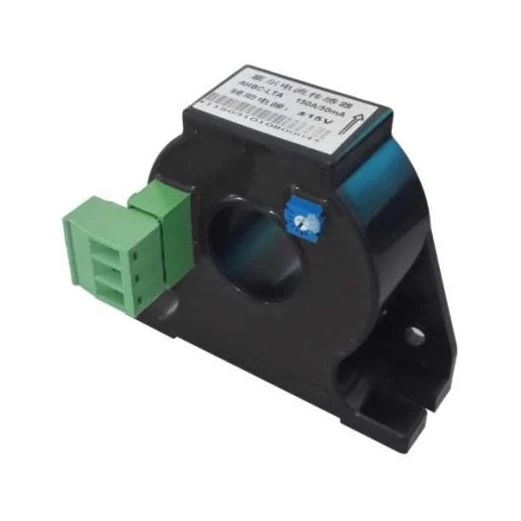

Sensor Hall de Circuito Fechado

O sensor de corrente Hall de circuito fechado também é chamado de sensor de corrente de balanceamento magnético Hall. Ele incorpora a teoria mencionada com a teoria do balanceamento magnético. Em outras palavras, o concentrador de campo ferromagnético concentra o campo magnético gerado pela corrente primária e o aplica ao componente Hall. Em seguida, a saída do sinal de tensão do componente Hall é amplificada e se torna a entrada do amplificador de potência. A saída de corrente de compensação flui através da bobina de compensação secundária. O campo magnético gerado pela bobina secundária é oposto ao campo gerado pela corrente primária. Desta forma, o campo primário é compensado e a saída Hall é reduzida gradativamente. Quando o campo primário é equivalente ao secundário e a corrente de deslocamento se mantém estável, é o balanceamento magnético. Este circuito consiste principalmente de componente de conversão de eletromagnetismo, amplificador de circuito e circuito de compensação de acionamento.

1 Explicação para o tipo

2 Especificação e tamanho (unidade：milímetros)

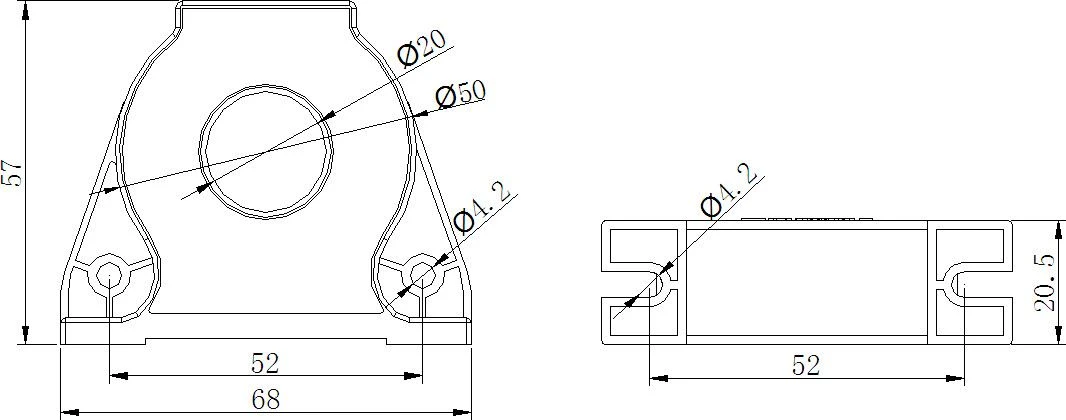

2.1 Tamanho do esboço do AHBC-LTA

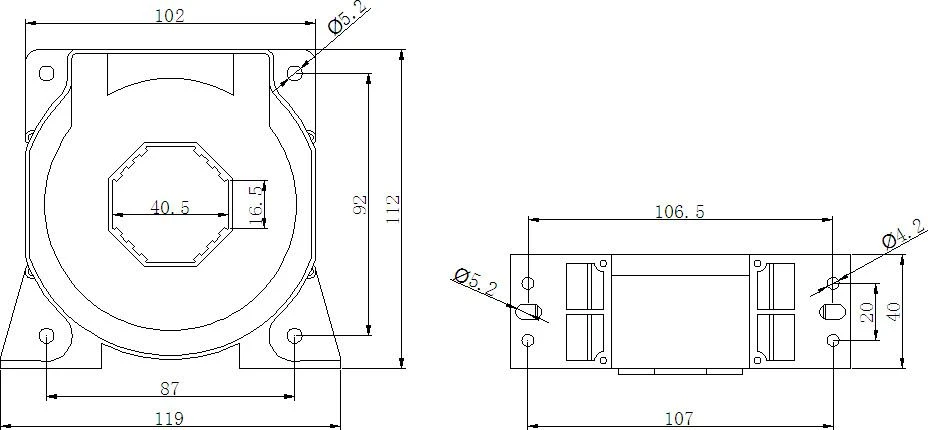

2.2 Tamanho do contorno de AHBC-LT1005

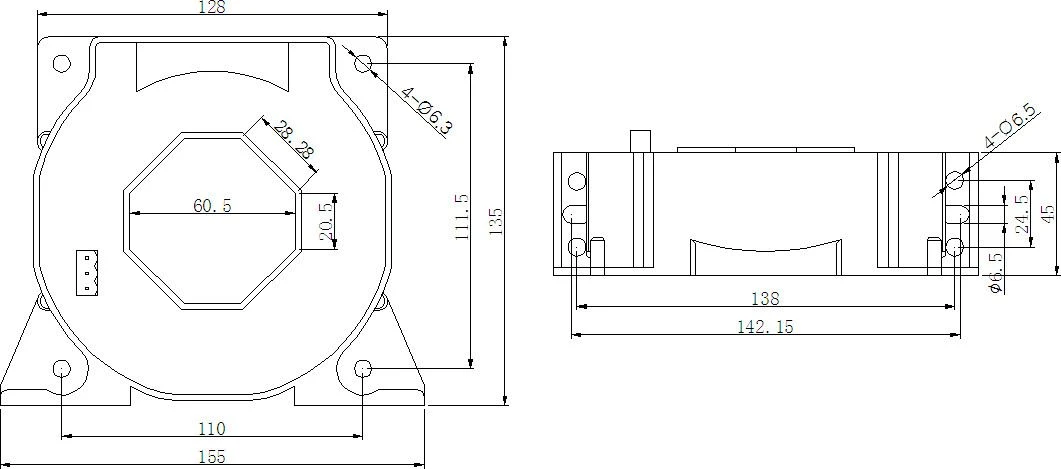

2.3 Tamanho do esboço de AHBC-LF

3. Tabelas de referência cruzada de especificações. -parâmetro

Especificação	Corrente nominal	Fonte de energia	Saída classificada	Abertura de medição (mm)	Grau de precisão
AHBC-LTA	100～300A	±15V	50mA /100mA	φ 20	0.5
AHBC- LT1005	1000A	±15V	200mA	/	0.5
AHBC-LF	2000A	±15V	400mA	/	0.5
