● Aplicação
Nos últimos anos, em resposta ao aquecimento global e às mudanças climáticas causadas pelas emissões de gases de efeito estufa, os principais países se concentraram em promover veículos elétricos para substituir veículos tradicionais de combustível. E a construção de estacas de carregamento é muito importante na promoção de novos veículos energéticos. Portanto, um grande número de projetos de pilhas de carregamento surgiram em todo o mundo.
Fase única e três fases AC, os medidores de energia DC cumprem as normas correspondentes da IEC e podem ser usados em todos os tipos de pilhas de carregamento AC e DC para realizar a medição de energia de carregamento, podendo transmitir parâmetros elétricos em tempo real através da comunicação.

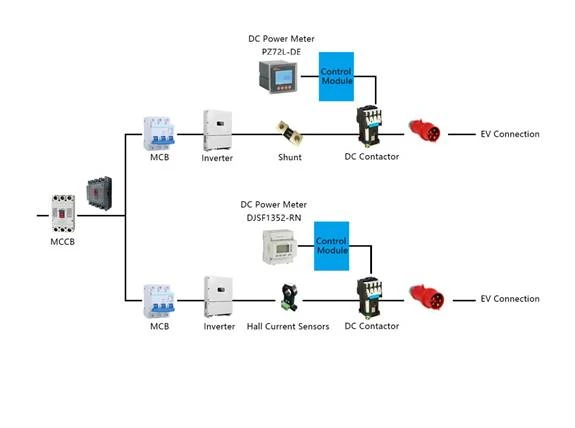

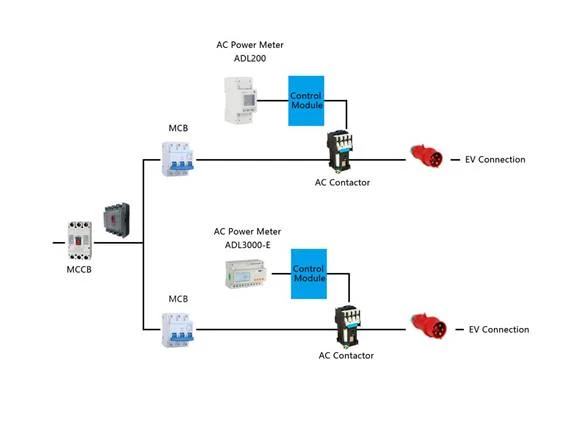

Estrutura
Principais Funções
Pode medir e exibir parâmetros elétricos como tensão, corrente, energia, energia e suporte à comunicação RS485 e saída de pulso de energia elétrica.
1. Precisão
Precisão energética: Classe 0.5S ou Classe 1
2. Configuração opcional
Tarifa multi opcional.
3. Certificado
Com certificação CE ou IEC.
Seleção de Produtos
Item | Forma | Tipo | Função |
Medidor de energia CA de fase única |
| ADL10-E | Trilho din montado; entrada única 60A, 50/60Hz; medição de parâmetros elétricos como tensão, corrente, potência, energia; Comunicação RS485 (protocolo Modbus). |
| ADL100-ET | Trilho din montado; entrada única 60A, 50/60Hz; medição de parâmetros elétricos como tensão, corrente, potência, energia; Comunicação RS485 (protocolo Modbus). saída de pulso de energia; multiesportão opcional. | |
| ADL200 | Trilho din montado; entrada unifação 80A, 50/60Hz; medição de parâmetros elétricos como tensão, corrente, potência, energia, etc.; Comunicação RS485 (protocolo Modbus); saída de pulso de energia; multiesportão opcional. | |
Medidor de energia CA de três fases |
| ADL400 | Trilho din montado; insususíduo 80A, entrada de 50/60Hz; medição de parâmetros elétricos como tensão, corrente, potência, energia; Comunicação RS485 (protocolo Modbus); saída de pulso de energia; multiesportão opcional. |
| ADL3000-E | Trilho din montado; insususíduo 80A, entrada de 50/60Hz; medição de parâmetros elétricos como tensão, corrente, potência, energia; Comunicação RS485 (protocolo Modbus); saída de pulso de energia; multiesportão opcional. | |
Medidor de Energia DC |
| PZ72(L)-DE | Painel montado, medir tensão DC, corrente, potência; medir a energia DC; tensão de conexão direta 0-1000V; suporte de medição atual 75mV saída de shunt, suporte 0-5V, saída 0-20mA do hall; RS485 (protocolo Modbus) |
| DJSF1352 | Parede montada, medir tensão DC, corrente, potência; medir a energia DC; tensão de conexão direta 0-1000V; a medição atual suporta saída de 75mV de shunt, suporta saída de 0-5V, 0-20mA de hall; RS485 (protocolo Modbus) | |
| DJSF1352-RN | Din-rail montado, suporte opcional de tensão DC de dois canais, corrente, medição de energia; medir a energia DC; tensão de conexão direta 0-1000V; suporte de medição atual shunt saída de 75mV, suporte sensor Hall 0-5V, saída 0-20mA; Comunicação RS485 (protocolo Modbus) | |
Shunt |
| AFL-T | Especificação Comum: 300A/75mV |
Sensor de salão |
| AHKC | Especificação Comum: 1000A/5V |

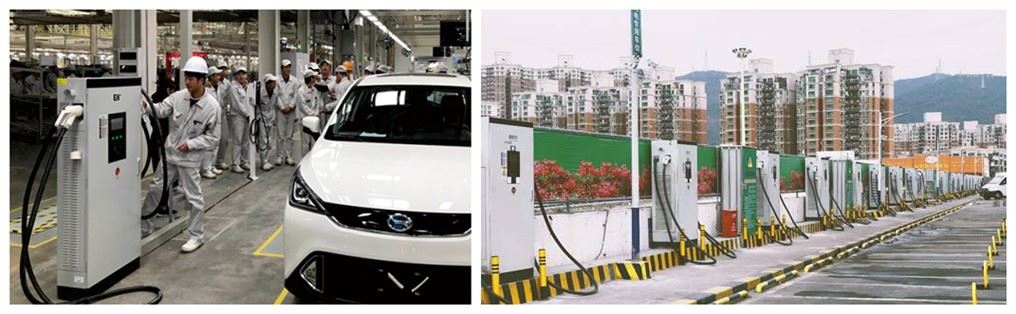

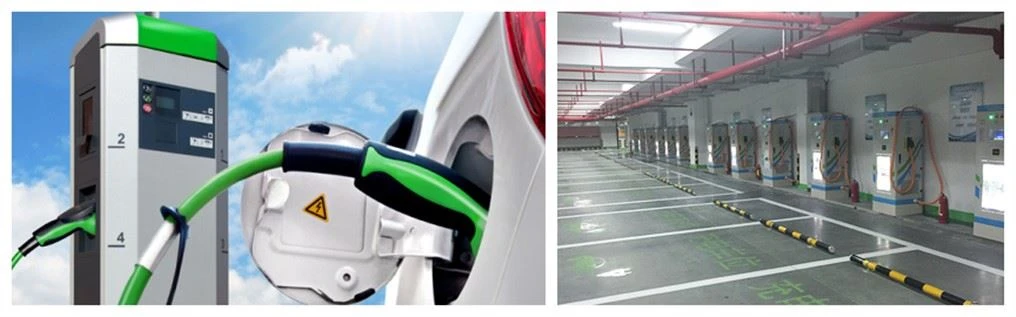

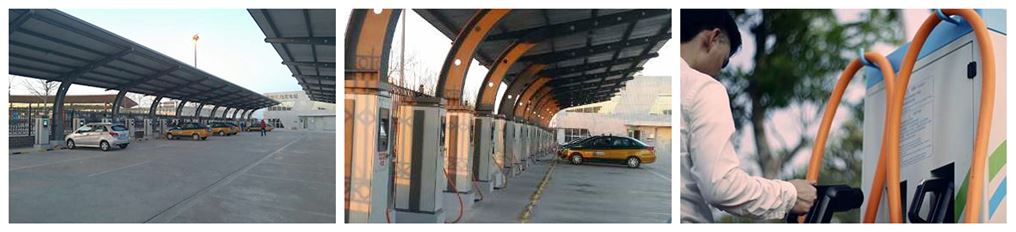

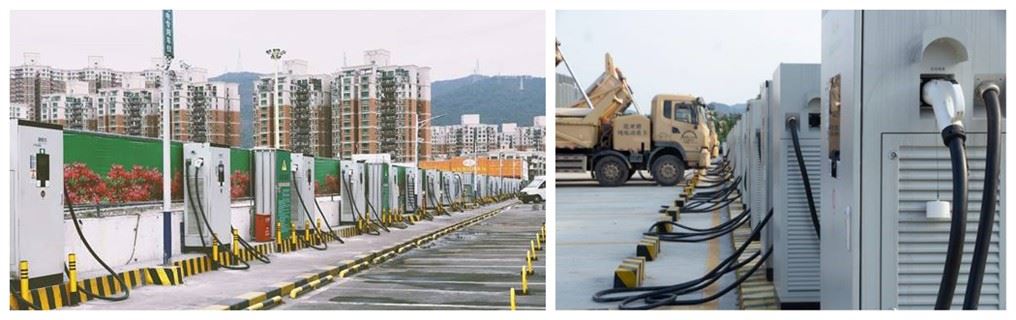

Fotos no site
