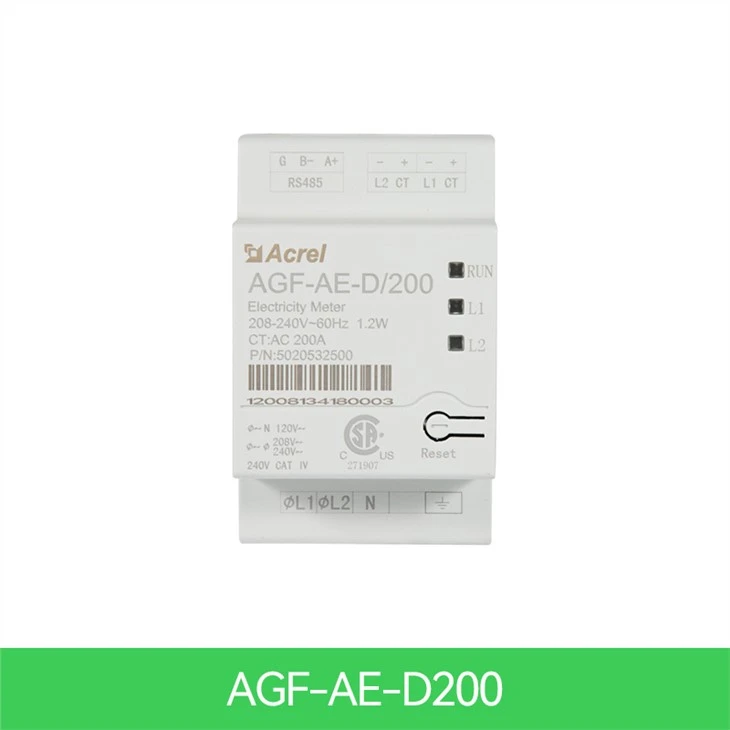

Medidor do Sistema Solar

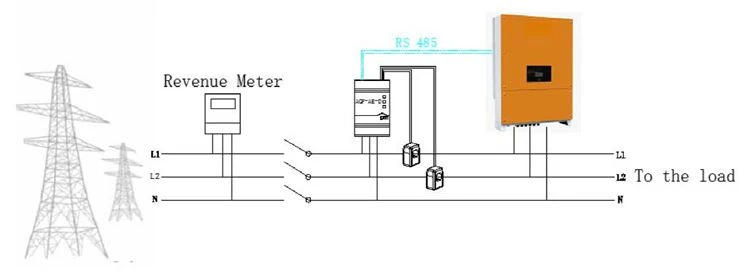

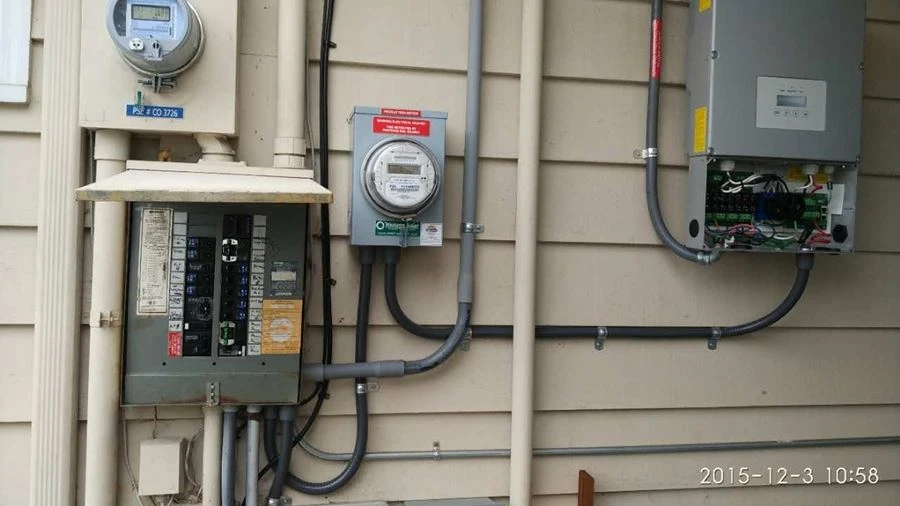

Em um sistema de inversor único, o medidor é conectado diretamente ao inversor. Se o seu inversor tiver um medidor de grau de receita integrado (RGM; o inversor é chamado de inversor de grau de receita), você pode conectar um medidor externo no mesmo barramento que o RGM. A Acrel tem o AGF-AE-D/200 concluído a emissão conduzida EMC e relatório de teste de emissão irradiada e FCC classe B para a indústria& residencial.

Medidor de serviço elétrico			Unidades
	AGF-AE-D/100	AGF-AE-D/200
Tensão Nominal-LinhaN	120		V
Tensão Nominal-Linha de Linha	208/240		V
Faixa de tensão estendida	88%~110%
Frequência CA	60		Hz
Grades Suportadas	L1/L2/N/PE
Consumo de energia	1.2		W
Comunicação
Interfaces de comunicação do medidor	RS 485
Tempo de resposta	≤1		S
Precisão do medidor
Corrente RMS nominal	100	200	A
1%-100% da corrente do TC	±0.5	±0.5	%
Transformadores de corrente
Número de transformadores de corrente fornecidos	2
Dimensões	I.D:15O.D:35	70.5×54.5×39(H×W×D)	milímetros
Conformidade Padrão
Segurança	UL1741
Especificações de instalação
Dimensões (A × L × P)	54.1×87.8×52		milímetros
Peso	0.2		kg
Faixa de temperatura operacional	-30~55		℃
Umidade Relativa (sem condensação)	5-90		%
Tipo de montagem	Trilho DIN, 35mm

	Precisão AGF-AE-D/100: 100A AGF-AE-D/200: 200A Frequência 60Hz Fonte de alimentação (auto-alimentação) AC85~265V ou DC100~350V; consumo de energia ≤10VA Consumo de entrada menos de 0,2VA
Consumo de entrada Menos de 0,2VA Dimensão (L*W*H) 54,1*87,8*52mm Instalação DIN 35mm

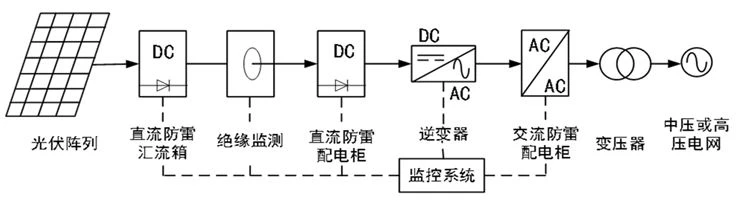

Nosso medidor de energia do inversor fotovoltaico/solar em sistema de inversor único, o medidor é conectado diretamente ao inversor. Se o inversor tiver um medidor de grau de receita embutido (RGM; o inversor é referido como um inversor de grau de receita), nossos clientes podem conectar um medidor externo no mesmo barramento que o RGM.

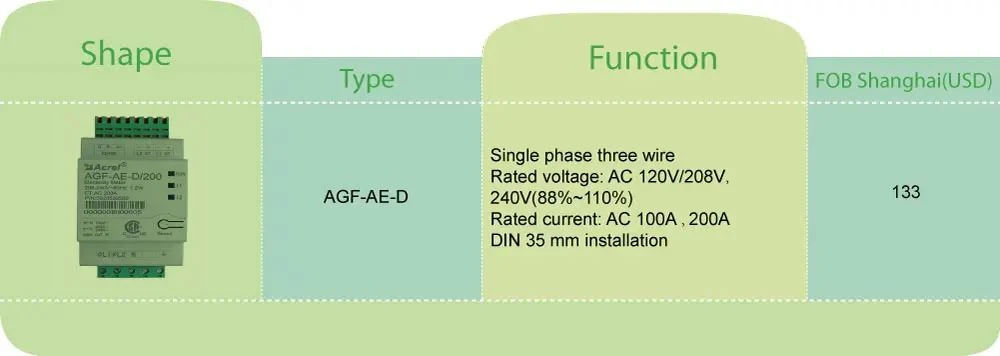

Modelo	Descrição da função
AGF-AE-D/100	1. Controle de energia para sistema fotovoltaico / armazenamento de energia 2. Medição de potência total, atualização de dados de alta velocidade 3. Trilho DIN instalado 4. Fácil instalação por 2 transformadores de corrente de núcleo dividido externo 0-100A
AGF-AE-D/200	1. Controle de energia para sistema fotovoltaico / armazenamento de energia 2. Medição de potência total, atualização de dados de alta velocidade 3. Trilho DIN instalado 4. Fácil instalação por 2 transformadores de corrente de núcleo dividido externo 0-200A

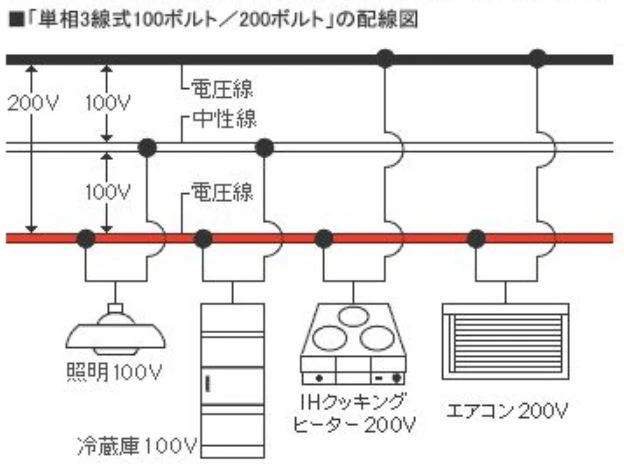

* Monofásico 2 canais 3 fios

* Tensão nominal AC 120V/208V,240V(88%~110%)*Corrente nominal: AC 100A

* Frequência nominal: 60HZ

* Comunicação: RS485, protocolo SunSpec

* UL1741 instalado na saída de inversores, conversores, controladores e equipamentos do sistema de interconexão para uso com recursos energéticos distribuídos

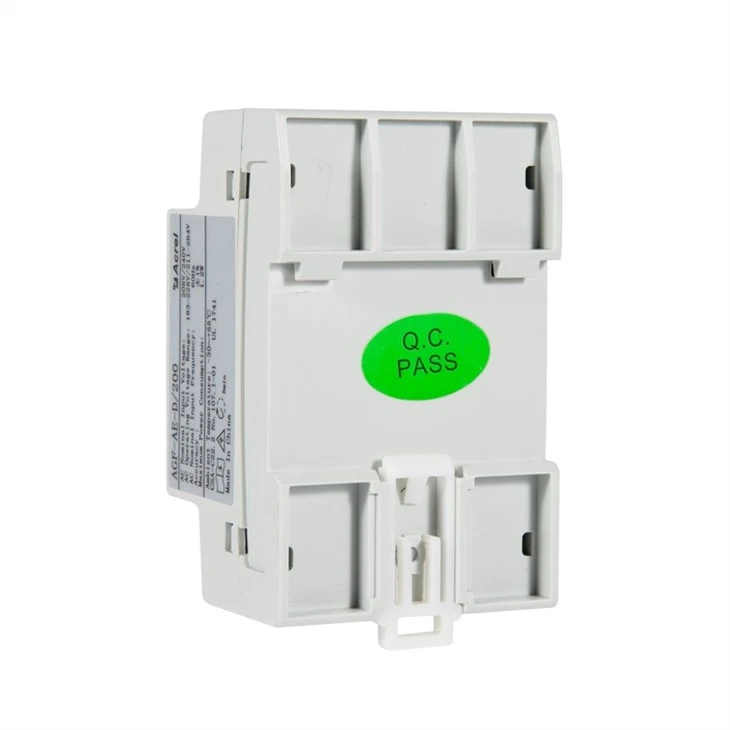

(Instalação do trilho Din de 35 mm)

1. Desligue a alimentação CA antes de prender os transformadores de corrente.

2. Instale os TCs ao redor do condutor a ser medido. Os TCs de núcleo dividido podem ser abertos para 3 instalações ao redor de um condutor. A braçadeira de cabo Anylon pode ser presa ao redor da parte superior do CT para evitar abertura acidental.

3. Instale o TC com a seta apontando para a rede para medição de consumo ou exportação.

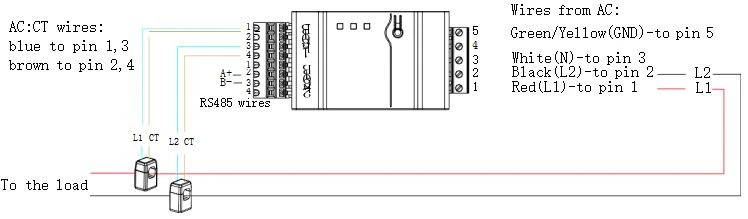

Se você estiver conectando o medidor ao inversor, consulte o diagrama de conexão.

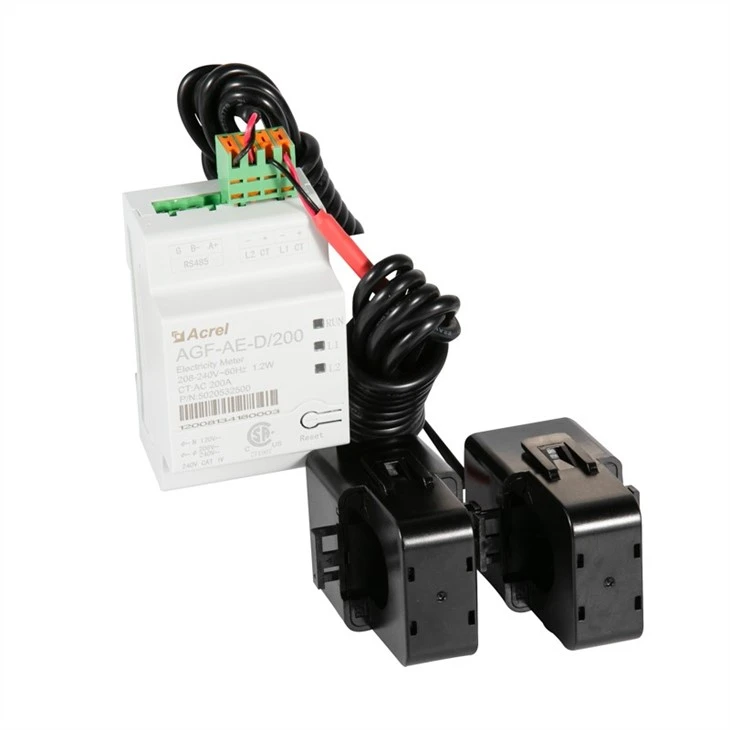

O transformador de corrente é embalado junto com o medidor.
