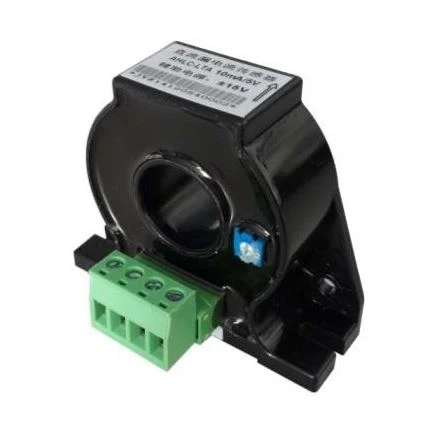

Sensor de corrente de vazamento DC

O sensor de corrente de vazamento DC é um módulo de medição que converte a corrente direta medida na corrente direta proporcional ou sinal de tensão de acordo com a teoria do fluxogate e o lado de entrada é altamente isolado do lado de saída. As saídas típicas incluem sinais de 4-20mA, DC0-5V e DC0-10V. Esses sinais padrão podem ser adquiridos por vários dispositivos, como cartões PLC, RTU e DAS e usados para diferentes aplicativos de monitoramento atuais. transformador de corrente de vazamentoS cercam a tomada + e – do circuito DC.

Detecta sinais de saída de sensores em ramos de circuito. Se o isolamento nos ramos do circuito estiver normal, a corrente que passa o sensor deve ser igual na direção oposta. O sinal de saída é zero. Se um ramo de circuito estiver aterrado, a corrente diferencial passa pelo transformador de corrente de vazamento e a saída do sensor não é zero. Portanto, é possível identificar o ramo aterrado no sistema DC detectando sinais de saída de ramos de circuito. A teoria garante a identificação precisa da linha e evita a influência da capacitância distribuída.

Especificação	Corrente nominal	Fonte de alimentação	Saída nominal	Abertura de medição (mm)	Grau de precisão

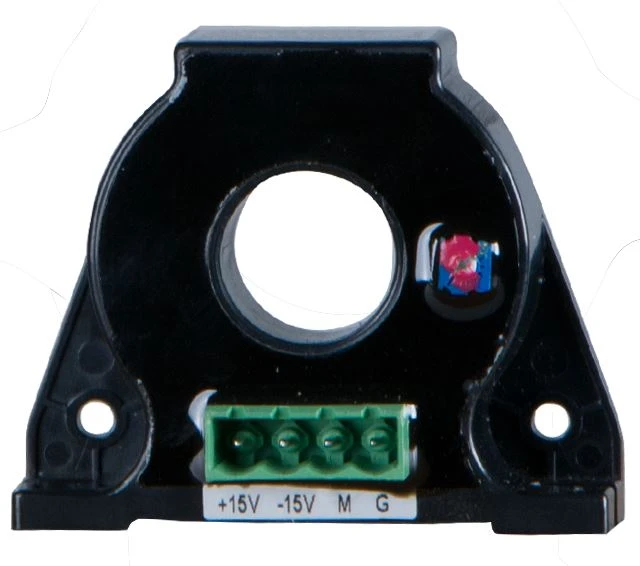

AHLC-LTA	DC 10mA~2A	±15V	5V	φ 20	1
AHLC-EA	DC 10mA~2A	±15V	5V	φ 40	1

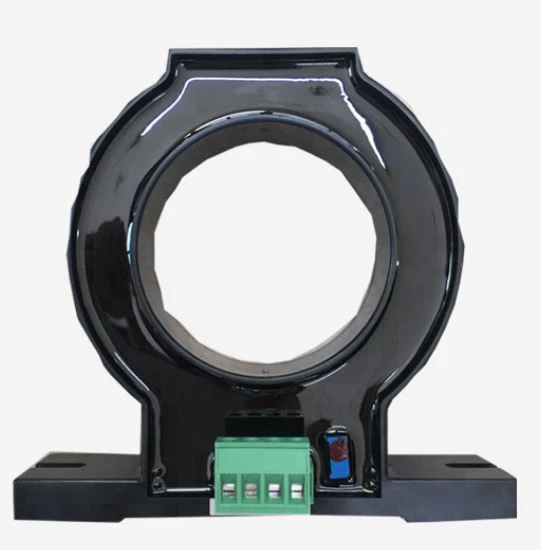

AHLC-EB	DC 10mA~2A	±15V	5V	φ 60	1

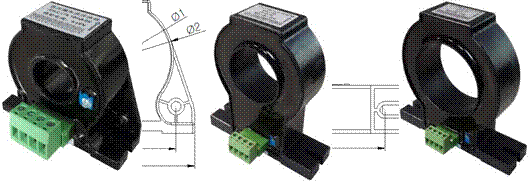

Fig.1	Fig.2	Fig.3

Especificação de tamanho	Tamanho do contorno (mm)				Através tamanho(mm)	Montagem tamanho(mm)		Figura
	W	H	D	Φ 2	Φ 1	M	N
AHLC-LTA	68	57	20	50	20	52	52	Fig.1
AHLC-EA	100	108	30	75	40	78	/	Fig.2
AHLC-EB	120	112	30	94	60	98	/	Fig.3
