Descrição

O Medidor de Energia Trifásico é um instrumento de medição comumente usado em parques industriais, centros comerciais inteligentes, prédios públicos, centrais elétricas, etc. Ele pode efetivamente proteger o consumo de eletricidade normal e seguro dos usuários, e também tem muitas vantagens exclusivas em função. Possui uma poderosa função de medição, que pode dosar energia ativa para frente e para trás, energia reativa e energia de congelamento, o que pode ajudar os usuários a entender o consumo de eletricidade em tempo real e alocar eletricidade de forma razoável. Ele pode gravar as operações de programação e zeramento do medidor elétrico e o status de funcionamento do medidor elétrico em tempo real para garantir a operação normal do medidor elétrico. A função de exibição abrangente pode ajudar os usuários a ler os dados do medidor com mais eficiência.

Características

1. O contador do Medidor de Energia Trifásico possui uma boa vedação e efeitos anti-interferência, de modo que pode garantir uma medição precisa.

2. Nossos produtos são feitos de material retardante de chama ABS, que tem maior desempenho de segurança.

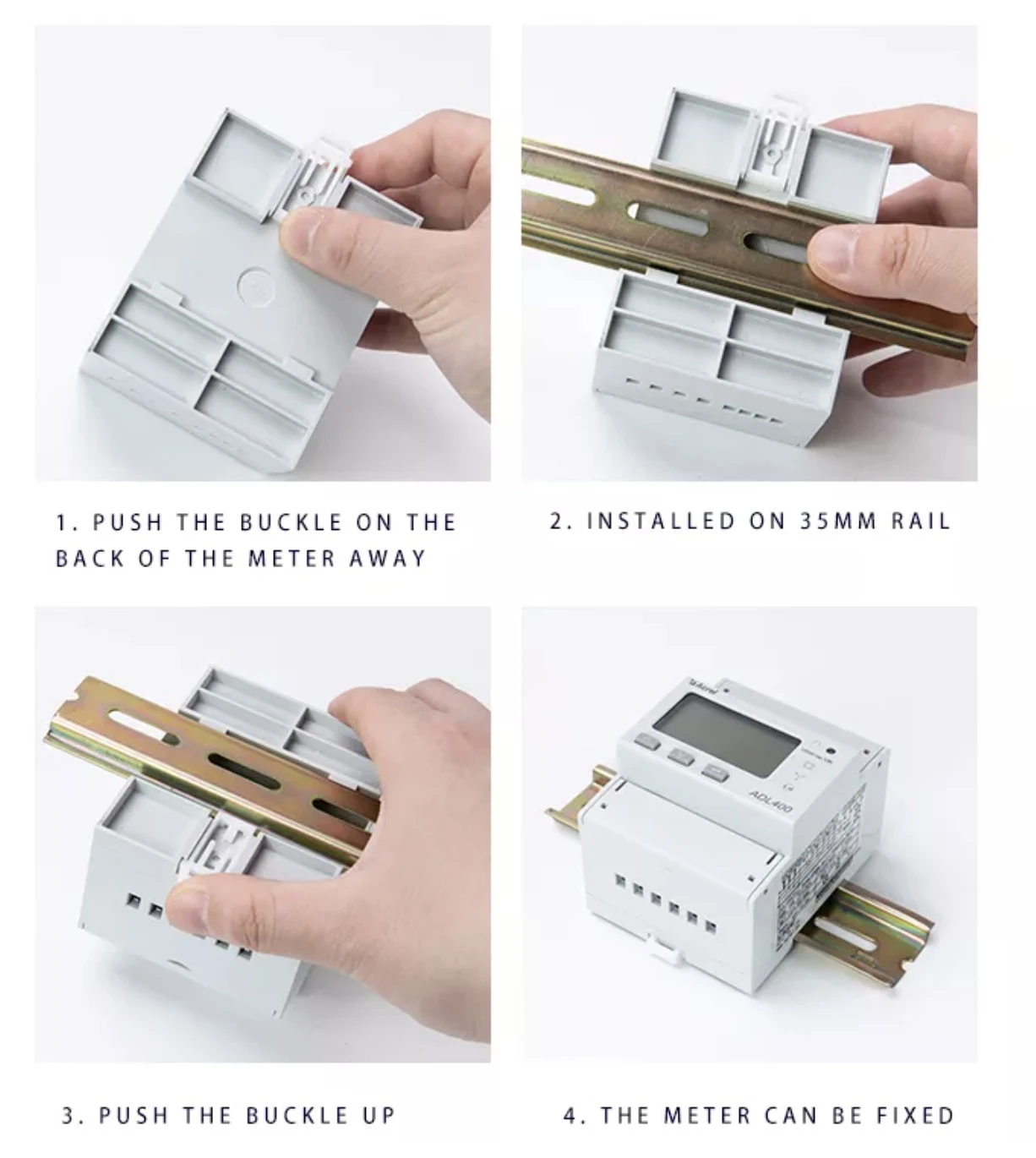

3. O design montado na parede torna a instalação mais conveniente e economiza tempo.

4. A tela LCD clara permite que você veja os dados com mais clareza e evita erros.

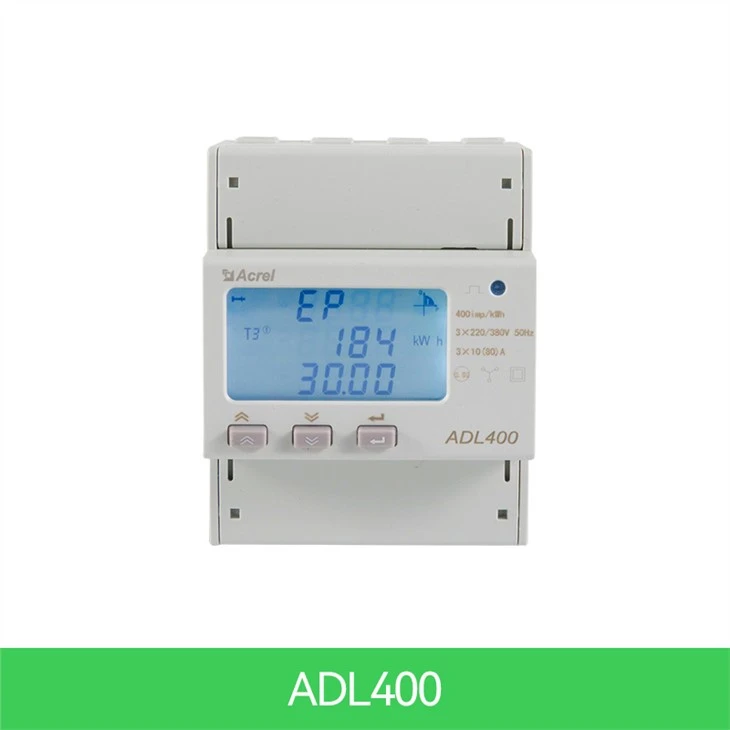

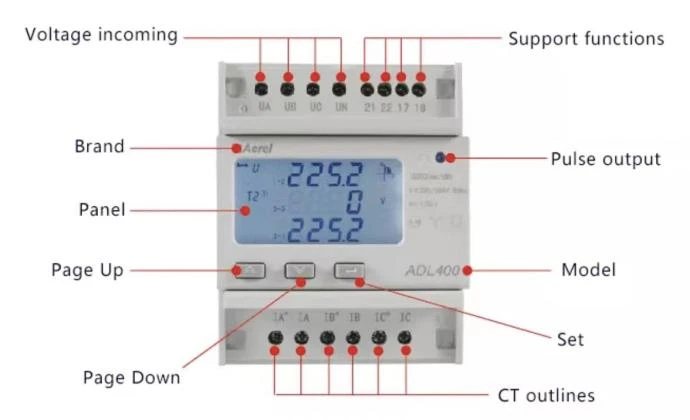

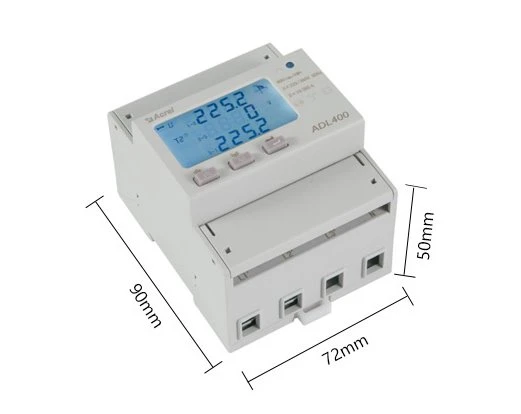

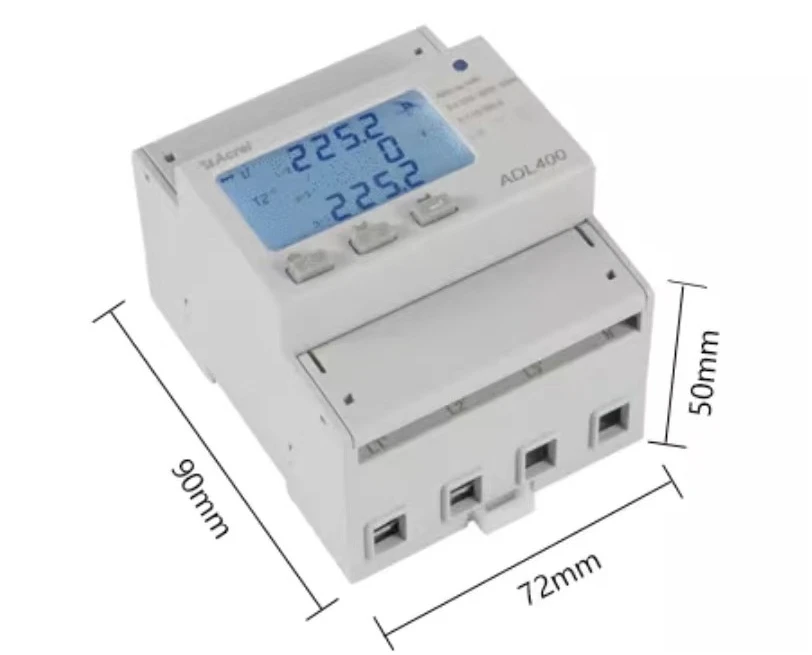

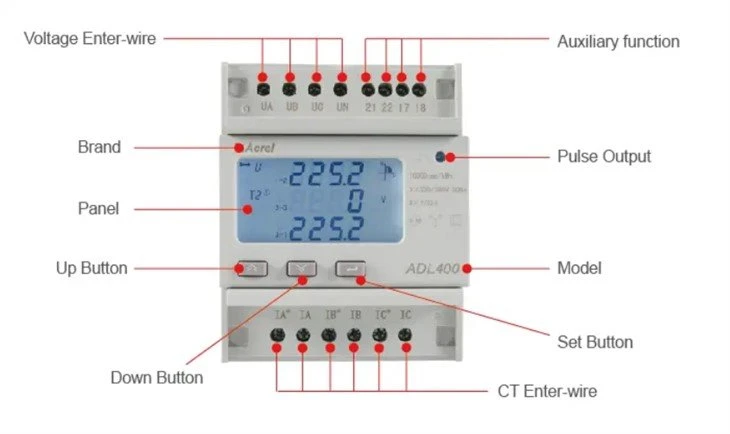

Aparência

Parâmetro

Projeto			Parameter
Especificação			3 fases 3 fios, 3 fases 4 fios
Medição	Tensão	Referência Voltagem	3×100V, 3×380V,3×57.7/100V, 3×220/380V
		Consumo	<>
		Impedância	>2MΩ
		Classe de precisão	Erro±0,2 por cento
	Atual	Entrada atual	3×1(6)A, 3×10(80)A
		Consumo	<>
		Classe de precisão	Erro±0,2 por cento
	Poder		Ativa, reativa, potência aparente, erro±0.5℅
	Frequência		{{0}}Hz, Erro±0,2 por cento
	Energia		Energia ativa (classe de precisão: 0.5) energia reativa (classe de precisão 2)
	Relógio		Menor ou igual a 0.5s/d
Sinal de dígito	Saída de pulso de energia		1 saída de fotoacoplador ativo
Pulso	Largura de pulso		80±20ms
	Constante de pulso		400imp/kWh,10000imp/kWh(Corresponde ao básico atual)

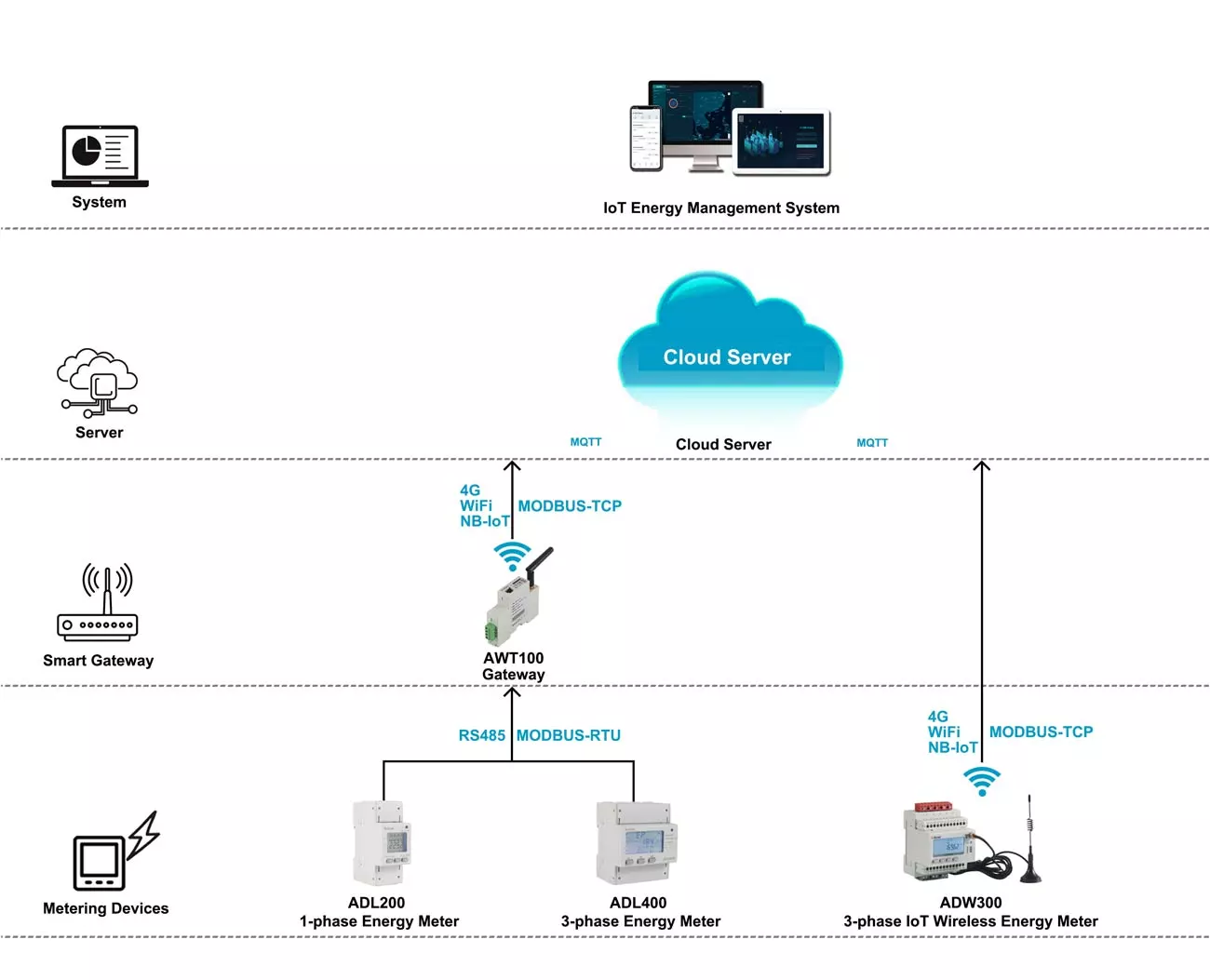

Comunicação	Interface e protocolo de comunicação		RS485: Modbus
	Alcance de		Modbus RTU: 1~ 247;

Função

Nome do Produto	Medidor de energia trifásico
Função	Descrição da função	Função fornecer
Medição de kWh	kWh ativo (positivo e negativo)	■
	kWh reativo (positivo e negativo)	■
	A. B, C fase dividida positiva ativa energia	■
Medição de parâmetros elétricos	U, I	■
Medição de parâmetros elétricos	P,Q,S,PF,F	■
Medição de harmônicos	2~31º Tensão e corrente harmônica	■
Tela de LCD	Visor LCD de seção de 12 bits, luz de fundo	■

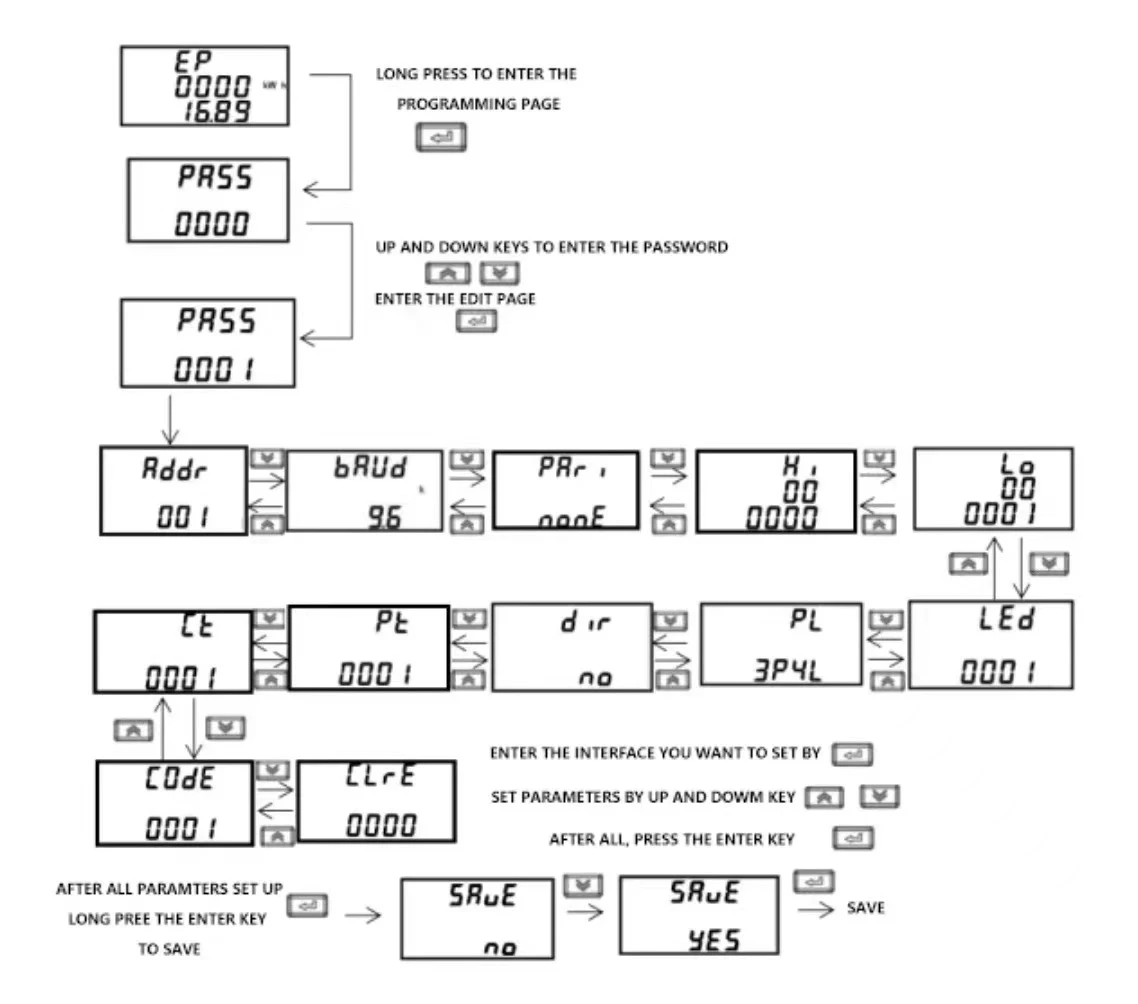

Programação chave	3 teclas para comunicação e configuração de parâmetros	■
Saída de pulso	Sortie d'impulsion ativa	■
Multitarifa e funções	Adapte 4 fusos horários, 2 listas de intervalos de tempo, 14 intervalos de tempo por dia e 4 tarifas	□
	Demanda máxima e tempo de ocorrência	□
	Dados congelados nos últimos 48 meses, últimos 90 dias	□
	Data hora	□
Comunicação	Interface de comunicação: RS485, Protocolo de comunicação: MODBUS-RTU	■
( ■ dentro de □ opcional )
