Descrição
O Medidor de Energia Trifásico Sem Fio Acrel é usado principalmente para medir três fases de energia ativa em redes de baixa tensão. Este medidor de energia sem fio possui vantagens, incluindo tamanho compacto, alta precisão e recursos ricos. De acordo com diferentes requisitos.
Existem muitas funções de comunicação como comunicação RS485, 2G, NB, 4G, WiFi adicionando o novo modo de amostragem de corrente usando um transformador externo. Ele pode ser instalado de forma flexível na caixa de distribuição para obter subitem de medição de energia elétrica, supervisão de operação e manutenção ou requisitos de monitoramento de energia para diferentes regiões e diferentes cargas.

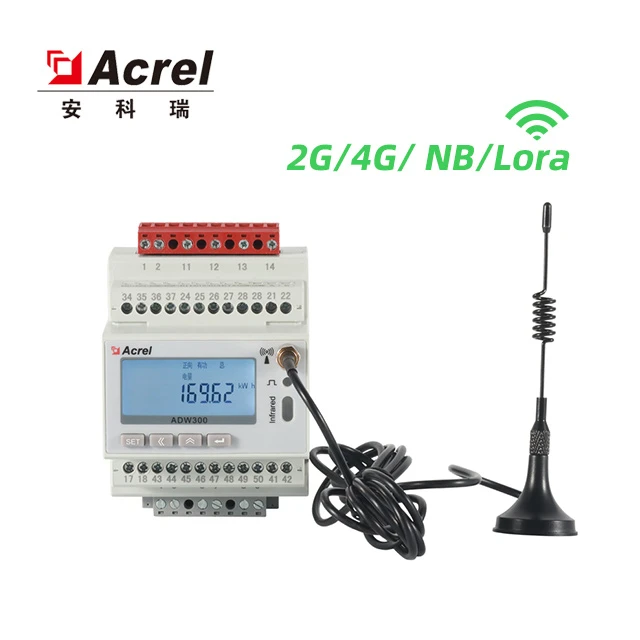

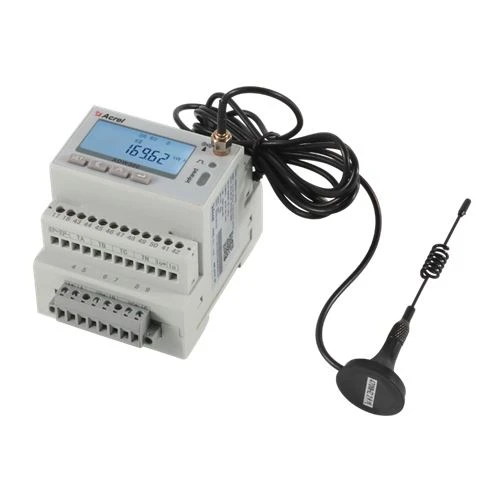

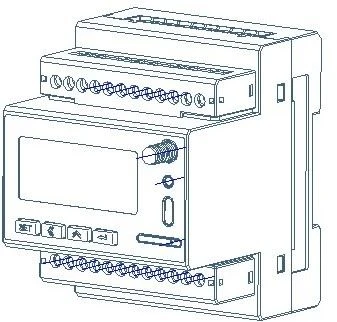

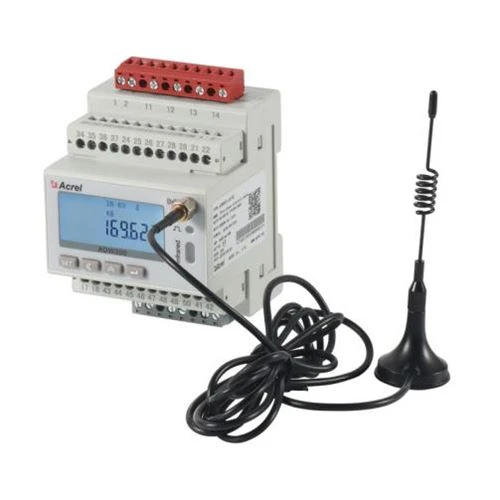

Aparência
 |  |  |
Com o surgimento de tecnologias de rede de longa distância (LPWAN) de baixa potência, como os dispositivos LoRa da Acrel e o protocolo aberto LoRaWAN, novas soluções inteligentes de medição de eletricidade estão provando ser uma alternativa atraente para outras opções de conectividade para Internet das Coisas (IoT ) redes e aplicações de redes inteligentes. Os medidores de energia Lora/LoRaWAN permitem a aquisição de leituras de medidores de energia e transmitem dados ao longo de vários quilômetros para agregação.
Parâmetros
Entrada de tensão | Tensão nominal | 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V |
Referência frequência | 50Hz | |
Consumo | <0.5va(each> | |
Entrada atual | Corrente de entrada | 3×1(6)A; 3×1(6)A（ADW300W, 3×20(100)A（ADW300W） |
Iniciar atual | 1‰Ib (Classe0.5S), 4‰Ib(Class1) | |
Consumo | <1va(each> | |
Poder auxiliar | Fonte de energia | AC85~265V |
| Consumo de energia | <> | |
Desempenho de medição | Padrão | IEC62053-22:2003, IEC62053-21:2003 |
Energia ativa precisão | Classe0.5S（ADW300）, Classe1（ADW300W） | |
Temperatura precisão | ±2 graus | |
Pulso | Largura de pulso | 80±20ms |
Constante de pulso | 6400imp/kWh, 400imp/kWh | |
Comunicação | Sem fio | Transmissão em 470MHz e distância máxima em espaço aberto de 1km; 2G; NB; 4G |
Infravermelho comunicação | A taxa de transmissão constante é 1200 | |
Interface | RS485(A,B) | |
Modo de conexão | Condutores de par trançado blindado | |
Protocolo | MODBUS-RTU |
Descrição da função
Função | Descrição da função | Função fornecer |
Modo de exibição | LCD | ■ |
Medição de energia | kWh ativo (positivo e negativo), quadrante reativo energia energia | ■ |
Medição elétrica | U,I, P,Q,S,PF,F | ■ |
Função harmônica | THDv, Harmonic 2nd-31st | ■ |
Saída de pulso | Saída de pulso ativa | ■ |
Grau de desequilíbrio trifásico | Desequilíbrio de tensão, desequilíbrio de corrente | ■ |
Medição de temperatura | A temperatura de A/B/C/N (configuração alternativa: T) | □ |
DI/DO | 4DI,2DO（Configuração de configuração alternativa: K） | □ |
Depois da corrente | Unidirecional após a corrente（Configuração de configuração alternativa: L） | □ |
Visor LED | Visor LED de pulso | ■ |
Transformador de corrente externo | Transformador de corrente externo tipo aberto (Configuração alternativa: W) | □ |
Parâmetro elétrico | Subtensão, subcorrente, sobrecorrente, subcarga, etc. | ■ |
Comunicação | Comunicação infravermelha | ■ |
RS485（Configuração de configuração alternativa: C） | □ | |
Transmissão sem fio em 470MHz (Configuração alternativa: LR) | □ | |
GPRS（Configuração de configuração alternativa: 2G） | □ | |
NB-IOT（Configuração de configuração alternativa: NB） | □ | |
4G（Configuração de configuração alternativa: 4G） | □ |
( ■ dentro de □ opcional )

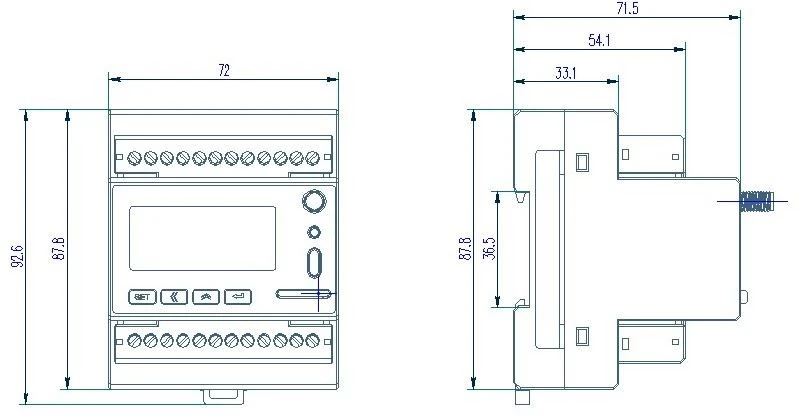

Dimensões
Dimensão do transformador de corrente residual
Especificações | Classificação atual | Diâmetro interno Φ mm | Diâmetro externo Φ mm | Peso |
AKH-0.66L45 | 16-100A | 45 | 76 | 0.18 |
AKH-0.66L80 | 100-250A | 80 | 120 | 0.42 |
AKH-0.66L100 | 250-400A | 100 | 140 | 0.50 |
AKH-0.66L150 | 400-800A | 150 | 190 | 1.32 |
AKH-0.66L200 | 800-1500A | 200 | 240 | 1.94 |

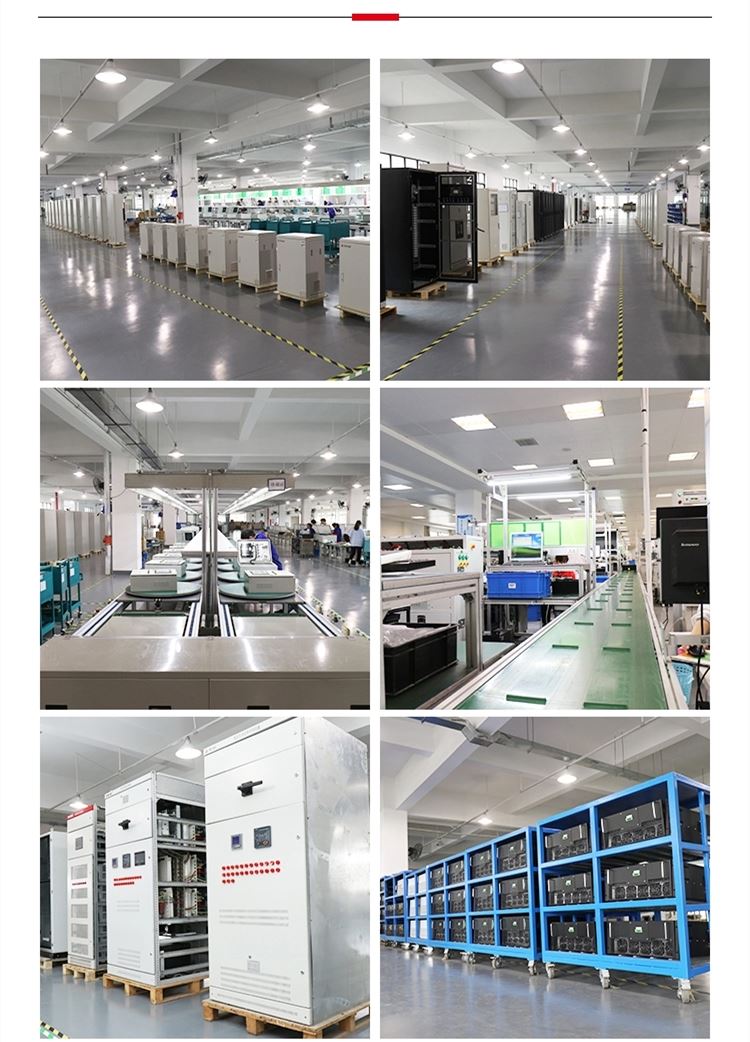

Suporte técnico profissional e máquinas de processamento

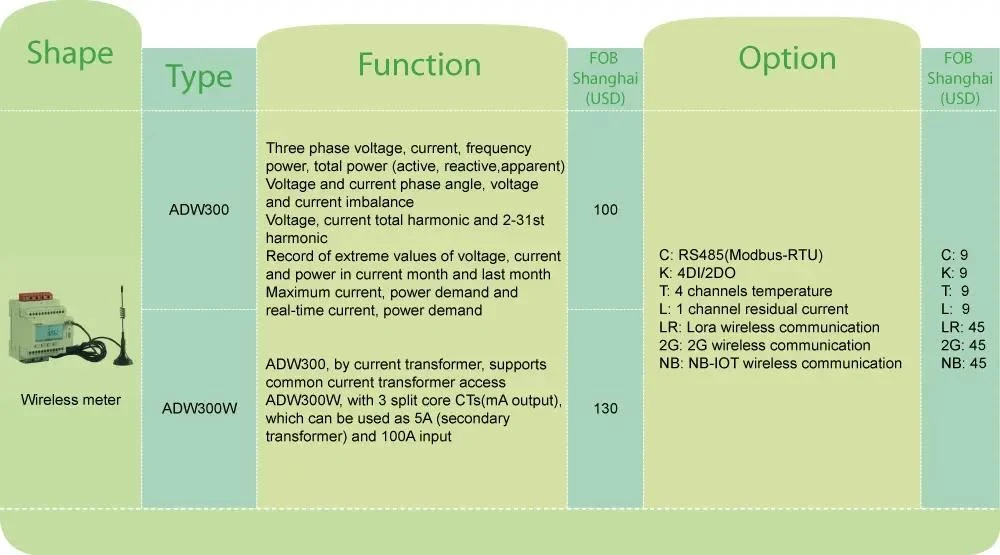

cotação
(entre em contato conosco para saber o preço da versão WiFi/4G)
