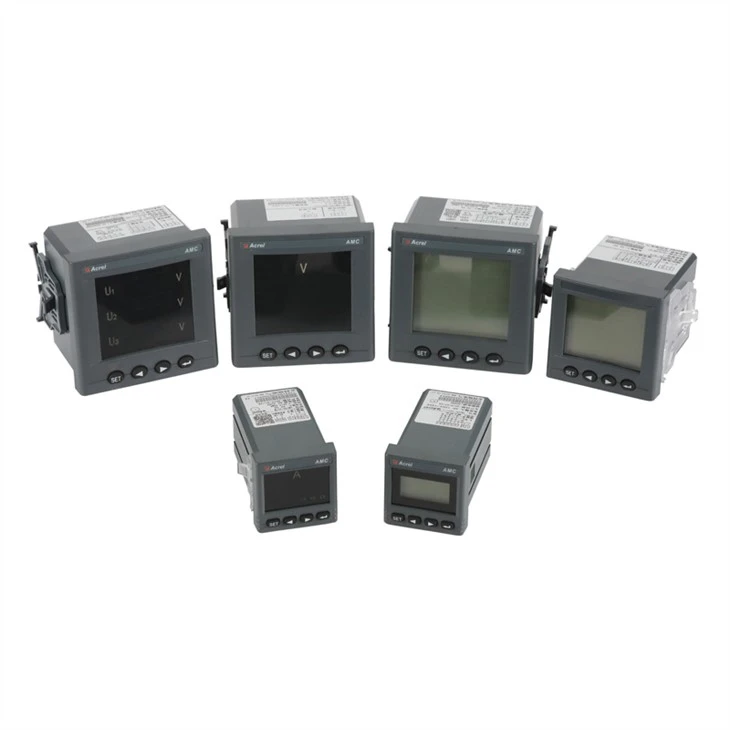

Descrição do produto

Medidor de energia AC trifásico de painel da série AMC da Acrel, dispositivo inteligente de coleta e monitoramento de energia é um medidor inteligente projetado para necessidades de monitoramento de energia de sistemas de energia, empresas industriais e de mineração, serviços públicos e edifícios inteligentes. Ele integra a medição de parâmetros de potência (como corrente monofásica ou trifásica, tensão e potência ativa). Potência, potência reativa, potência aparente, frequência, fator de potência) e monitoramento de potência e gerenciamento de avaliação.

Ao mesmo tempo, possui uma variedade de funções de interface periférica para os usuários escolherem: com interface de comunicação RS485, o protocolo MODBUS-RTU pode atender às necessidades de gerenciamento de rede de comunicação; A saída analógica de 4-20mA pode corresponder a parâmetros elétricos medidos, atende a DCS Tais requisitos de interface; com entrada de interruptor e saída de relé pode realizar a função de"sinal remoto" e&controle remoto &; do interruptor do disjuntor.

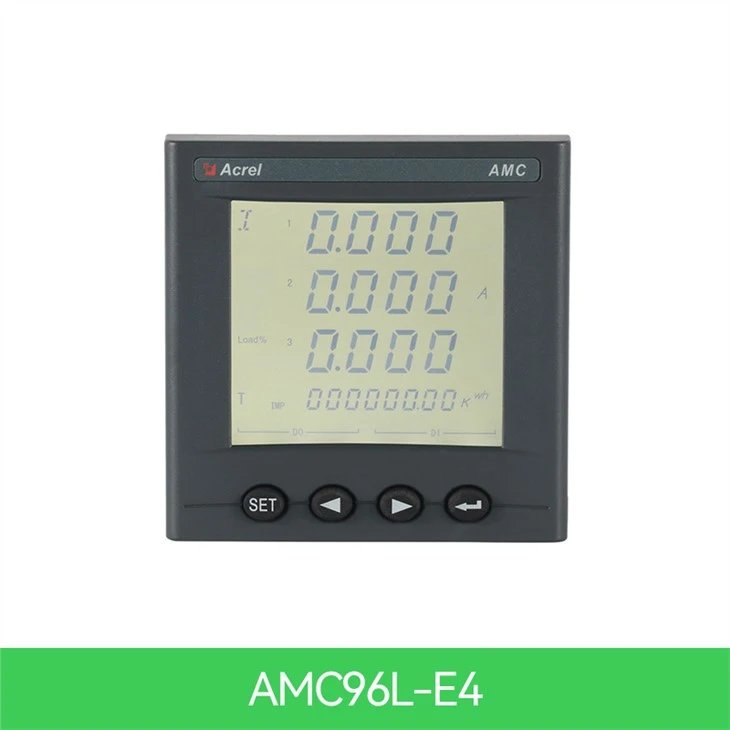

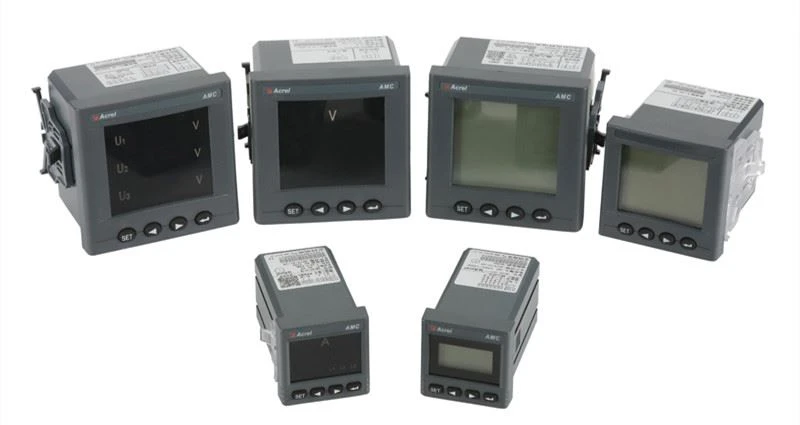

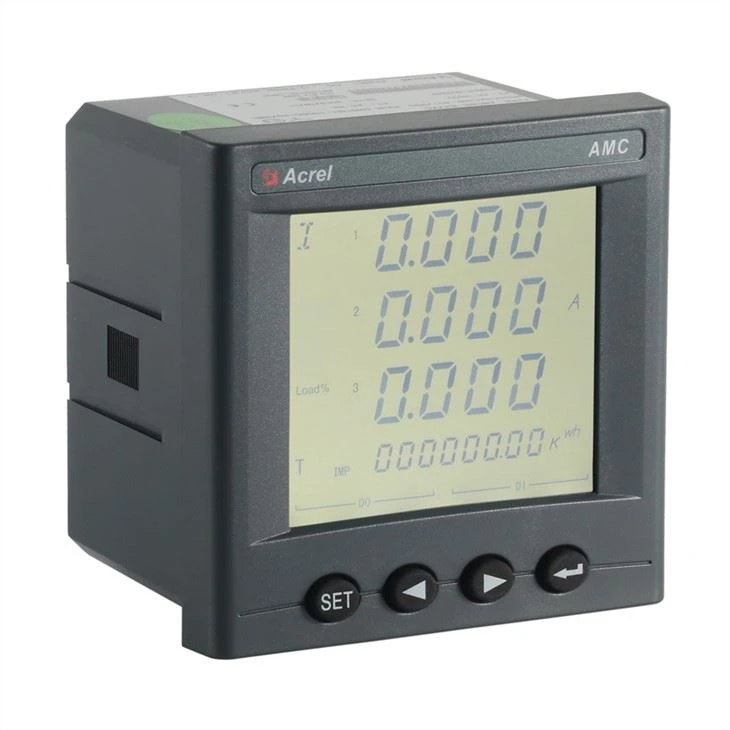

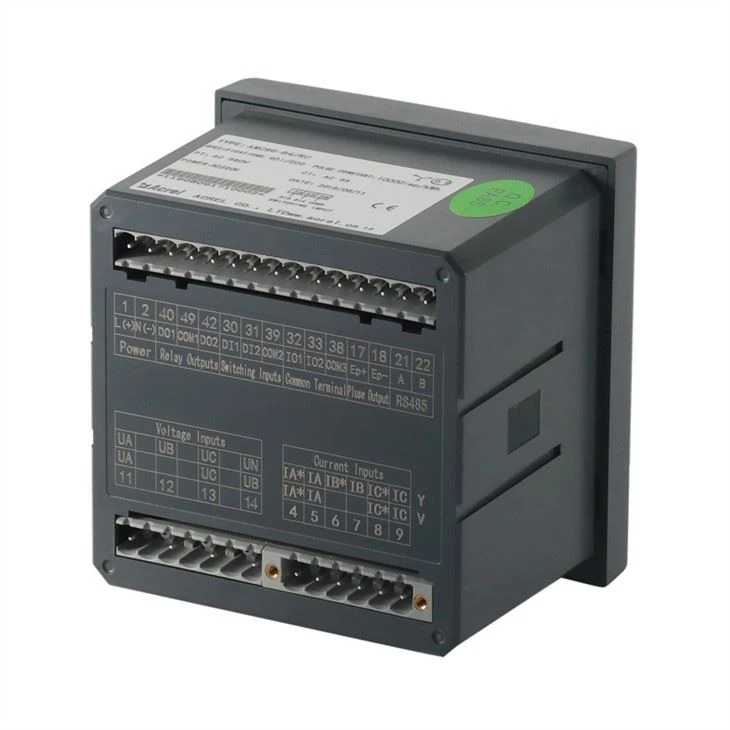

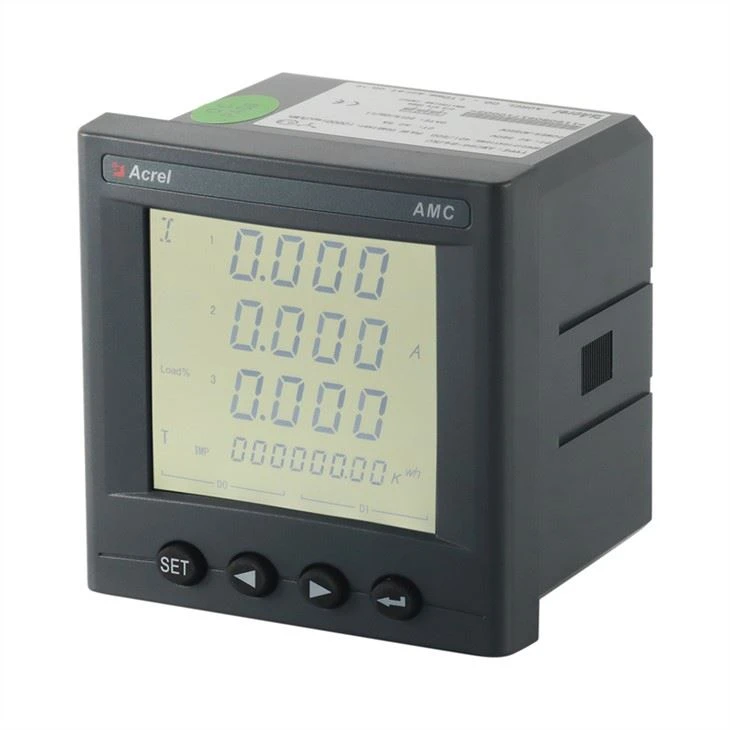

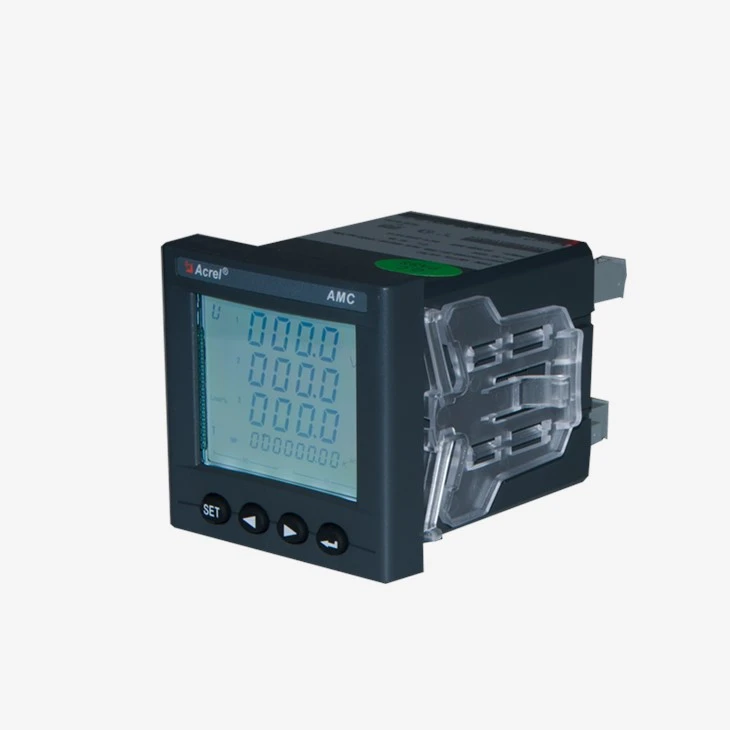

Aparência

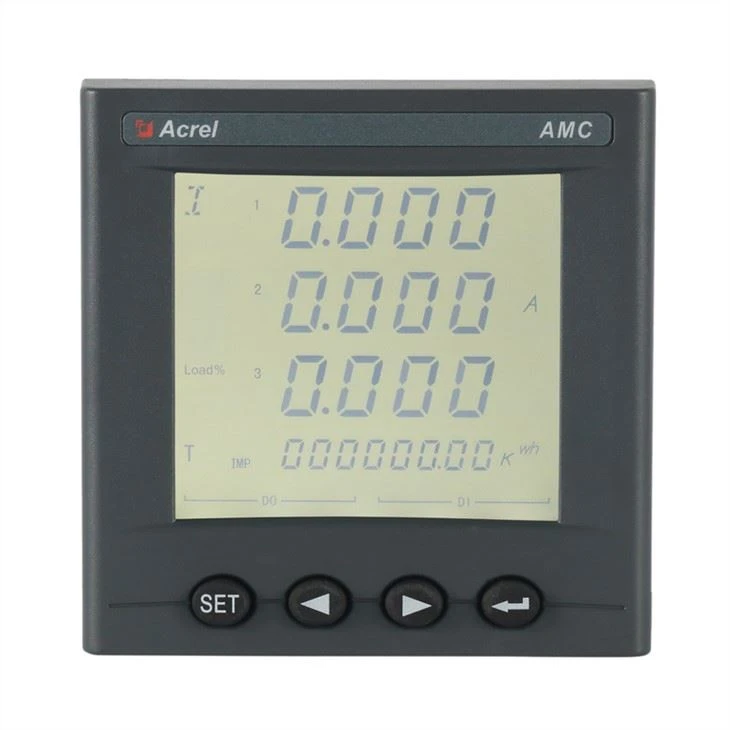

Interface de display LED/LCD de alto brilho, ajuste de parâmetros e controle através de botões, ideal para sistemas de monitoramento de energia em tempo real. Pode substituir diretamente transmissores de potência convencionais e instrumentos de medição. Como um componente de aquisição de front-end digital inteligente, o instrumento tem sido amplamente utilizado em vários sistemas de controle, sistemas SCADA e sistemas de gerenciamento de energia.

Parâmetros

Parâmetros técnicos			Valor
Entrada	Conexão		3 fases-3 fios, 3 fases-4 fios
	Frequência		45-65Hz
	Voltagem		Avaliação: Trifásico: AC 3×57.7V/100V(100V)、3×220V/380V(400V)、 3×380V/660V (660V) (somente tamanho 96) Nota: perfil 72 não adequado para aplicações de alta tensão
			Sobrecarga: classificação de 1,2 vezes (contínuo): classificação de 2 vezes por 1 segundo
			Consumo de energia:<>
	Atual		Classificação: AC IA、5A
			Sobrecarga: classificação de 1,2 vezes (contínua); classificação de 10 vezes por 1 segundo
			Consumo de energia:<>
Saída	Energia elétrica		Modo de saída: pulso de fotoacoplador de coletor aberto
			Constante de pulso: 10000imp/kWh (configurável)，consulte o diagrama de fiação para detalhes；
	Comunicação		Porta RS485, protocolo Modbus -RTU, protocolo DLT645 (versões 07 e 97)， taxa de transmissão 1200 ~ 38400
Função	Alternando entrada		Entrada de contato seco, fonte de alimentação embutida;
	Saída de comutação		Modo de saída: saída de contato normalmente aberto do relé
			Capacidade de contato: AC 250V/3A、 DC 30V/3A
	Saída analógica		1-5V,4 - 20mA
Classe de precisão			Frequência: 0,05 Hz, Corrente, Tensão: 0,2 classe, Potência reativa: l .0class, Reativa Energia elétrica: l .0class, ativa potência: 0,5 classe, energia elétrica ativa: 0,5 classe, 2-31º harmônico medição: ± 1%
Fonte de energia			CA 85-265V CC 100V-350V	consumo de energia≤10VA
Segurança	Tensão suportável de frequência de energia		Entre Alimentação//Saída Comutada// Entrada de Corrente//Entrada e Transmissão de Tensão// Comunicação //Saída de Pulso//entrada comutada AC 2 kV 1min; Entre fonte de alimentação, saída de comutação, entrada de corrente, entrada de tensão AC 2 kV 1min; Entre transmissão, comunicação, saída de pulso, comutação de entrada AC 1 kV 1 min;
	Isolamento resistência		Entrada、Extremidade de saída para gabinete da máquina>100MΩ
Ambiente		Temperatura	trabalho: -25°C~+65°C armazenamento: -40°C ~+80°C
		Umidade	≤93%RH sem condensação
		Altitude	≤2500m

Descrição da função

Função	Descrição da função	A função fornece
Medição de kWh	kWh ativo (positivo e negativo)	■
	kWh reativo (positivo e negativo)	■
	A. B, C ativo de fase dividida positiva energia	■
Medição de parâmetros elétricos	U、I	■
Medição de parâmetros elétricos	P、Q、S、PF、F	■
Medição de harmônicos	2~31ST Tensão e corrente harmônico	£
Tela de LCD	Visor LCD de seção de 12 bits, luz de fundo	■
Chave programação	4 chaves para comunicação e configuração parâmetros	■
Saída de pulso	Saída de pulso ativa	■
Analógico Saída Analógica	2DI2DO	■
Communication	Interface de comunicação: RS485, Protocolo de comunicação: MODBUS-RTU	■
SOE	Registro de eventos	£

( ■ dentro de £ opcional )

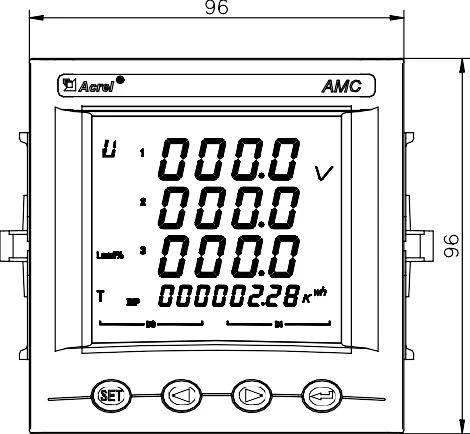

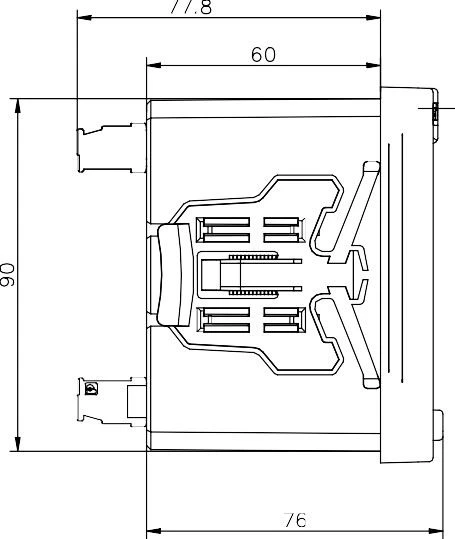

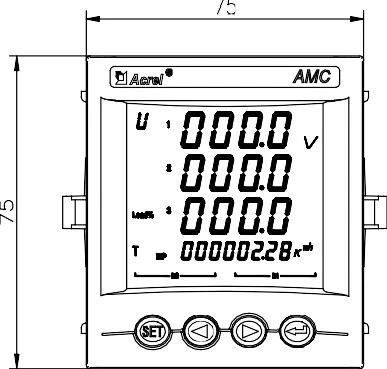

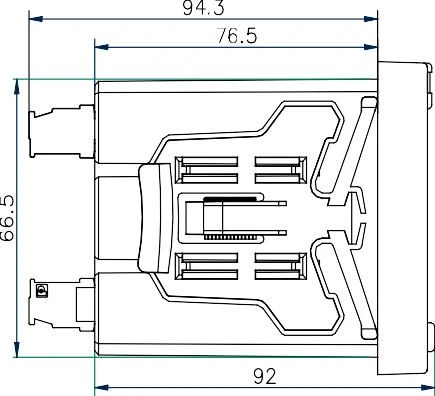

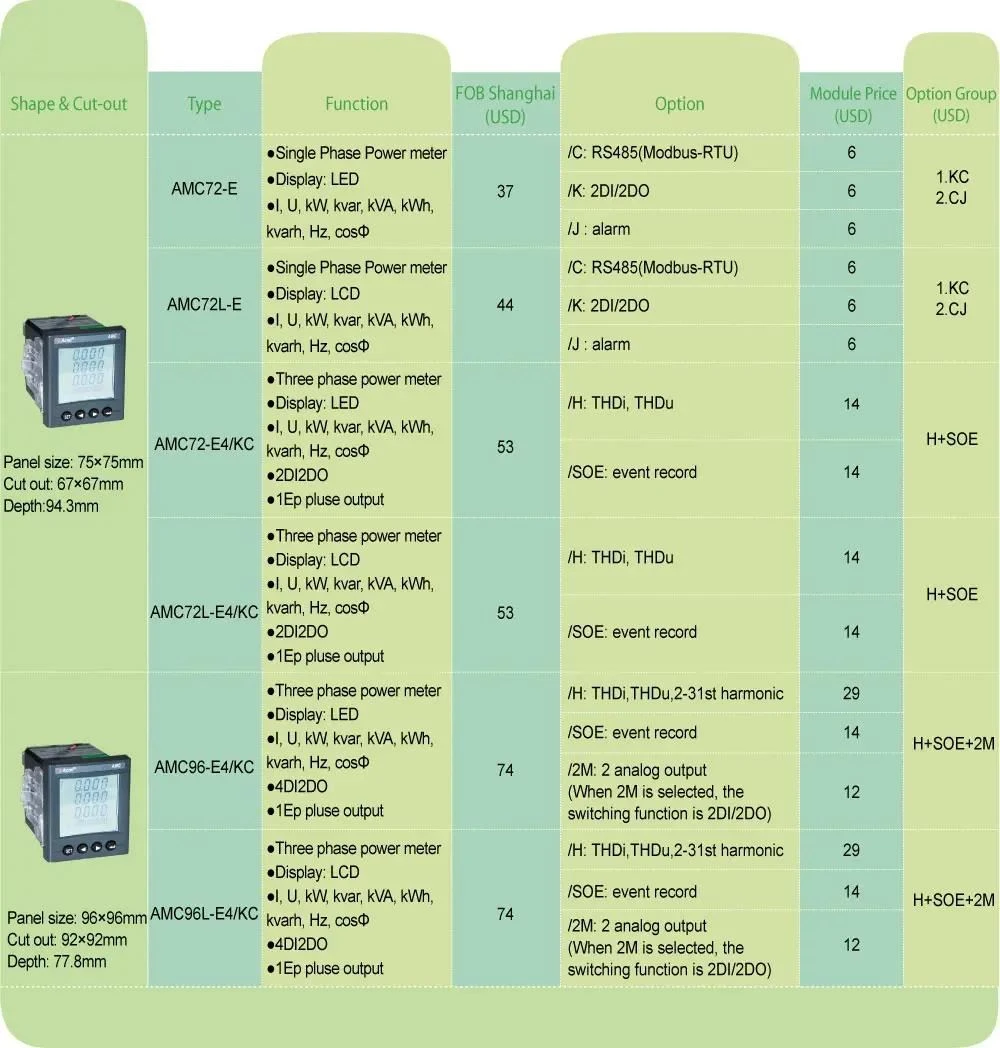

Dimensões

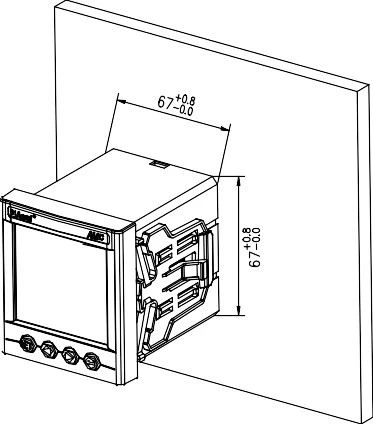

Contorno	tamanho do painel frontal		tamanho da habitação			tamanho do recorte
Contorno	largura	altura	largura	altura	profundidade	largura	altura
72 quadrados	75	75	66.5	66.5	94.3	67	67
96 quadrados	96	96	90	90	77.8	92	92
