Descrição

ADW210

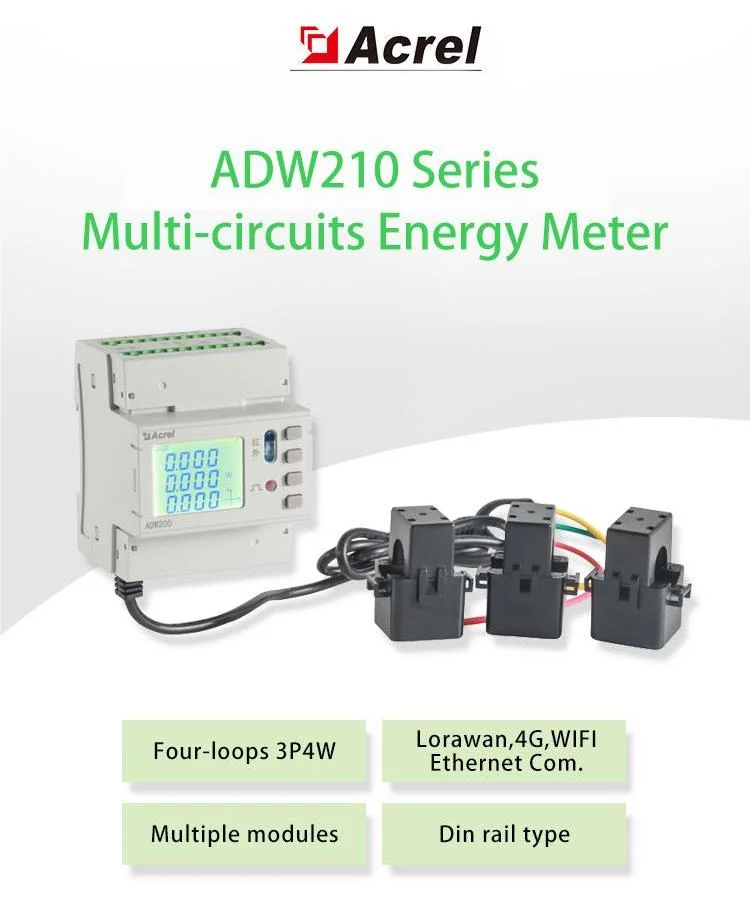

Os medidores de potência multiloop do tipo trilho da série Acrel ADW2XX são usados principalmente para medir os parâmetros elétricos completos de vários circuitos trifásicos. Até quatro entradas de corrente de loop trifásico podem ser conectadas simultaneamente. Ele pode medir tensão e corrente, potência, fator de potência, ângulo de fase, desequilíbrio, harmônico e outros parâmetros.

Precisão

Potência ativa: classe 1
Potência reativa: classe 2

Freqüência

Faixa:50 - 60Hz

Saída de pulso

Saída de pulso ativa e saída de pulso reativa

Consumo

<0.5VA(Single phase)

Dimensão (C*L*A)

Tamanho do painel (C×L): 72*97,7*36 mm

Sem fio

Transmissão em 470MHz e distância máxima em espaço aberto é de 1km; 2G; NB

Corrente inicial

4 libras

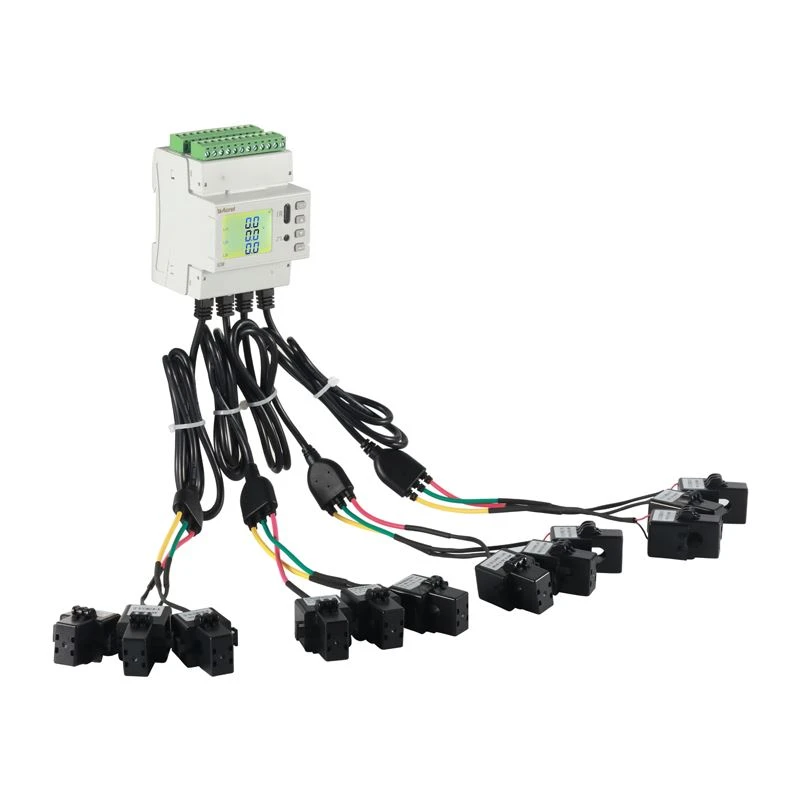

xxxx

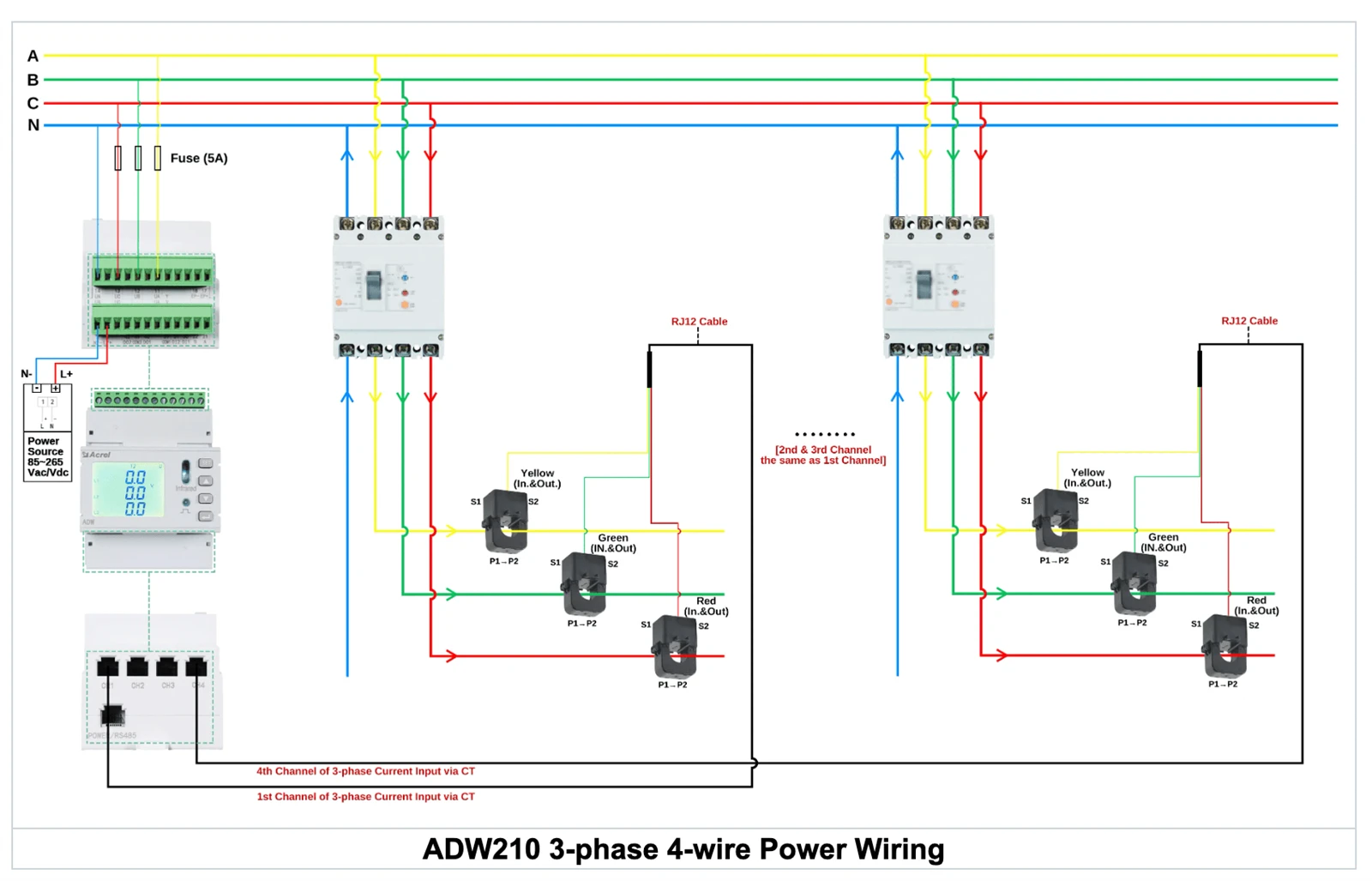

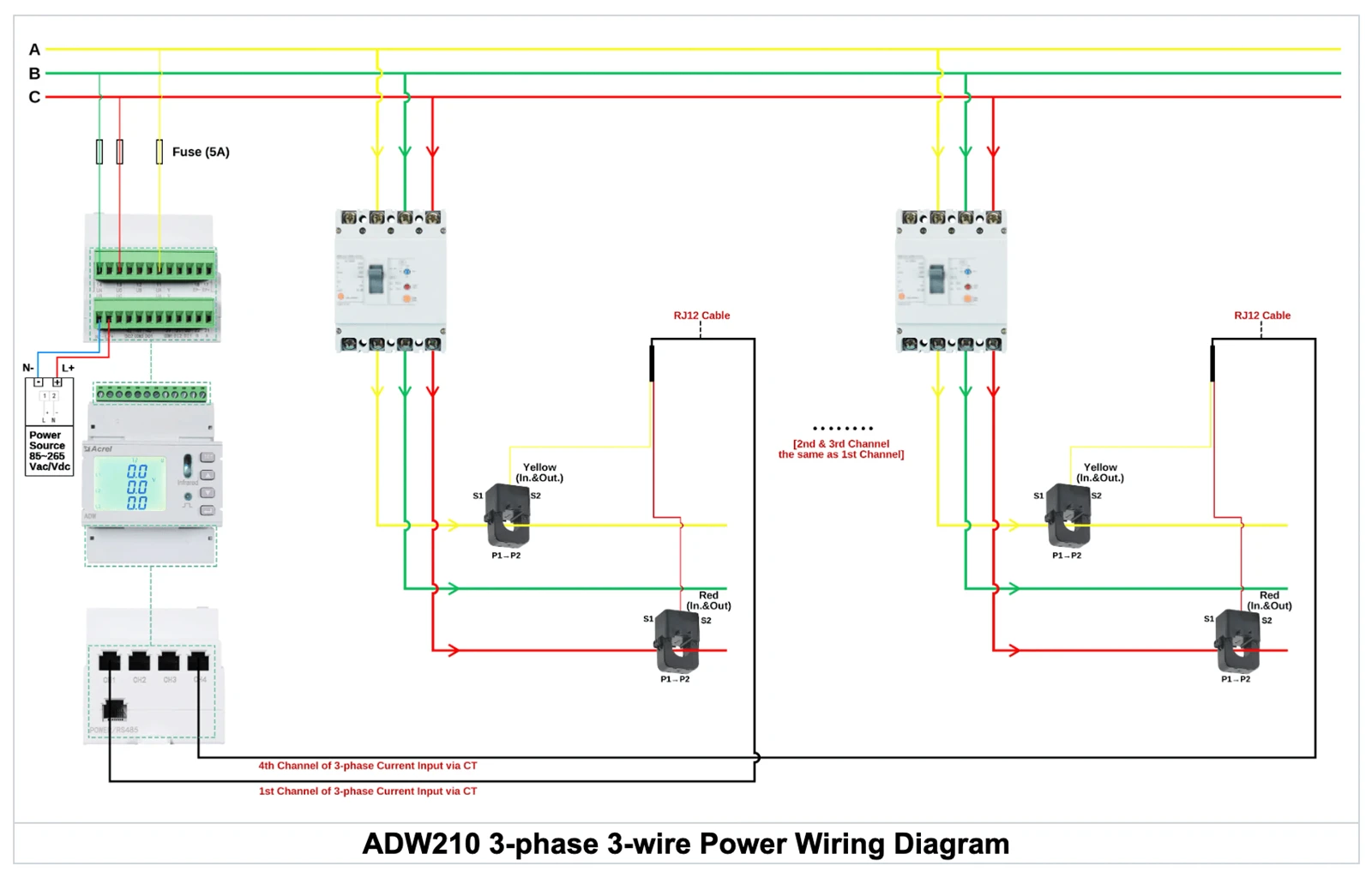

Especificação		Trifásico 3 fios, trifásico 4 fios
Tensão	Tensão nominal	3*220/380V
	Consumo	<0.5VA
Atual	Corrente de entrada	5A,100A
	Consumo	<0.5VA
Precisão	Atual	Classe 0.5
	Potência ativa	Classe 1
	Potência reativa	Classe 2
Comunicação		RS485 (Modbus RTU)
Humidade relativa		Menor ou igual a 95% (sem condensação)
Contorno	CLA(mm)	7297.936
Temperatura	Operacional	-25~55 graus
Temperatura	Armazenando	-40~80 graus
Umidade		Menor ou igual a 95% (sem condensação)
Altitude		<2000m

Função

Os Medidores de Energia CA Trifásicos Multi-loop do tipo trilho da Série ADW210 são usados principalmente para a medição completa de parâmetros elétricos de vários loops trifásicos. Eles podem se conectar simultaneamente à entrada de corrente de até quatro loops trifásicos.

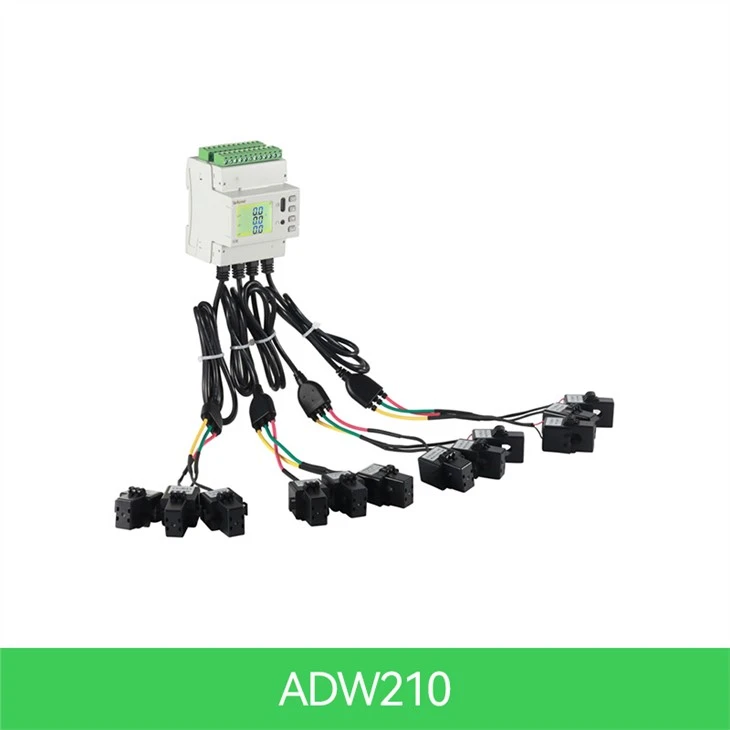

ADW210

●N (1, 2, 3, 4) medição de parâmetros totalmente elétricos de circuito trifásico, transformador de corrente externo;

●Monitorar tensão/corrente trifásica, corrente de sequência zero e frequência;

●Monitorar potência trifásica, potência total (ativa, reativa e aparente);

●Monitorar o fator de potência trifásico e o fator de potência total;

● Monitorar ângulo de fase de tensão/corrente, grau de desequilíbrio de tensão/corrente;

●Monitorar harmônicos totais de tensão e corrente e 2-31 sub-harmônicos;

●Registros extremos de tensão, corrente e potência do mês atual e do mês anterior;

●Corrente máxima, demanda máxima de potência e corrente em tempo real, demanda de potência em tempo real;

●200 registros de eventos, registrando ações DIDO;

●Suporta sobretensão, sobrecorrente, falha de fase, ligação DI e outras saídas de alarme;

●4-fuso horário 14-configuração da taxa de tempo;

●Energia elétrica de quatro quadrantes, estatísticas de energia elétrica multitarifária de 12-meses;

●31 dias de congelamento de energia elétrica de quatro quadrantes e multitaxa, medição direta e reversa de energia elétrica;

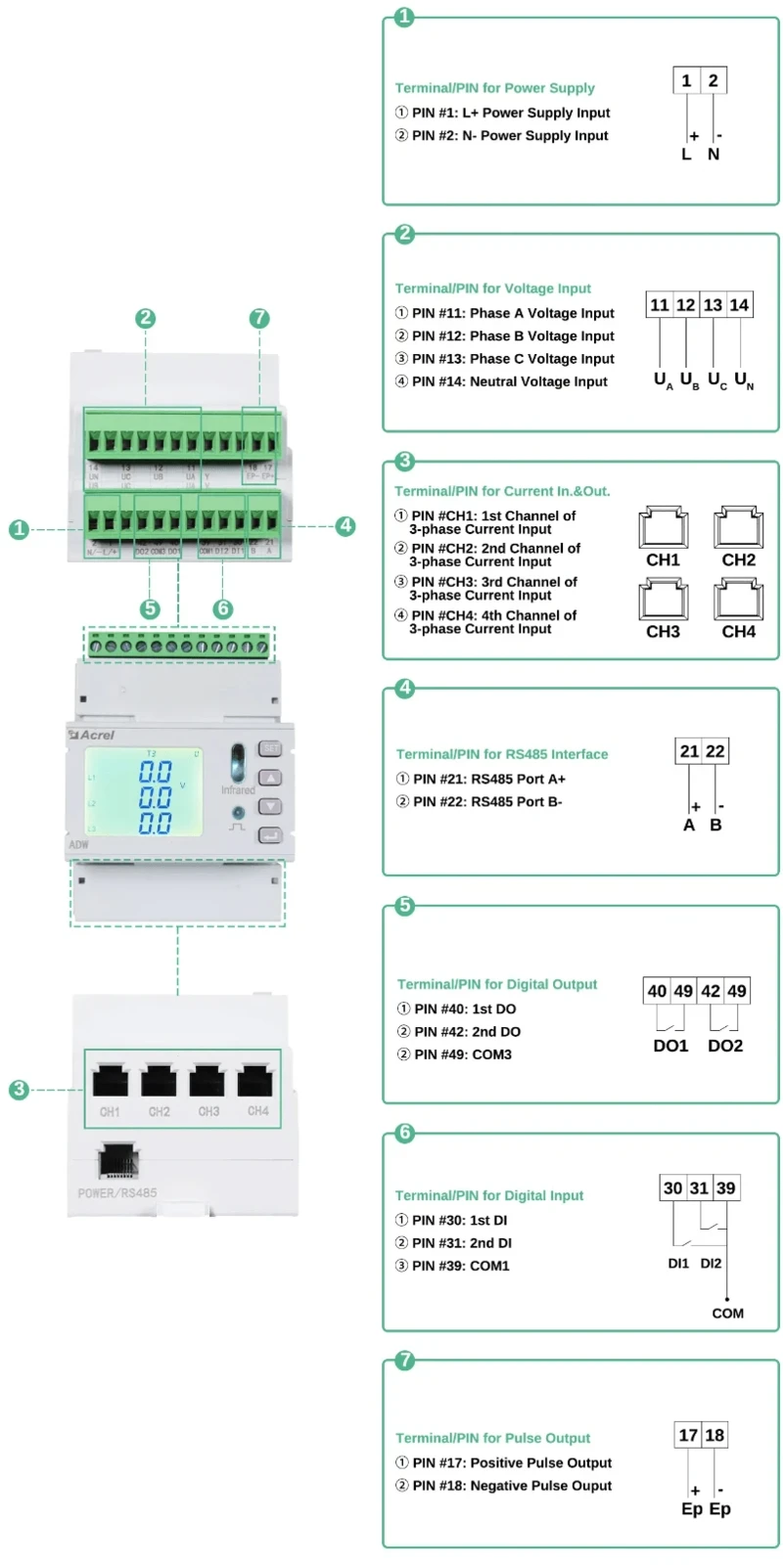

●Entrada de interruptor bidirecional, saída de interruptor bidirecional, comunicação RS485, saída de pulso ativa (o loop correspondente pode ser alternado).

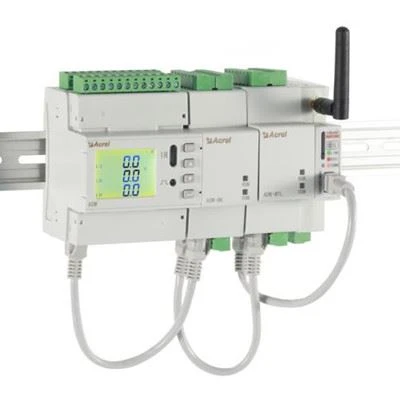

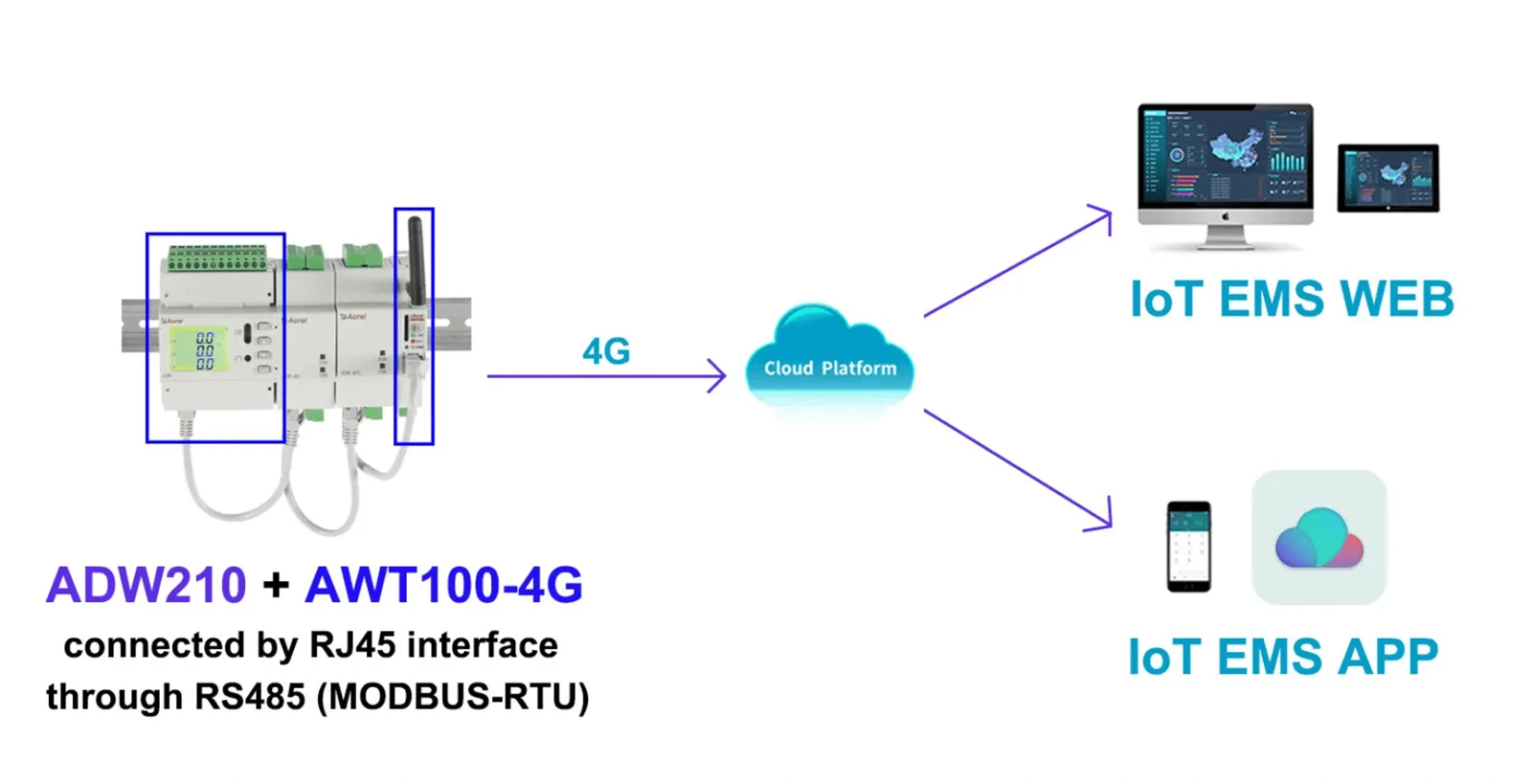

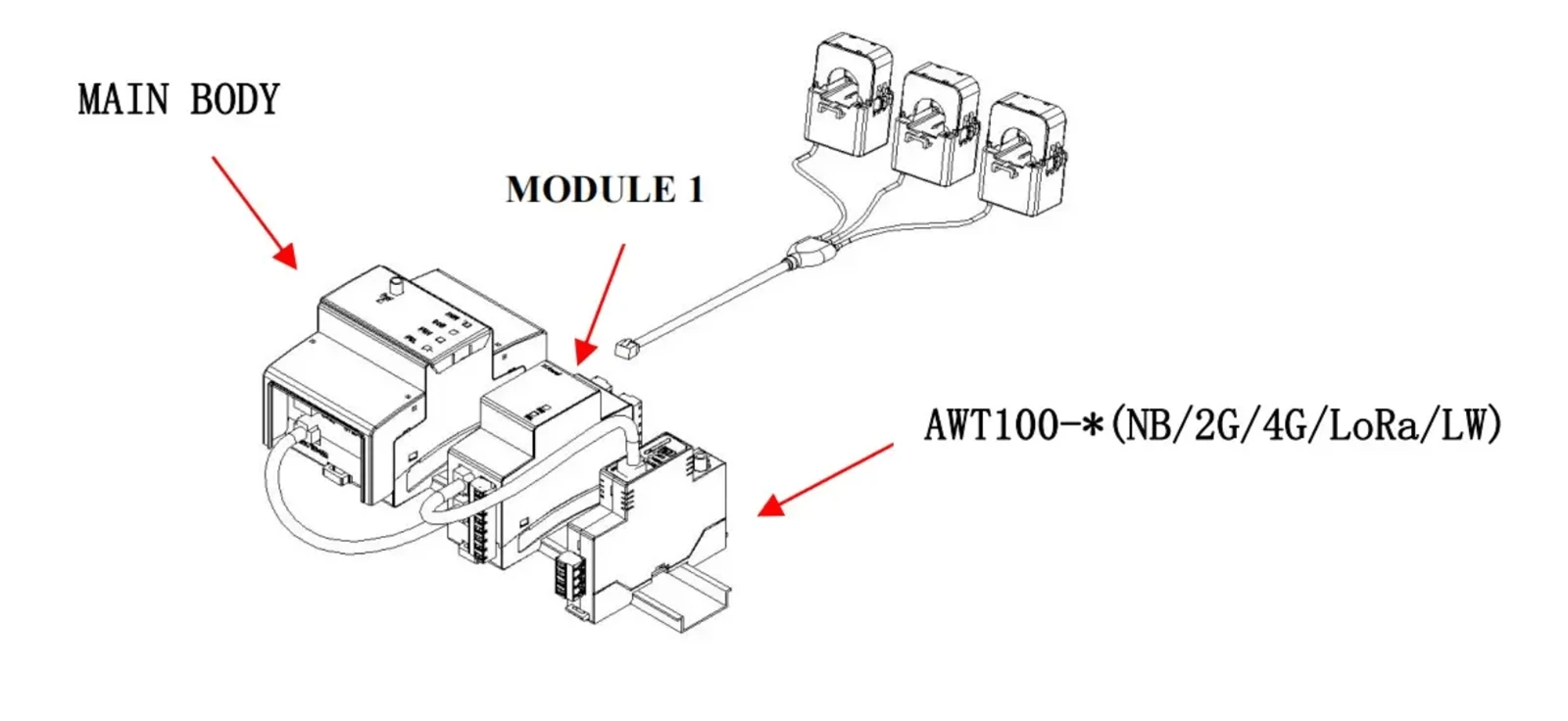

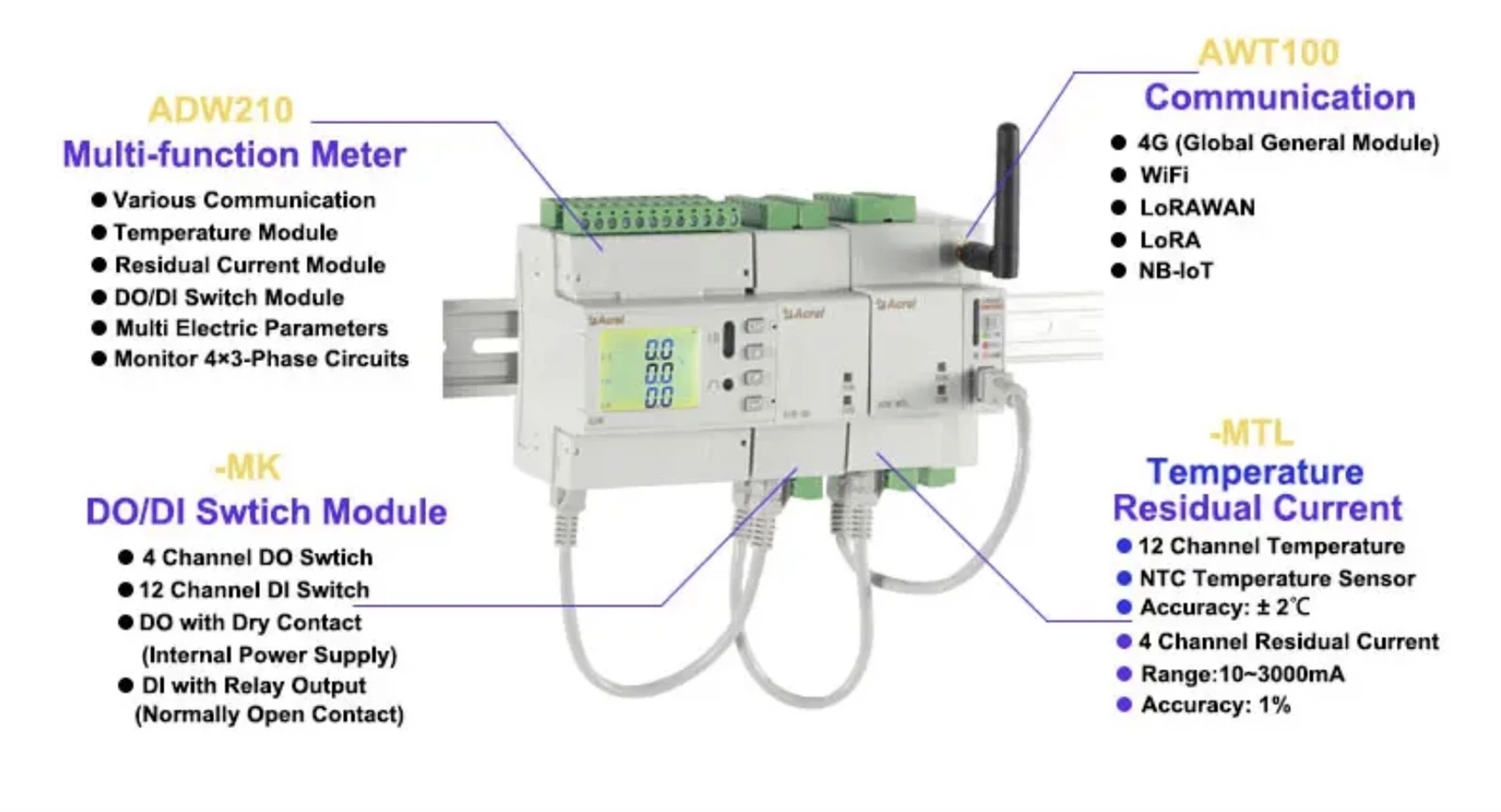

Módulo de Comunicação Expandido --- AWT100:

●AWT100

● 4G (Módulo geral global)

● Wi-Fi

● LoRaWAN

● LoRa

● NB-IoT

Módulo Expandido	Descrição
Módulo de comunicação AWT100	4G (Módulo geral global)
	4G (módulo sul-americano)
	LoRaWAN (868 MHz, 923 MHz)
	LoRa (460% 7e510 MHz)
	NB-IoT

ExpandidoMódulo de medição de temperatura e corrente residual do cabo --- MTL

●MTL

● Medição de temperatura: -20 grau ~+100 grau

● Medição de corrente residual: 10~3000 mA

● Precisão: Temperatura: ± 2 graus; Corrente residual: 1% (Classe 1)

product-482-408

Módulo Expandido	Descrição
-Temperatura MTC & Corrente residual Módulo de Medição	Medição de temperatura	-20 grau ~+100 grau
	Medição de corrente residual	10~3000mA
	Precisão	Temperatura: ± 2 graus; Corrente residual: 1% (Classe 1)
	Fonte de energia	DC 12V; consumo: menor ou igual a 1W; interface RJ45
	Comunicação	Interface RJ45; MODBUS-RTU (comunicação com o corpo principal)

ExpandidoMódulo de função extra do interruptor DO/DI --- MK

●MK

● DI de 12 canais (entrada digital)

● 4 canais DO (saída digital)

product-482-408

Módulo Expandido	Descrição
-Módulo de comutação MK	12 × DI (entrada)	Entrada de contato seco com fonte de alimentação integrada
	4 × DO (saída)	Saída de contato normalmente aberto do relé; classificação CA 250 V/3 A, CC 30 V/3 A
	Fonte de energia	DC 12V; consumo: menor ou igual a 1W; interface RJ45
	Comunicação	Interface RJ45; MODBUS-RTU (comunicação com o corpo principal)
