Descrição

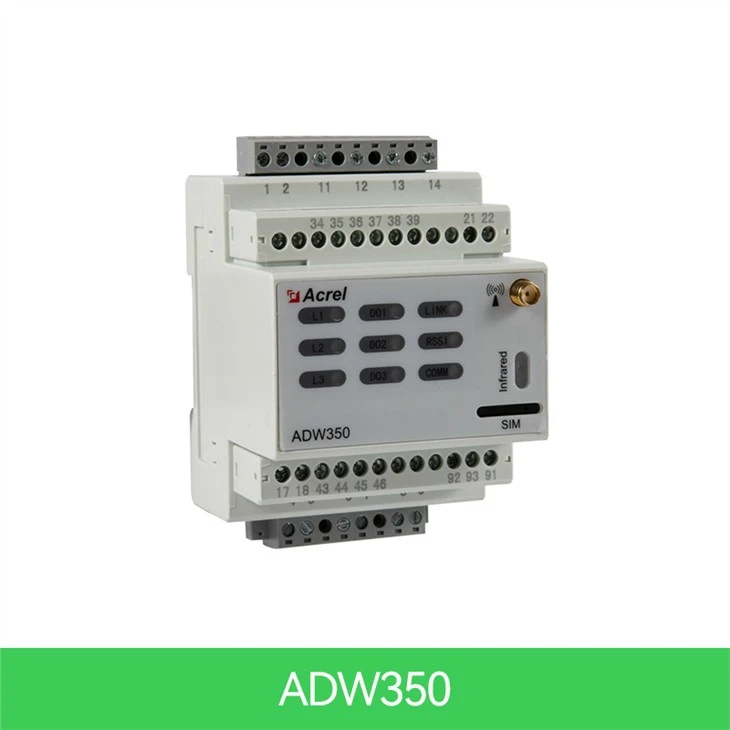

O medidor de medição sem fio ADW350 é usado principalmente para medir a energia ativa trifásica em redes de baixa tensão. O produto possui vantagens, incluindo tamanho compacto, alta precisão, recursos ricos. De acordo com diferentes requisitos, existem muitas funções de comunicação como comunicação RS485, NB, 4G, adicionando o novo modo de amostragem atual usando um transformador externo.

Pode ser instalada de forma flexível na caixa de distribuição para alcançar requisitos de medição de energia elétrica subitentária, supervisão de operação e manutenção ou monitoramento de energia para diferentes regiões e diferentes cargas.

Parâmetro

Entrada de tensão	Tensão nominal	AC: 3×57,7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V; DC: 48V
	Referência frequência	AC: 50Hz
	Consumo	<0.5va (each="">
Entrada atual	Corrente de entrada	AC: 3×20(100)A DC: 50A,100A
Entrada atual	Consumo	<1va (each="">
Poder auxiliar	Fonte de alimentação	AC: 85~265V DC: 48V±20%
Poder auxiliar	Consumo de energia	<>
Desempenho de medição	Parâmetro elétrico	Classe 0.5
Desempenho de medição	Energia ativa exatidão	Classe 1
	Faixa de Temperatura	-40°C~100°C
	Temperatura exatidão	±2°C
FAZER	Classificação de contato	5A,AC250V/DC30V
Pulso	Largura de pulso	80±20ms
Pulso	Constante de pulso	AC:400imp/kWh DC:1600imp/kWh

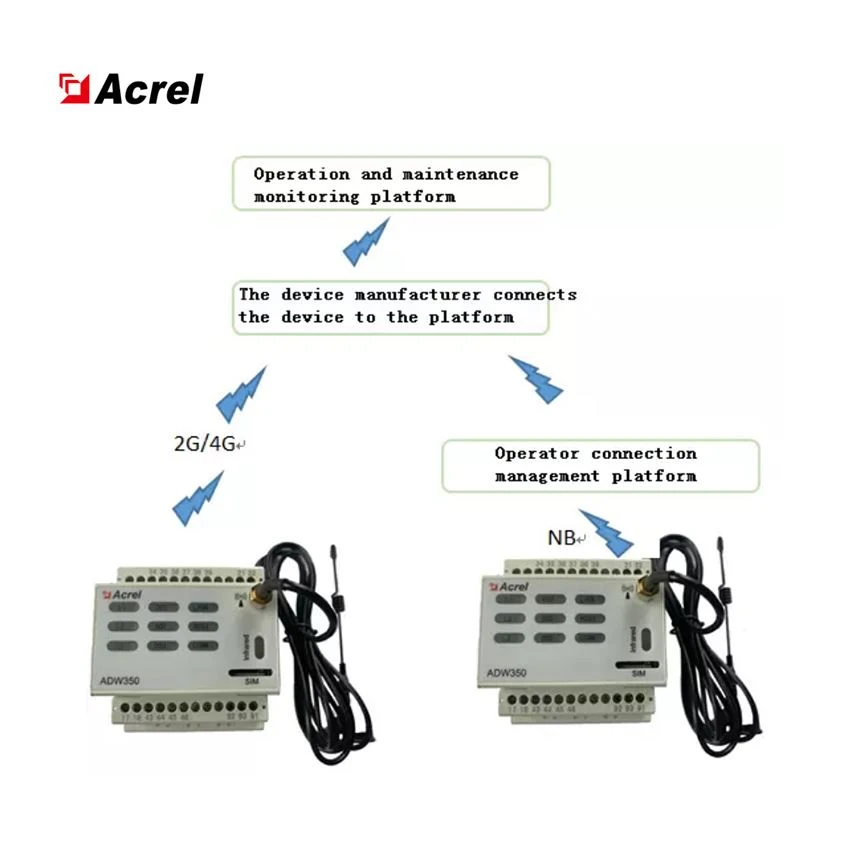

Comunicação	Sem fio	2G;NB;4G
	Infravermelho comunicação	A taxa constante de baud é de 1200
	Interface	RS485(A⁄B)
	Modo de conexão	Condutores de pares torcidos blindados
	Protocolo	MODBUS-RTU

Exatidão

Classe 0.5
Medição
U, I, P, Q, S, PF, F
Função harmônica

THDV, 2ª-31ª
DI/DO
3DO

Canal de Medição

3 DC Channel ou 1 AC Channel Three Phase

Dimensão (L*W*H)
72 * 71,5 * 92,6mm
Instalação
DIN 35 mm
Comunicação
NB-IOT, Infravermelho, 2G, 4G
Medição da temperatura
Temperatura de duas vias

Aparência

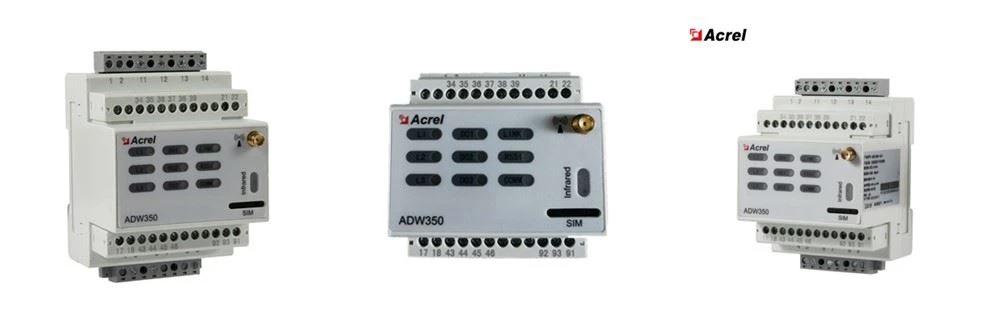

112999a_

Como escolher seu transformador DC

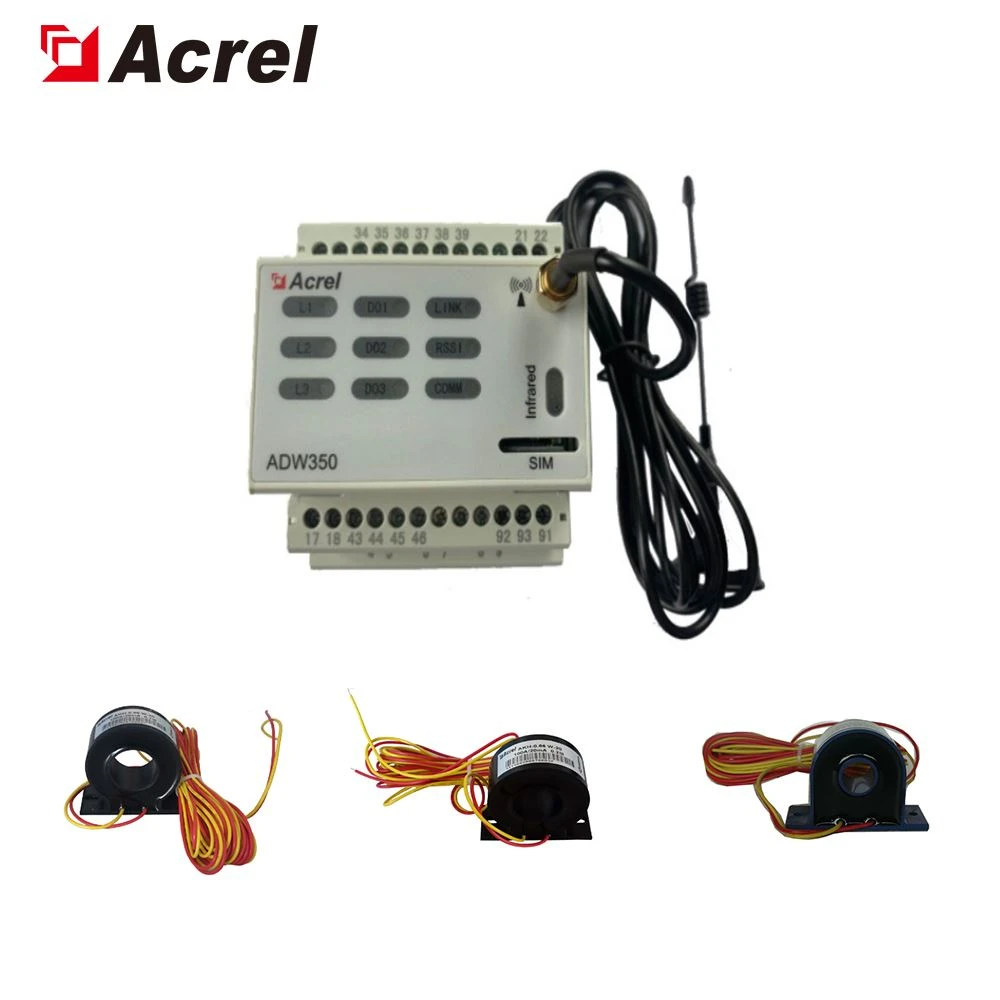

with ct ac

O medidor de energia ferroviária multi-loop multi-loop do ADW350 É usado principalmente para medir a energia ativa DC ou três AC em uma rede de baixa tensão. O produto possui vantagens, incluindo tamanho compacto, alta precisão, recursos ricos.

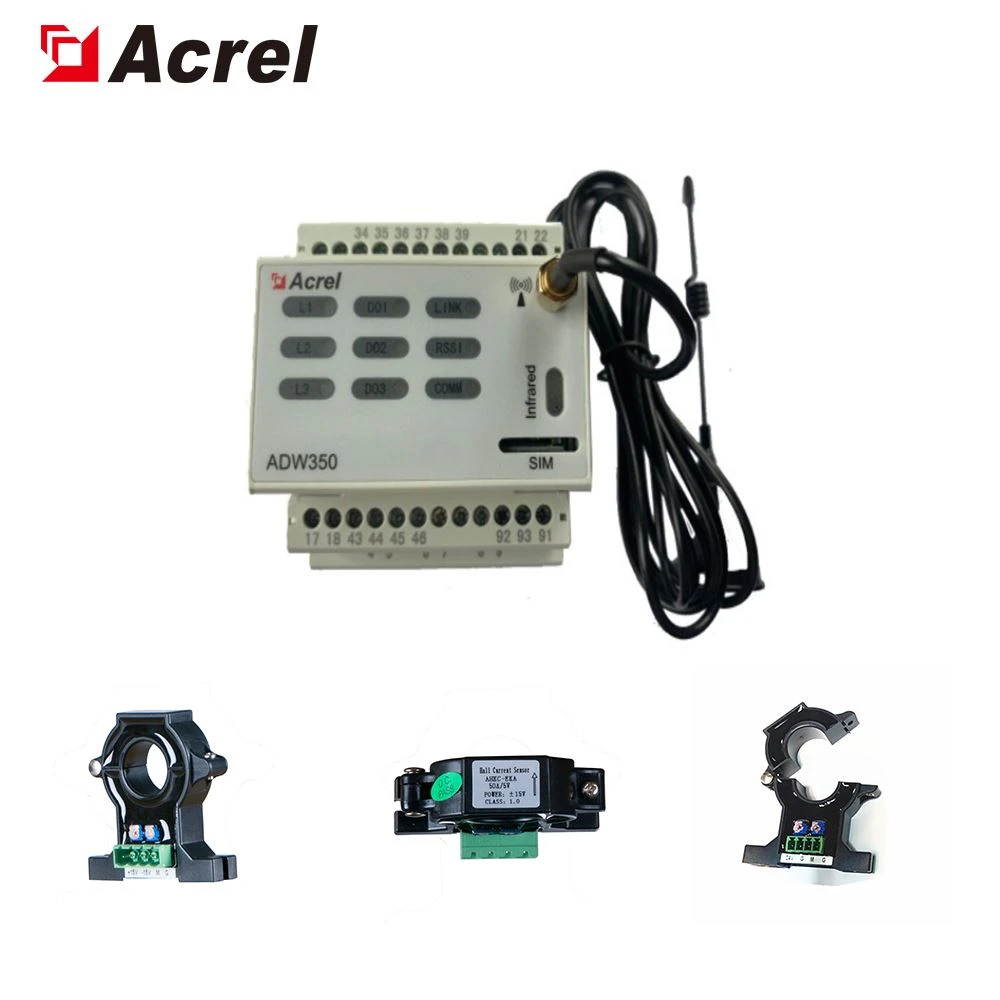

with hall dc

De acordo com diferentes requisitos, existem muitas funções de comunicação como comunicação RS485, NB, 4G, adicionando o novo modo de amostragem atual usando um transformador externo.
