Descrição

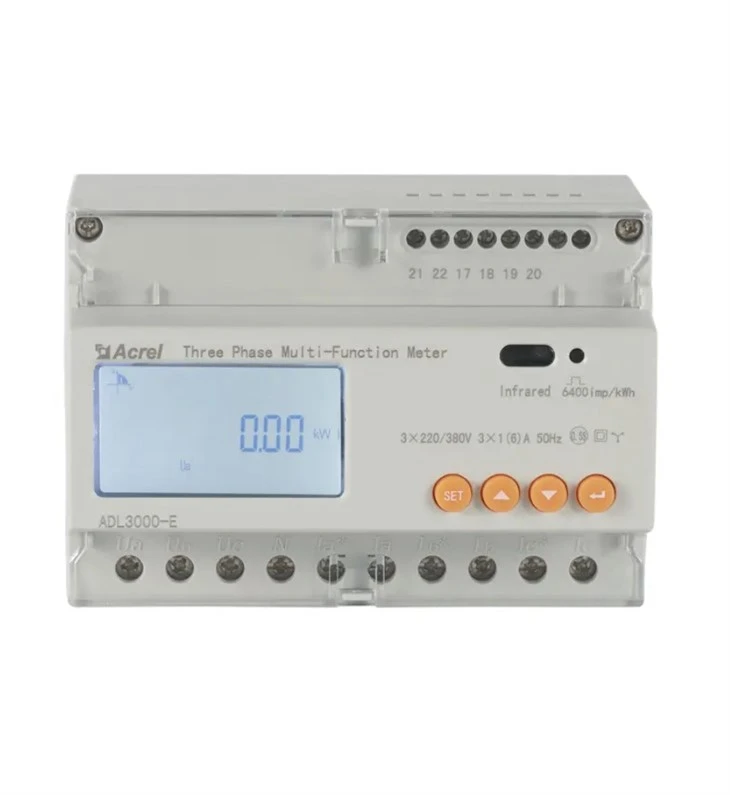

Medidor solar trifásico DTSD1352 AC

ADL3000-E é um medidor inteligente projetado para sistemas de fornecimento de energia, industriais e de mineraçãoempresas e serviços públicos para calcular o consumo de eletricidade e gerenciar a demanda elétrica. Ele apresenta alta precisão, tamanho pequeno e instalação simples. Ele integra a medição de todos os parâmetros elétricos com medição e gerenciamento abrangentes de eletricidade, fornece vários dados sobre os 12 meses anteriores, verifica o 31º conteúdo harmônico e o conteúdo harmônico total, realiza a comunicação remota e o controle remoto com entrada de comutação e saída de relé e possui a saída de alarme. Ele é equipado com uma porta de comunicação RS485 e adaptado para MODBUS-RTU. O ADL3000-E pode ser usado em todos os tipos de sistemas de controle, sistemas SCADA e sistemas de gerenciamento de energia. Todos os medidores atendem aos requisitos técnicos relacionados de medidores de energia elétrica nas normas IEC62053-21 e IEC62053-22.

LCD

Equipamentos de processamento e teste eficientes e precisos.

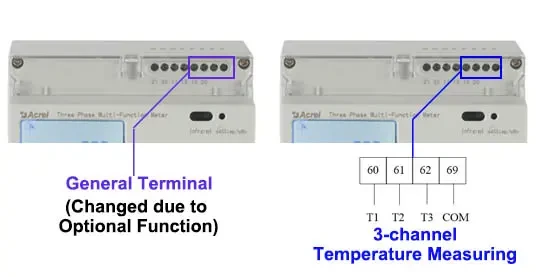

várias funções opcionais

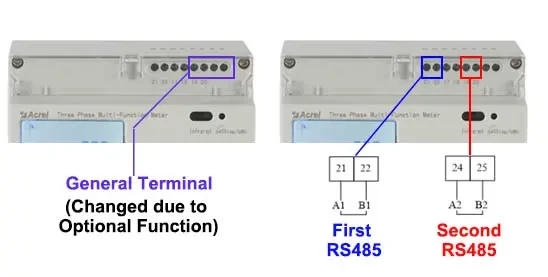

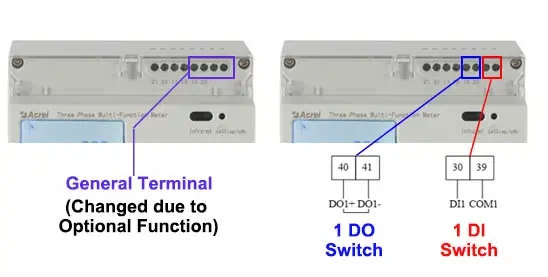

2 canais RS485, 1 entrada digital/ 1 saída digital, etc.

energia solar Exportação zero

Medidor de energia antirrefluxo do inversor solar

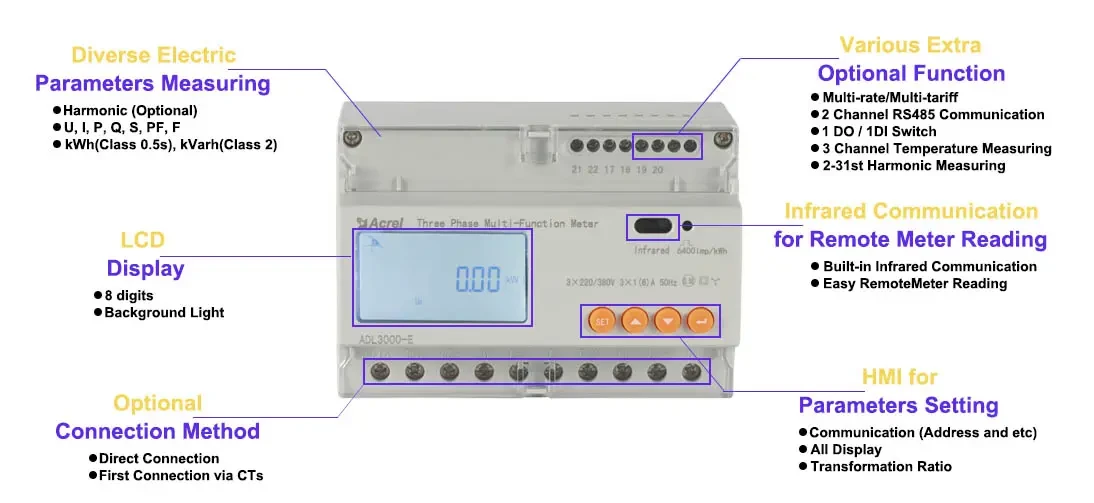

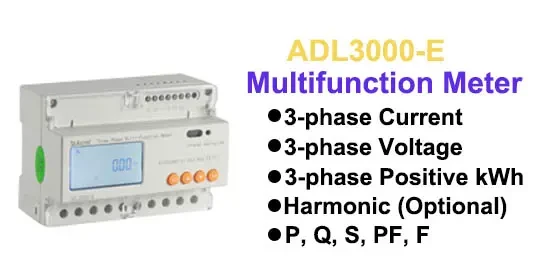

DTSD1352 Function introduction

Nossas Soluções

Parâmetro

Número do modelo	DTSD1352
	Medidor solar trifásico DIN Rail
Tensão	Tensão de referência	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Consumo	<10VA(Single phase)
	Impedância	>2MΩ
	Classe de precisão	Erro±0.2%

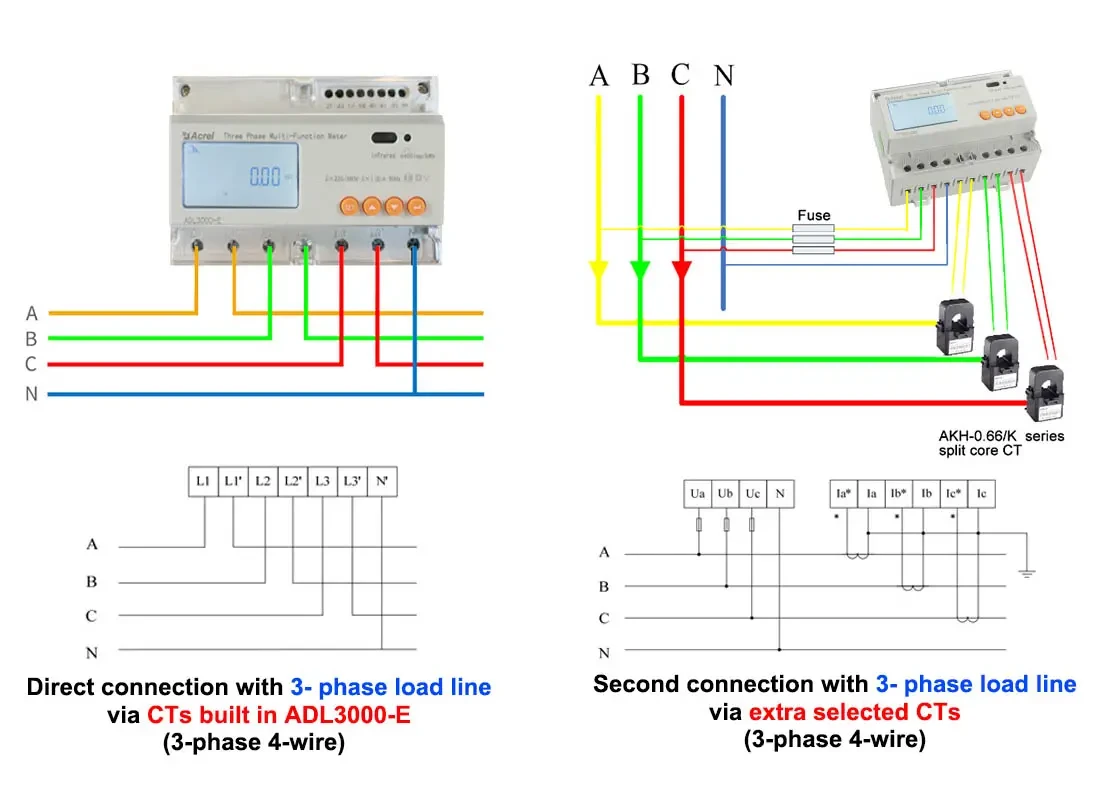

Atual	Corrente de entrada	3×1(6)A (segunda conexão com linha de carga de fase 3-via TCs extras selecionados) 3×10(80)A (conexão direta com a linha de carga de fase 3-via TCs ADL3000-E integrados)
	Consumo	<1VA(Single phase rated current)
	Classe de precisão	Erro±0.2%
Resolução de medição	Voltagem: {{0}}.01 V, Corrente: 0.01 A, Potência: 0,01 kW, Energia: 0,01 kWh
Poder		Ativo, reativo, potência aparente, erro±0.5℅
Freqüência		{{0}}Hz, Erro±0,2%
Temperatura		-40 grau -99 grau
Energia		Energia ativa (classe de precisão: 0.5, 1), energia reativa (classe de precisão 2)
Relógio		Menor ou igual a 0.5s/d
Saída de pulso de energia		1 saída de optoacoplador ativo, 1 saída de optoacoplador reativo
Saída de comutação		1 Saída de comutação
Comutação de entrada		1 entrada de optoacoplador
Largura do pulso		80±20ms
Constante de pulso		6400imp/kWh,400imp/kWh(Corresponde à corrente básica)
Interface e comunicação		RS485: Modbus RTU
Alcance do endereço de comunicação		Modbus RTU:1~247;
Taxa de transmissão		1200bps~19200bps
Temperatura relativa		-25 grau ~+55 grau
Humidade relativa		Menor ou igual a 95℅ (sem condensação)
