Visão geral
BD-4E Transmissores digitais multi-elétricos de 4 fios transmitem o valor do sistema de energia elétrica em um pulso linear elevado. Possui uma interface de comunicação RS485, adota o protocolo Modbus e exporta corrente trifásica, tensão, potência ativa, potência reativa, frequência, fator de energia, energia ativa reativa e assim por diante. 1~4 canais analógicos opcionais, saída de pulso de energia elétrica de dois canais.

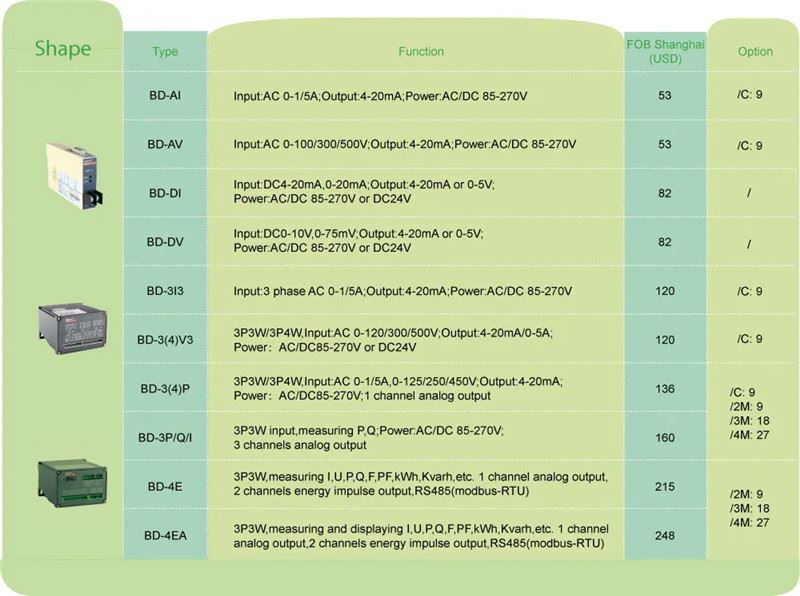

Função
BD-AI BD-AV | BD-F | BD-PF | BD-3I3 BD-3(4)V3 | BD-3(4)P BD-3(4)Q | BD-3(4)E | ||
Fase&Fiação | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
Entrada | Voltagem | L-L direto | Até 480V AC | ||||
L-N direto | Até 276V AC | ||||||
Com PT externo | ○ | ○ | ○ | ○ | ○ | ||
Atual | Directo | Até 5A AC | |||||
Com ct externo | ○ | ○ | ○ | ○ | ○ | ||
Saída | Valor Normal | DC:4-20mA⁄0-20mA, 0-5V, 0-10V, assim por diante | |||||
Resistência à carga | Saída atual≤600Ω Saída de tensão≥1000Ω | ||||||
Conteúdo de ondulação | <0.5% peak=""> | ||||||
Medição | Voltagem | □ | — | — | □ | ||
Atual |
| — | — | □ | □ | □ | |
Poder ativo/reativo | — | — | — | — | □ | □ | |
Poder Aparente | — | — |
| — | □ | □ | |
Fator de energia | — | — | R | — | □ | ||
Frequência |
| □ | □ | ||||
Medição de Energia | ±KWh | — | — | — | — | — | ○ |
Classe de Precisão | 0.5% | ||||||
Comunicação | Interface: RS485 Protocolo: Modbus-RTU |
|
| — |
|
|
|
Saída analógica | DC 0-5V,0-10V,0-20mA,4-20mA | ||||||
Saída de pulso | |||||||
Dimensões(mm) | Habitação (WxHxD) | 138X76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 |
Poder Auxiliar | 85-265V AC/DC,DC24V,DC48V | ||||||
Temperatura | Operação | -10 a 55°C | |||||
Armazenamento | -25 a 70°C | ||||||
Humidade | Até 95%, sem condensação | ||||||
Instalação | (Ferroviário) Correção DIN35 no cubículo com parafusos | ||||||
Padrões | GB/T 13850 | ||||||
'○': Sim '-' Não'
' Opcional
 | Transdutor de corrente trifásico da Série BD-3I3 ● Aplicação: Automação industrial ● Entrada: Medição de corrente CA até 200A ● Sobrecarga: 1,2 vezes o valor nominal ● Saída analógica DC 0-5V/0-10V/0-20mA/4-20mA |
Transdutor de corrente de fase única da série BD-AI ● Aplicação: Automação industrial ● Entrada: corrente CA ● Sobrecarga: 1,2 vezes o valor nominal ● Saída analógica DC 0-5V/0-10V/0-20mA/4-20mA |  |

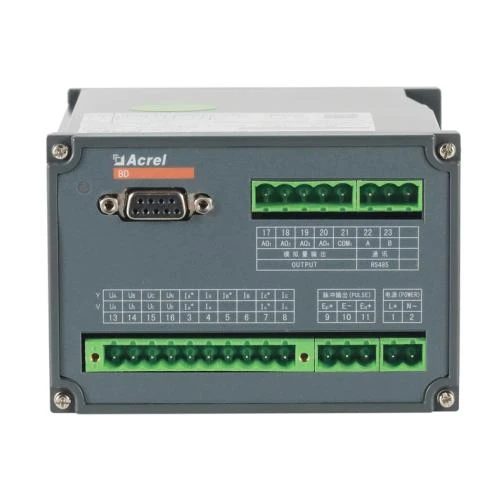

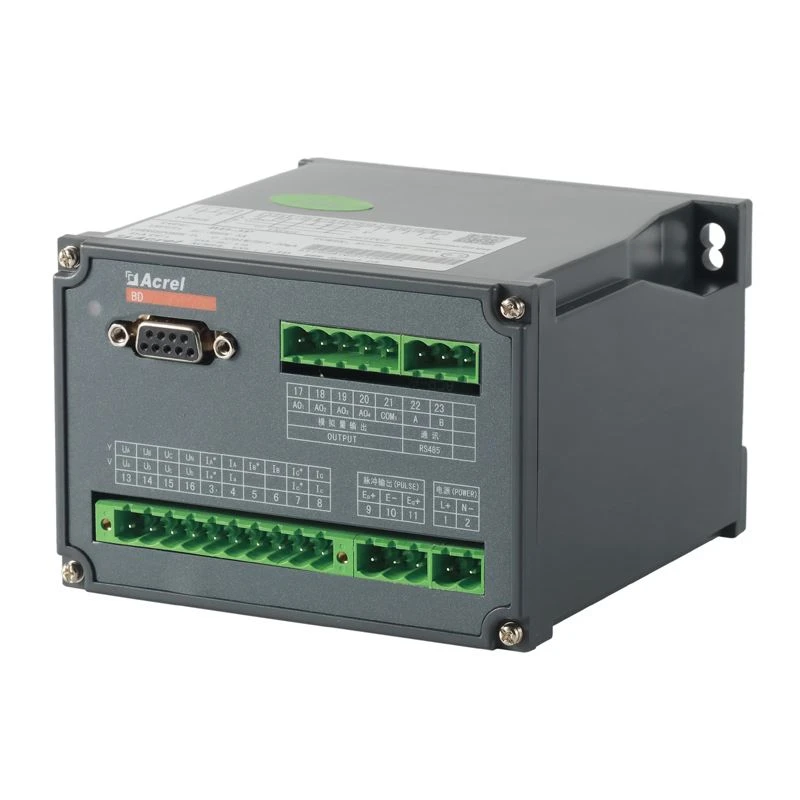

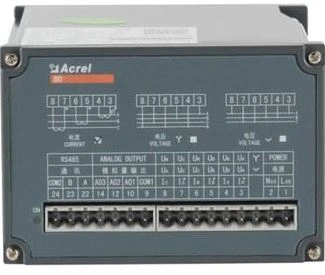

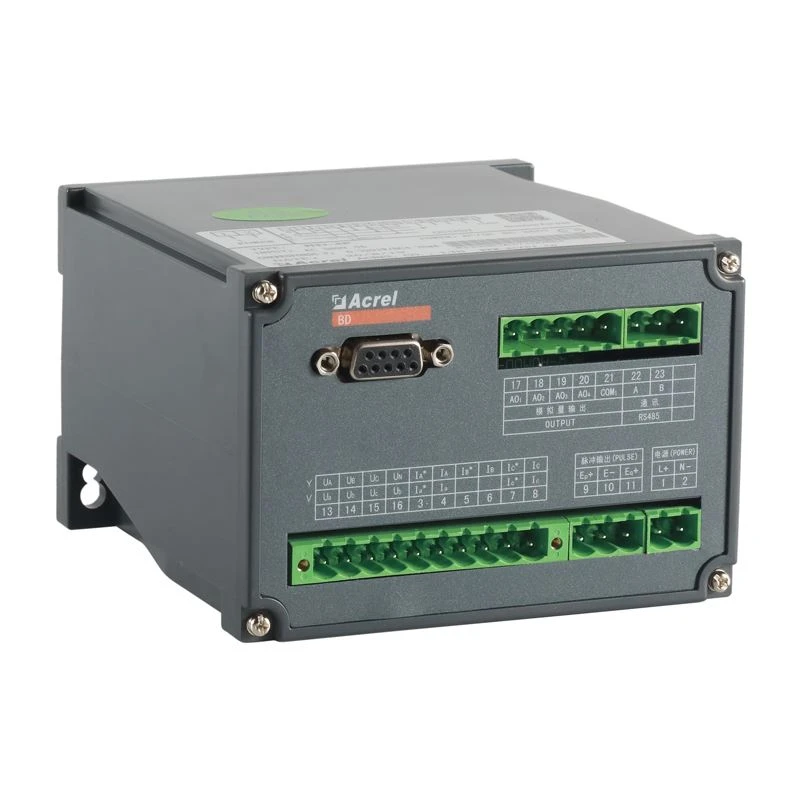

Aparência
Dimensão

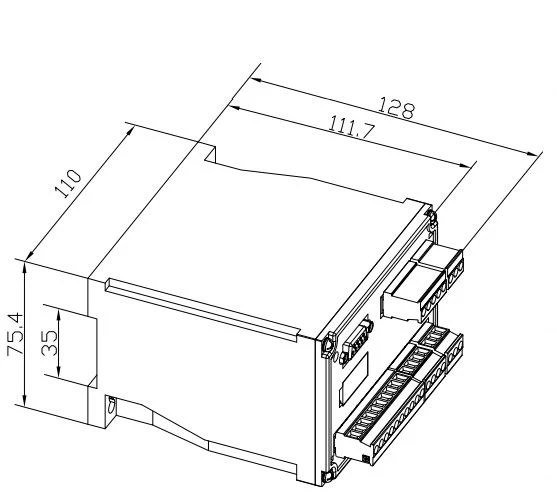

(L*W*H: 128 * 110 * 75.4)

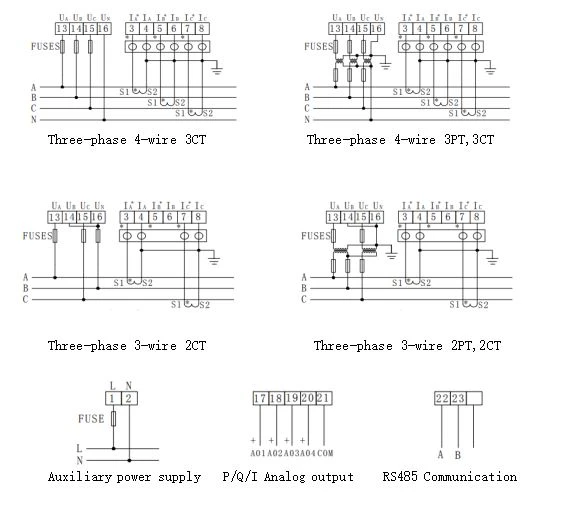

Instalação
E. G. O sinal de entrada é AC 100V 5A, relação correspondente de saída de transmissão de 4 canais
| Transmissão de saída | Objeto de medição | Relação correspondente |
AO1 | P | 4-20mA -> 0-866W |
AO2 | Q | 4-20mA->0-866var |
AO3 | Ia | 4-20mA 对应 0-5A |
AO4 | PF | 4-20mA 对应 0-1 |
