transdutor de corrente 0-5V

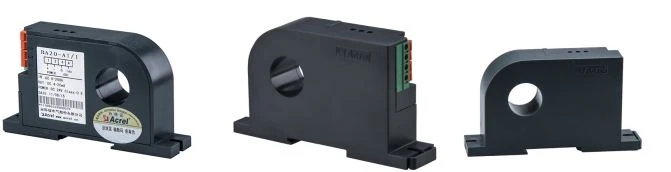

Os produtos de transdutores de corrente de saída analógica da série BA aplicam o princípio da indução eletromagnética para medir a corrente CA na rede elétrica em tempo real e usam tecnologia de compensação linear e corrente constante para isolá-la e transformá-la em uma saída de sinal CC padrão.

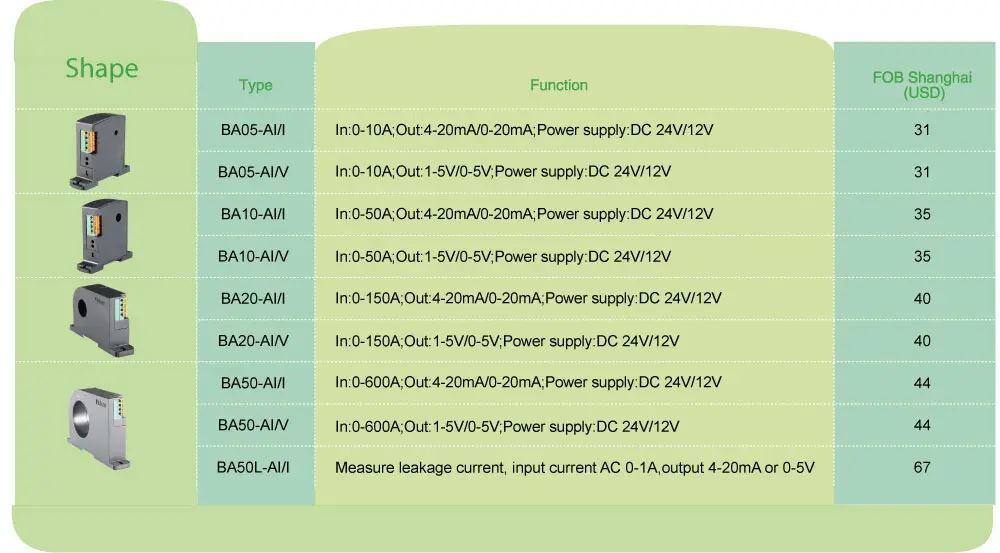

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Poder auxiliar	DC 12V	DC 12V CC 24 V	DC 12V CC 24 V	DC 12V CC 24 V	DC 12V CC 24 V	DC 12V CC 24 V
	CC 24 V
Consumo		≤1W	≤1W	≤1W	≤1W	≤1W
Tamanho do furo		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Entrada	Atual	CA 0~(0,5~10)A	CA 0~(8~50)A	CA 0~(40~200)A	CA 0~(60~600)A	CA 0~(0,1~1)A (limitação de correntes de fuga)
Saída	Valor nominal	DC4-20mA, ou 0-20mA,0-5V,0-10V etc
	Resistência de carga	Saída de corrente≤500Ω，Saída de tensão≥1kΩ
Classe de precisão		0.5%
Tempo de resposta		≤350ms
Temperatura		Operação:-10 a +55℃ Armazenamento:-25 a +70℃
Coeficiente de temperatura		≤200ppm/℃
Instalação		(Trilho) DIN35, fixe no cubículo com parafusos
Padrões		GB/T 13850

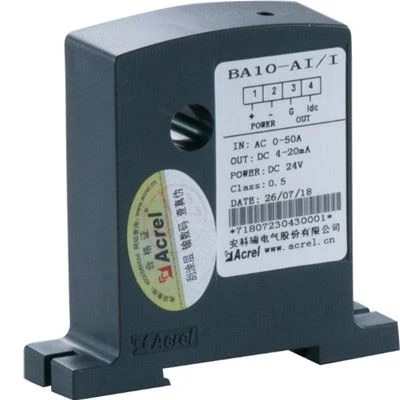

	BA10-AI/I ● Aplicação: Automação Industrial ● Entrada: medição de corrente AC até 50A ● Sobrecarga: 1,2 vezes o valor nominal ● Saída: DC 4-20mA
BA50L-AI/I ● Entrada: Corrente de Fuga de 0-1A ● Saída: DC 4-20mA ● Medição da corrente de fuga ● Sobrecarga: 1,2 vezes o valor nominal

● Maior precisão

● Maior nível de isolamento

● Nível de segurança mais alto

● Menor consumo

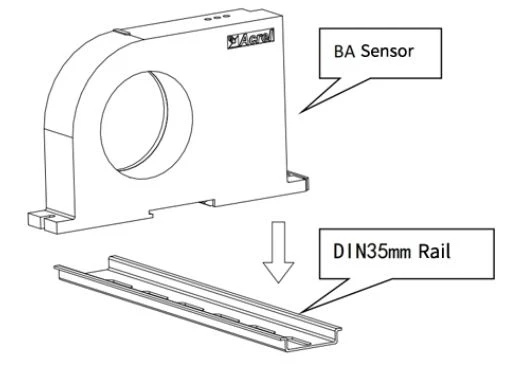

Escolha um local adequado para instalar o trilho padrão DIN35mm e instale o sensor BA no trilho;

No painel inferior do gabinete, escolha um local adequado para abrir dois furos rosqueados correspondentes à posição do furo fixo do sensor instalado; Depois de colocar o sensor, instale o parafuso de posicionamento

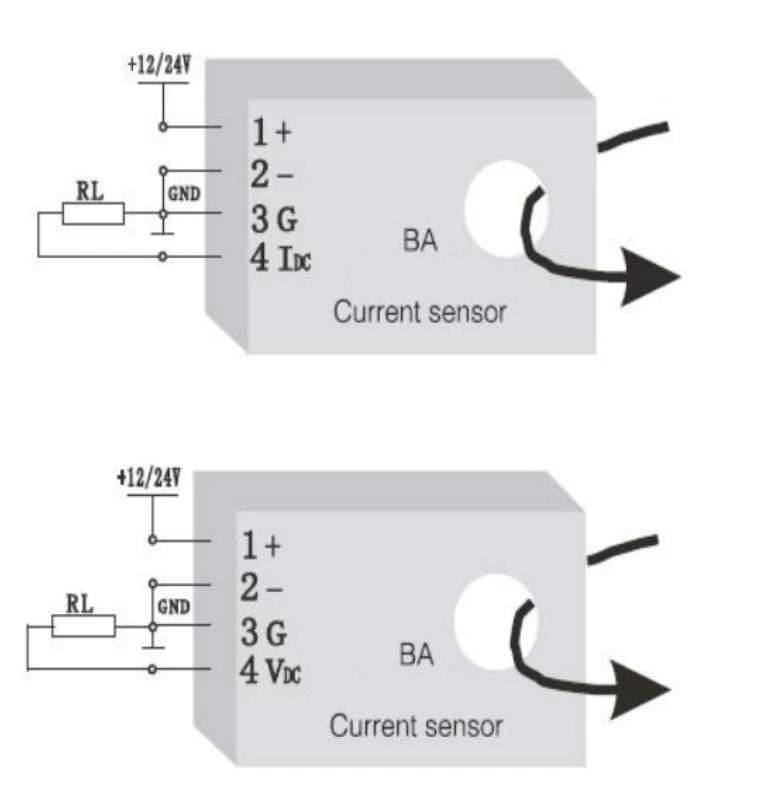

1 —— + Fonte de alimentação positiva (não invertida)

2 —— - Potência TERRA

3 —— G（Saída de corrente negativa, que pode ser compartilhada com a fonte de alimentação）

4 —— IDC(saída de corrente positiva)，VDC(saída de tensão positiva)
