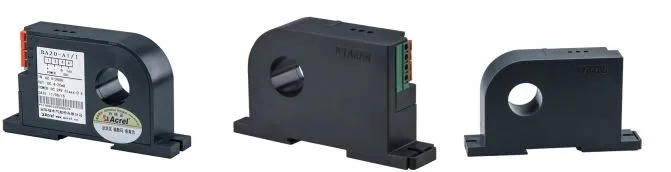

Transdutor de corrente de vazamento ca

BA50L é um transformador de corrente residual conversor que detecta principalmente a corrente de vazamento do sistema elétrico. Ele pode compreender o estado de circuitos elétricos e equipamentos a qualquer momento para evitar incêndios e outros acidentes causados por vazamentos.

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Poder auxiliar	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
Consumo		≤1W	≤1W	≤1W	≤1W	≤1W
Tamanho do buraco		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Entrada	Atual	AC 0~(0,5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0.1~1)A (limitação das correntes de vazamento)
Saída	Valor nominal	DC4-20mA, ou 0-20mA,0-5V, 0-10V etc.
	Resistência à carga	Saída atual≤500Ω, saída de tensão≥1kΩ
Classe de Precisão		0.5%
Tempo de resposta		≤350ms
Temperatura		Operação:-10 a +55°C Armazenamento:-25 a +70°C
Coeficiente de temperatura		≤200ppm/°C
Instalação		(Ferroviário) DIN35, fixar no cubículo com parafusos
Padrões		GB/T 13850

	BA10-AI/I ●Aplicação: Automação industrial ●Entrada: medição de corrente CA até 50A ●Sobrecarga: 1,2 vezes o valor nominal ●Saída: DC 4-20mA
BA20-AI/V ●Aplicação: Automação industrial ●Entrada: medição de corrente CA até 200A ●Sobrecarga: 1,2 vezes o valor nominal ●Saída: DC 0-5V

Os produtos da série BA aplicam o princípio da indução eletromagnética para medir a corrente ca na rede elétrica em tempo real e usar tecnologia constante de compensação corrente e linear para isolá-la e transformá-la em uma saída padrão de sinal DC.

Escolha um lugar adequado para instalar o trilho DIN35mm padrão e instale o sensor BA no trilho;

No painel inferior do gabinete, escolha um lugar adequado para abrir dois orifícios roscados correspondentes à posição do orifício fixo do sensor instalado; Depois de colocar o sensor, instale o parafuso de posicionamento

1 — - Fonte de alimentação positiva (não invertida)

2 —— - Power EARTH

3 — G(Saída atual negativa, que pode ser compartilhada com a fonte de alimentação)

4 — IDC (saída atual positiva), VDC (saída de tensão positiva)
