Visão geral

O sensor de corrente inteligente da série BA usa o princípio da indução eletromagnética para medir a corrente de AR na rede elétrica em tempo real e usa tecnologia constante de compensação corrente e linear para isolá-la e transformá-la em uma saída padrão de sinal DC, ou através da interface RS485 (protocolo Modbus-RTU) para transmitir os dados de medição. A fonte de alimentação de tensão de segurança DC24V ou 12V pode ser amplamente utilizada no campo da automação industrial. BA50L(II.)-AI é um transformador de corrente residual CA, que detecta principalmente a corrente de vazamento do sistema elétrico, pode compreender o estado de circuitos elétricos e equipamentos a qualquer momento, e prevenir incêndios e outros acidentes causados por vazamento.

Parâmetro

Parâmetro técnico			Índice
Aula de precisão			Classe 0.5
Entrada	Valor nominal	BA20(II.)-AI	ATUAL AC 0.5A, 50A, 200A, etc. AC 0~(0,5 ~200)A
		BA50(II.)-IA	AC atual 60A, 300A, 600A, etc. AC 0~(60~600)A
		BA50L(II.)-IA	AC atual 0.1A, 1A, etc. AC 0~(0.1~1)A
	Sobrecarga	Contínua 1,2 vezes, corrente instantânea 10 vezes/1S
	Potência absorvida	≤1VA
	Resposta de frequência	25Hz ~800Hz, especialmente adequado para a frequência industrial
Saída	Valor nominal	DC4~20mA, ou 0~20mA, 0~5V, 0~10V(1) etc.
	Resistência à carga	Quando a fonte de alimentação DC12V, a saída atual Classe 0.5 é ≤250Ω Quando a fonte de alimentação DC24V, a saída de corrente é de ≤500Ω, quando a saída de tensão é ≥1KΩ
	Comunicação	Interface RS485/Modbus-RTU(2)
Tempo de resposta		≤400ms
Fonte de alimentação	Voltagem	12V ou 24V
	Consumo de energia	≤1W
Resistência ao isolamento		>100MΩ
Força compressiva		Entre entrada/saída e fonte de alimentação 2.0KV/1min,50Hz
Coeficiente de Temperatura		-10°C~+55°C, ≤400ppm/°C
Ambiente	Temperatura	Trabalho: -10°C~+55°C Armazenamento: -25°C~+70°C
	Humidade	≤93%, sem condensação, sem gás corrosivo
	Altitude	≤2000m
Método de instalação		Trilho TS35, ou use parafusos para consertar o gabinete

Nota: (1)0~10V a saída só é adequada para fonte de alimentação DC24V;

(2)A função de comunicação é opcional.

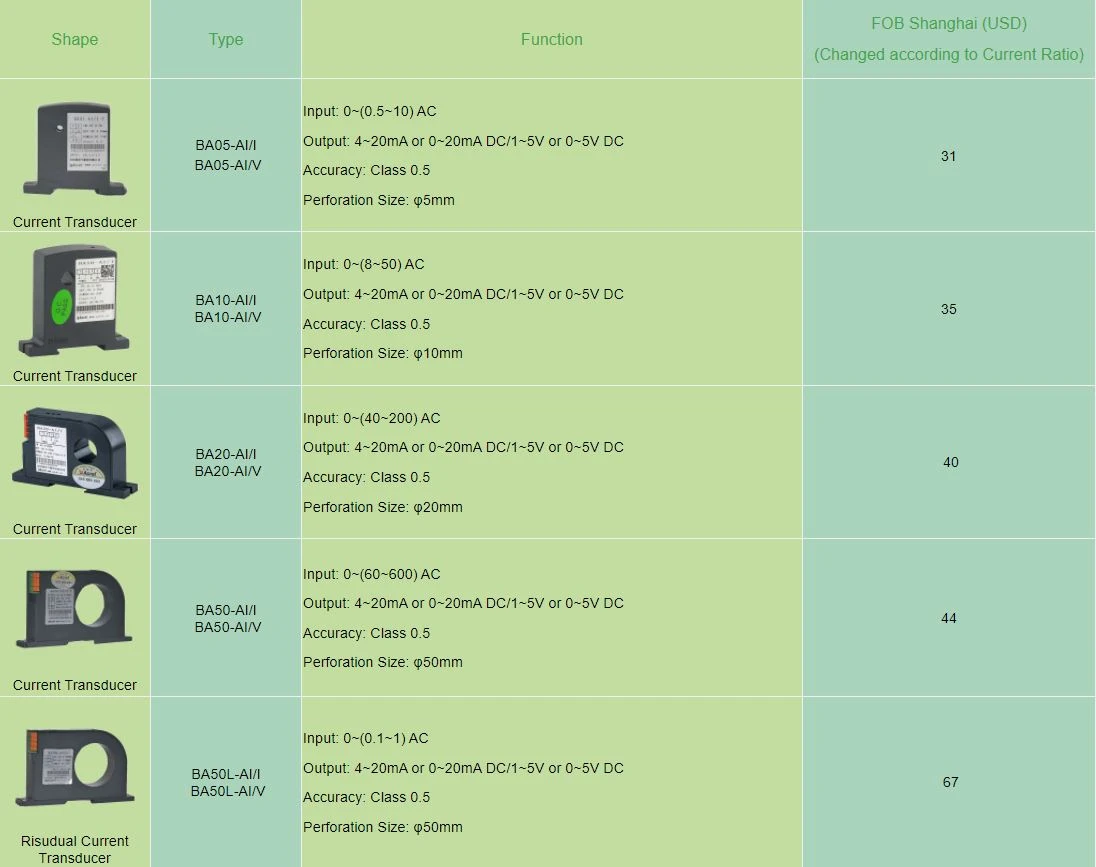

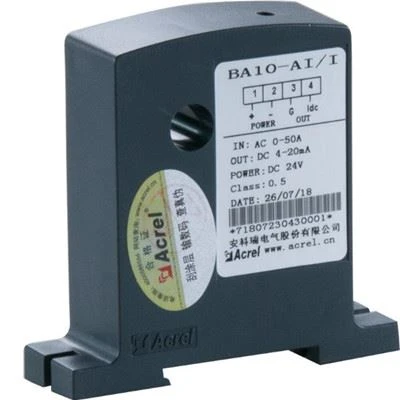

BA10-AI/I

●Aplicação: Automação industrial

●Entrada: medição de corrente CA até 50A

●Sobrecarga: 1,2 vezes o valor nominal

●Saída: DC 4-20mA

BA20-AI/V

●Aplicação: Automação industrial

●Entrada: medição de corrente CA até 200A

●Sobrecarga: 1,2 vezes o valor nominal

●Saída: DC 0-5V

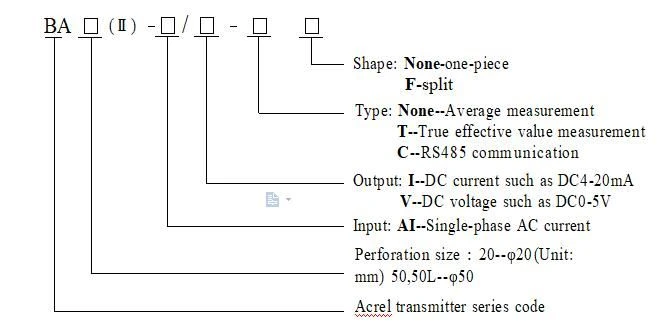

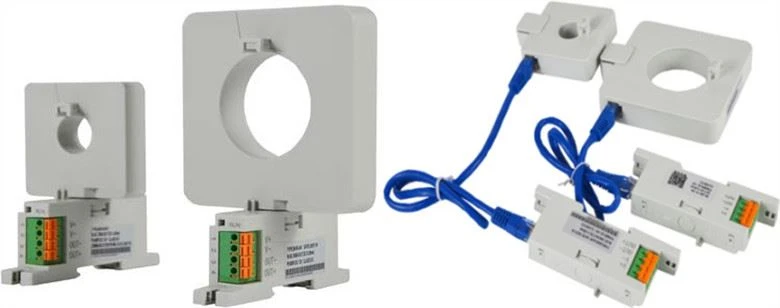

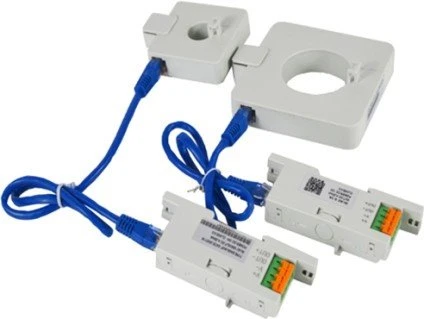

Aparência

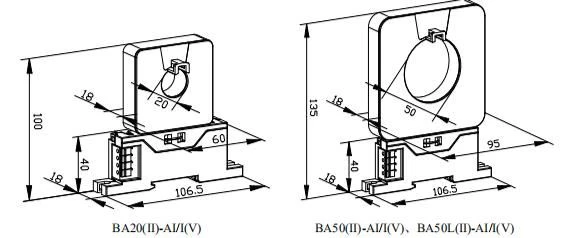

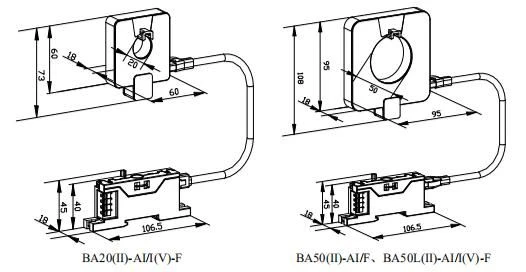

Dimensão

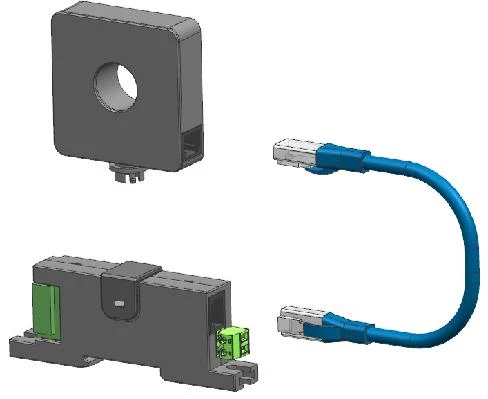

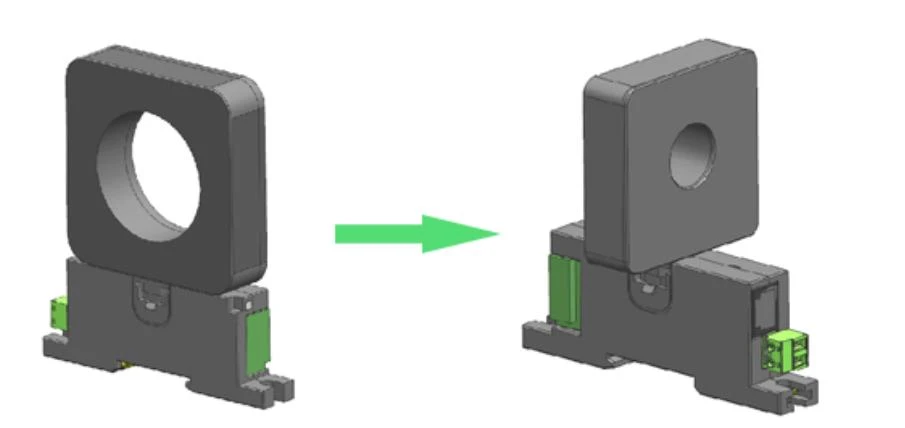

Instalação Integrada

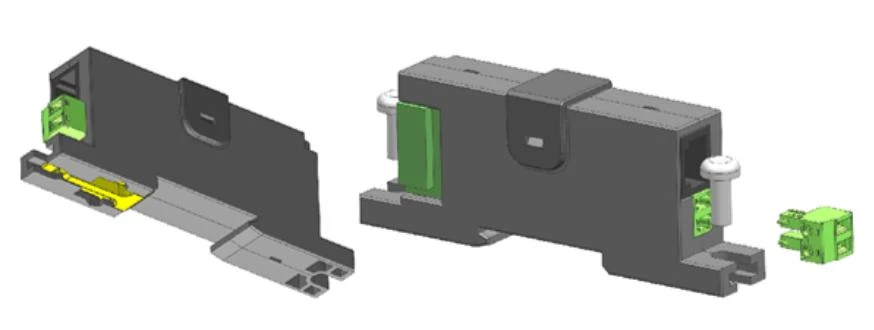

Instalação integrada, uma estrutura rotativa pode ser usada na peça perfurada.

Há Φ20, Φ50 de tamanhos de buracos para sua seleção.

O corpo principal pode ser conectado à tela de exibição para exibir parâmetros atuais e definidos quando a instalação integrada (use a tela de exibição existente na medida do possível)
