Visão geral

O transmissor elétrico da Série BD Acrel é um dispositivo que pode isolar e transmitir parâmetros elétricos, este Transdutor de Corrente de Três Fases funciona como um transmissor que converte a corrente AC ou tensão em sinal analógico DC linear isolando a entrada e a saída. Os Produtos estão em conformidade com a norma GB /T 13850-1998.

Função

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Fase&Fiação	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Entrada	Voltagem	L-L direto	Até 480V AC
		L-N direto	Até 276V AC
		Com PT externo	○	○	○	○	○
	Atual	Directo	Até 5A AC
	Atual	Com ct externo	○	○	○	○	○
Saída	Valor Normal	DC:4-20mA⁄0-20mA, 0-5V, 0-10V, assim por diante
	Resistência à carga	Saída atual≤600Ω Saída de tensão≥1000Ω
	Conteúdo de ondulação	<0.5% peak="">
Medição	Voltagem	□	—	—	□
	Atual		—	—	□	□	□
	Poder ativo/reativo	—	—	—	—	□	□
	Poder Aparente	—	—		—	□	□
	Fator de energia	—	—	R	—	□
	Frequência					□	□
Medição de Energia	±KWh	—	—	—	—	—	○
Classe de Precisão	0.5%
Comunicação	Interface: RS485 Protocolo: Modbus-RTU			—
Saída analógica	DC 0-5V,0-10V,0-20mA,4-20mA
Saída de pulso

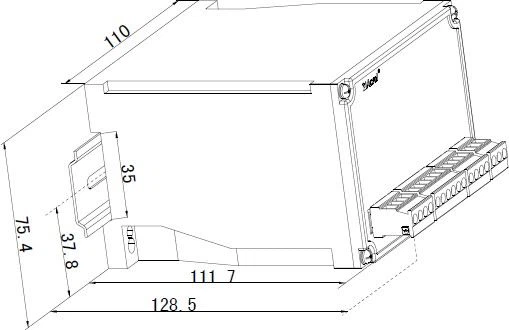

Dimensões(mm)	Habitação (WxHxD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Poder Auxiliar		85-265V AC/DC,DC24V,DC48V
Temperatura	Operação	-10 a 55°C
Temperatura	Armazenamento	-25 a 70°C
Humidade		Até 95%, sem condensação
Instalação		(Ferroviário) Correção DIN35 no cubículo com parafusos
Padrões		GB/T 13850

'○': Sim '-' Não'' Opcional


	Transdutor de eletricidade da série BD-3P ● Tensão\Corrente\Fator de energia\Frequência ● Sobrecarga: 1,2 vezes o valor nominal ● Saída analógica DC 0-5V/0-10V/0-20mA/4-20mA

Transdutor de corrente de fase única da série BD-AI ● Corrente AC ● Sobrecarga: 1,2 vezes o valor nominal ● Saída analógica DC 0-5V/0-10V/0-20mA/4-20mA
