Descrição da produção

Os sensores de tensão DC da série BM são o módulo de medição que converte a tensão DC medida na corrente DC proporcional ou sinal de tensão DC de acordo com a teoria do isolamento óptico. O lado de entrada está altamente isolado do lado de saída.

Alta precisão, linearidade e integração, tamanho pequeno, estrutura simples, estabilidade a longo prazo e adaptabilidade a várias condições de trabalho. São amplamente utilizados para controle e detecção de sistemas de equipamentos elétricos nos setores de energia, petróleo, mina, química, ferrovia, comunicação, automação predial.

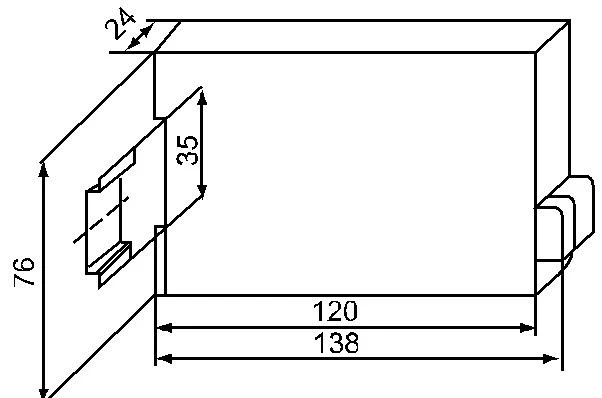

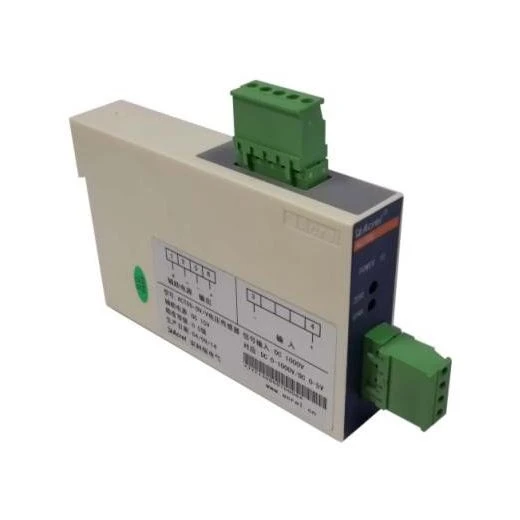

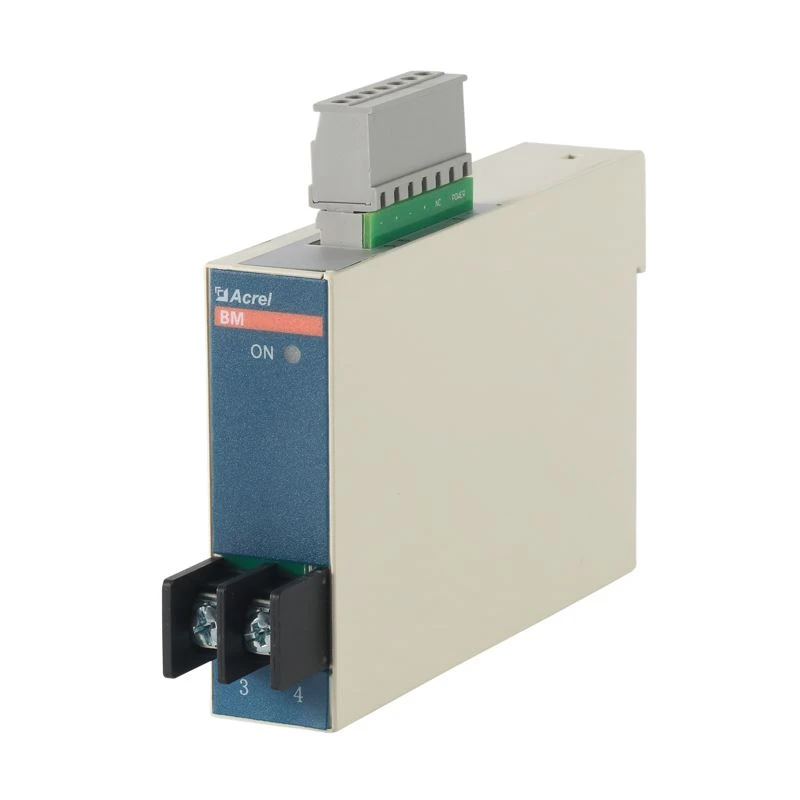

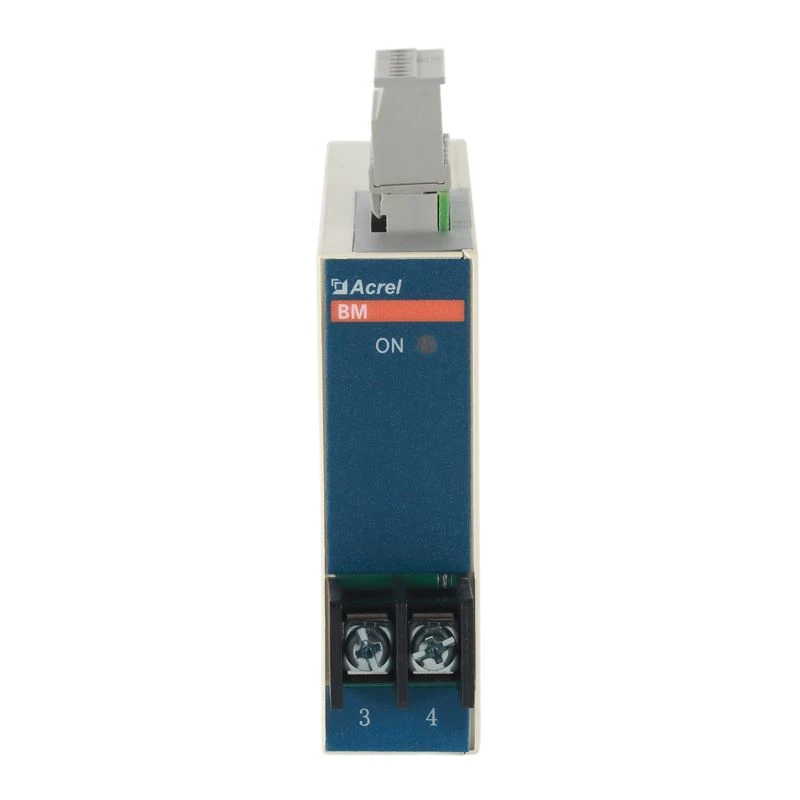

Aparência

Parâmetros

Parâmetros técnicos		Índice
Entrada		Tensão nominal DC300~1500V
		Faixa de tensão de medição 120% * Vpn
Saída	Valor nominal	tensão:DC 0-5V-DC0-10V; atual:DC 4-20mA[DC 0-20mA
	Proteção contra sobrecarga	Produção máxima≤ 150% da escala completa
	Resistência à carga	>5000Ω(saída de tensão)/<450ω(current>
Fonte de alimentação		DC12V / DC15V / DC24V / DC48V (Opcional)
Grau de precisão		0.5
resistir tensão		A frequência de energia aumenta a tensão de 3500VAC entre entrada/ saída e fonte de energia
Erro de linearidade		0.2%
Tensão de deslocamento / Corrente de deslocamento (Ta =+25°C)		50mV (corresponder à saída de tensão)/80uA(corresponder à saída atual)
Tempo de resposta		≤ 30mS
Resistência ao isolamento		>20MΩ@DC500V
Método de instalação		Com guia ferroviário TS35
Condições ambientais	Temperatura	Temperatura de operação:-10°C-+55°C; temperatura de armazenamento: -40°C-+85°C
	Humidade	≤93% RH, sem recaída, sem gás agressivo
	Altitude	≤2500m
