Informação

Característica

1)Comunicação:RS485/Modbus-RTU

2)Multi-circuito:Saída DC24V de 2 circuitos independentes A mais B

3) Avaliados como U e I:U:DC48V/240V/336V I:5V

Função

·A mais B duas linhas DC independentes de tensão, corrente, potência, energia elétrica, monitoramento de temperatura e umidade de 1 canal

·8 entradas de status de comutação

·4 saídas de status de comutação

·3 comunicações RS485

Instalação

RUÍDO 35mm

Dimensão (C*L*A):

180*90*45

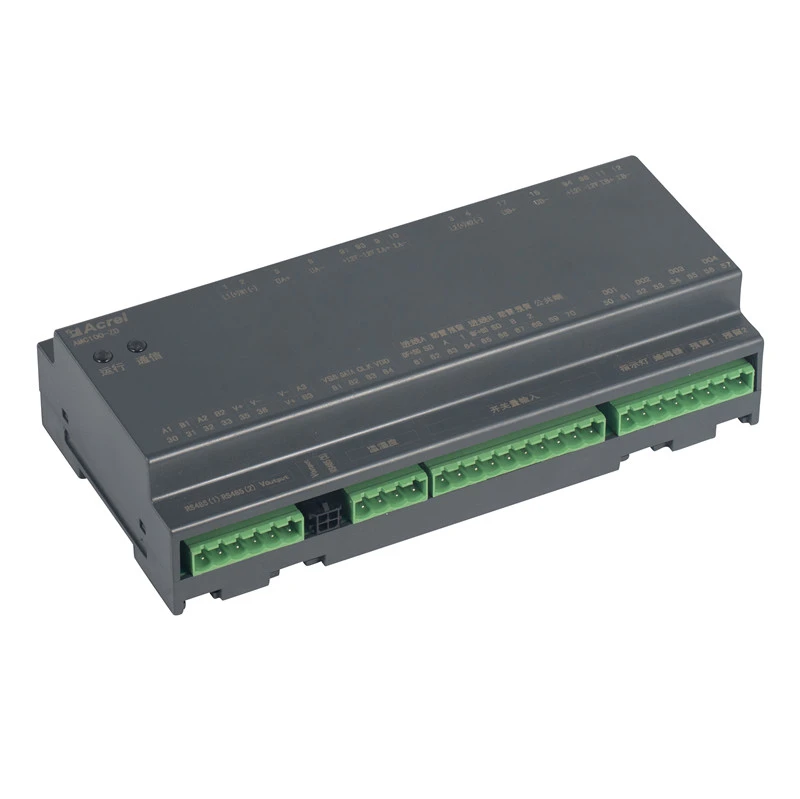

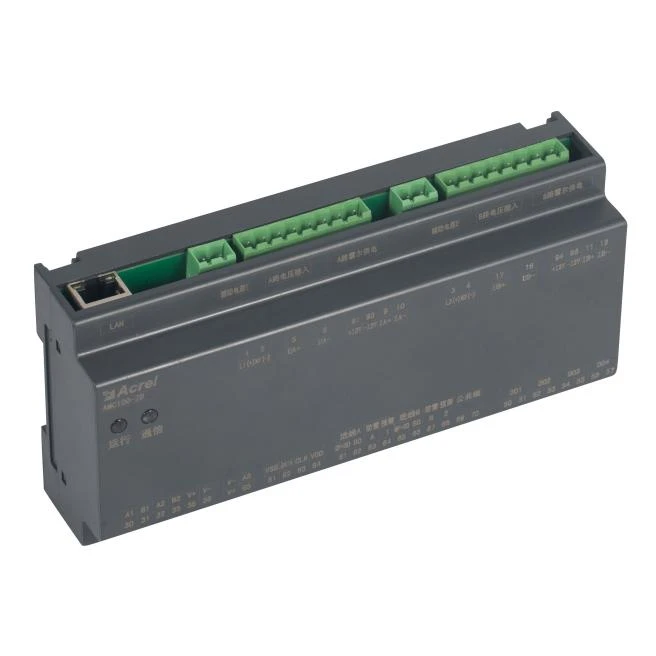

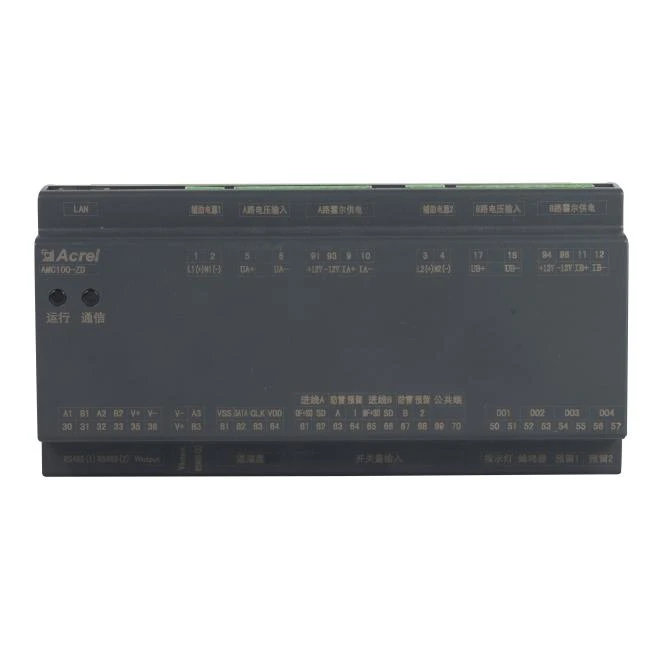

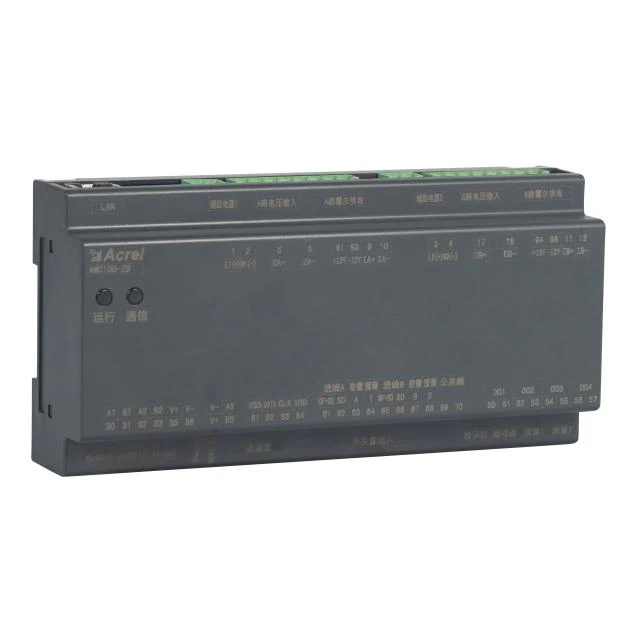

Aparência

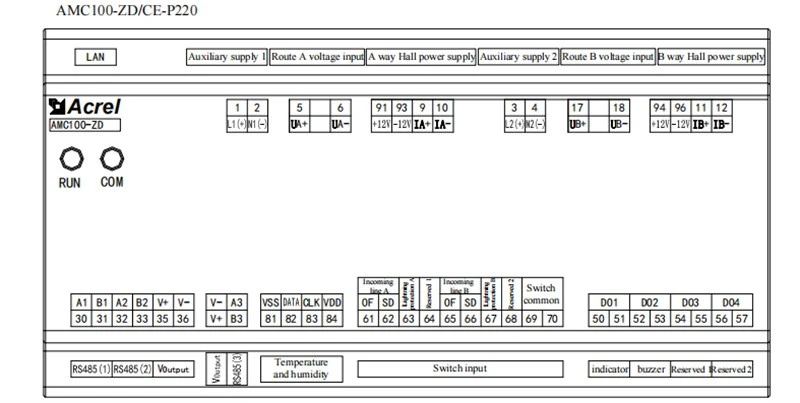

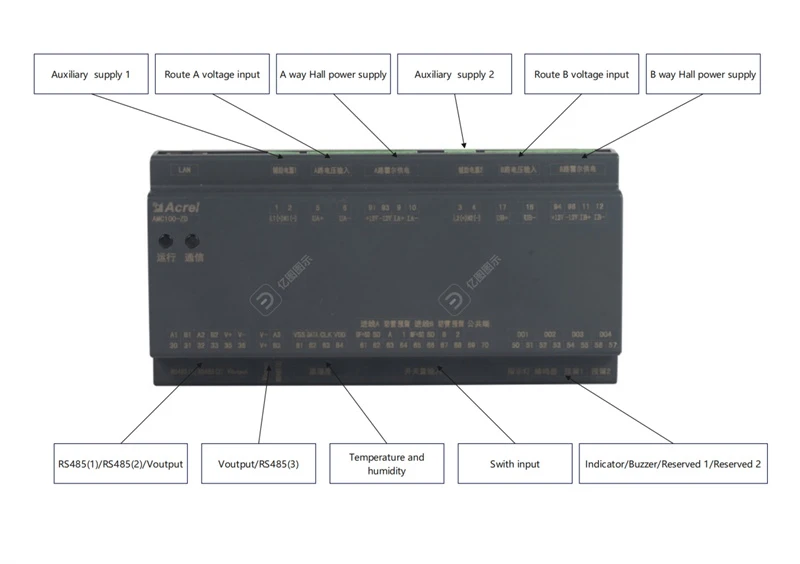

Fiação

Parâmetro

Sistema de distribuição		CC
Tensão do barramento	Tensão nominal	48 VCC, 240 VCC, 336 VCC
	Faixa de medição	±20 por cento
	Sobrecarga	Tensão instantânea 2 vezes por segundo
Circuito de entrada atual	Avaliado	5V（Sensor Hall, ±12V alimentado por AMC100-ZD）
	Sobrecarga	A duração é de 1,2 vezes, instantânea 10 vezes/segundo
Ambiente	Altitude	Menor ou igual a 2500m
	Temperatura	Operação:-15 grau -55 grau Armazenamento:-25 grau -70 grau
	Umidade	Umidade relativa menor ou igual a 93 por cento
Instalação		Método de instalação em trilho DIN35mm ou placa inferior
Fonte de alimentação auxiliar		AMC100-ZD:potência do sinal（menor ou igual a 15W） Fonte de alimentação independente AMC100-ZD-P24:DC 12-24V AMC100-ZD-P220: 1, quando a tensão constante é DC240V, DC336V, alimentada por AC220V, Fonte independente DC240V, DC336V 2, quando a tensão constante é DC48V, alimentada por fonte independente DC48V
Resistência de isolamento		A resistência de isolamento entre todos os terminais e as partes condutoras do invólucro deve ser de pelo menos 100MΩ
Saída do interruptor		4 canais 3A 250 VCA/3A 30 VCC
Trocar entrada		8 nós secos
Comunicação		1 canal isolado RS485/Modbus-RTU para o sistema de fundo 1RS485/Modbus-RTU para tela sensível ao toque Conexão 1RS485/Modbus-RTU ao módulo downstream 1-a função de comunicação Ethernet do canal é opcional
Instalação		Instalação em trilho DIN35mm ou placa inferior

cotação

Forma	Tipo	Função	FOB Shang Hai (USD)
	AMC100-ZA	Monitoramento dos parâmetros de potência total do circuito de entrada CA trifásico duplo A mais B, 8 entradas de status de comutação, 4 saídas de status de comutação, 2 monitoramentos de vazamento, 1 detecção de temperatura e umidade, 3 comunicações RS485	148
	AMC-FA30	Monitore os parâmetros de potência total de um total de 30 ramificações de tomadas CA duplas A mais B e 1 comunicação RS485	133
	AMC-FA48	Monitore os parâmetros de potência total de um total de 48 ramificações de tomadas CA duplas A mais B e 1 comunicação RS485	177
	AMC-FAK30	Monitore todos os parâmetros de energia e altere o status de um total de 30 ramificações de tomadas CA duplas A mais B e 1 comunicação RS485	177
	AMC-FAK48	Monitore todos os parâmetros de energia e altere o status de um total de 48 ramificações de tomadas CA duplas A mais B e 1 comunicação RS485	237
	AMC100-ZD	Monitora a tensão, corrente, potência e energia elétrica de 2 linhas de entrada independentes A mais B, 8 entradas de comutação, 4 saídas de comutação, 1 detecção de temperatura e umidade e 3 comunicações RS485	148
	AMC100-FD30	Monitore os parâmetros de potência total das linhas de saída DC duplas A mais B em um total de 30 filiais e 1 comunicação RS485	133
	AMC-FD48	Monitore os parâmetros de potência total das linhas de saída DC duplas A mais B em um total de 48 filiais e 1 comunicação RS485	177
	AMC100-FDK30	Monitore os parâmetros de potência total e o status de comutação (ativo) da tomada DC dupla A mais B, 30 filiais e 1 comunicação RS485	177
	AMC100-FDK48	Monitore os parâmetros de potência total e o status de comutação (ativo) da tomada DC dupla A mais B, 48 ramificações e 1 comunicação RS485	237
