Informação

Característica

1)Comunicação:RS485/Modbus-Rtu

2)Multi-circuito:Saída DC24V de 2 circuitos independentes A mais B

3) Avaliados como U e I:U: CA 220 V/380 V I: 5A

Função

·Tensão do barramento da linha principal trifásica de 2 circuitos independentes A mais B, corrente, potência ativa, potência reativa, potência aparente, fator de potência, energia ativa, energia reativa, tensão zero-terra, corrente de fuga, corrente de sequência zero, total conteúdo harmônico (THD), 2-63 harmônicos, temperatura ambiente e umidade.

·8 entradas de status de comutação,

·4 saídas de status de comutação, 2 monitoramento de vazamento

·3 comunicações RS485

Instalação

RUÍDO 35mm

Dimensão (C*L*A):

180*90*45

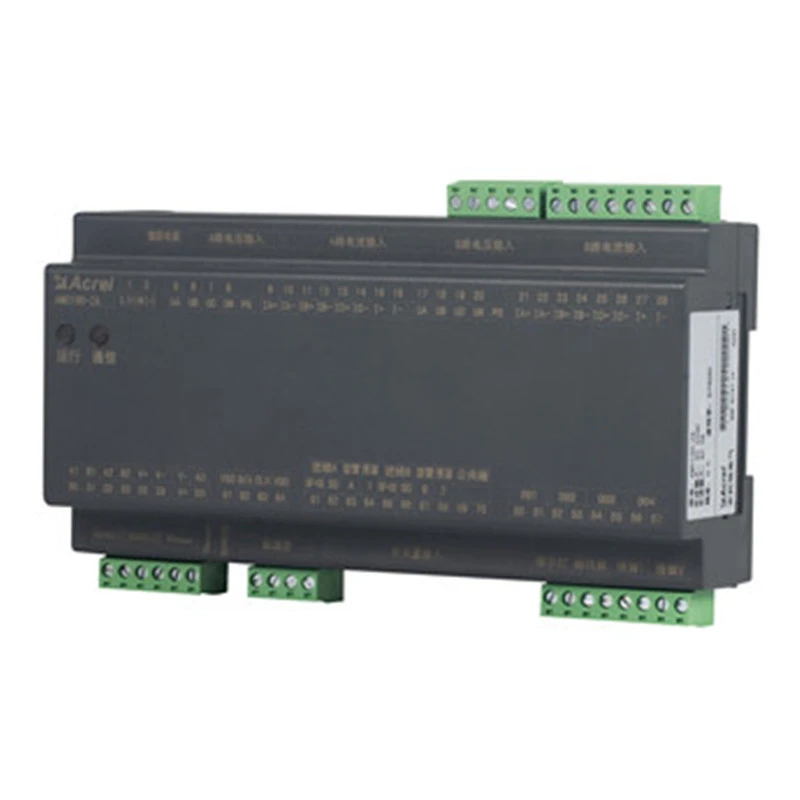

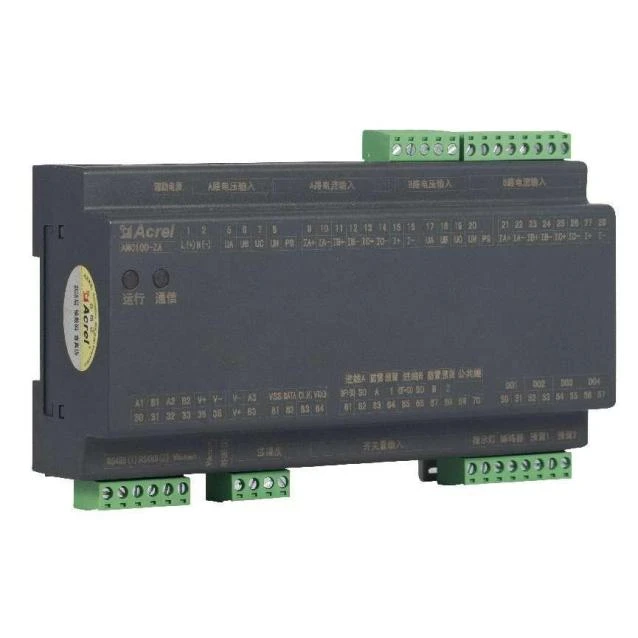

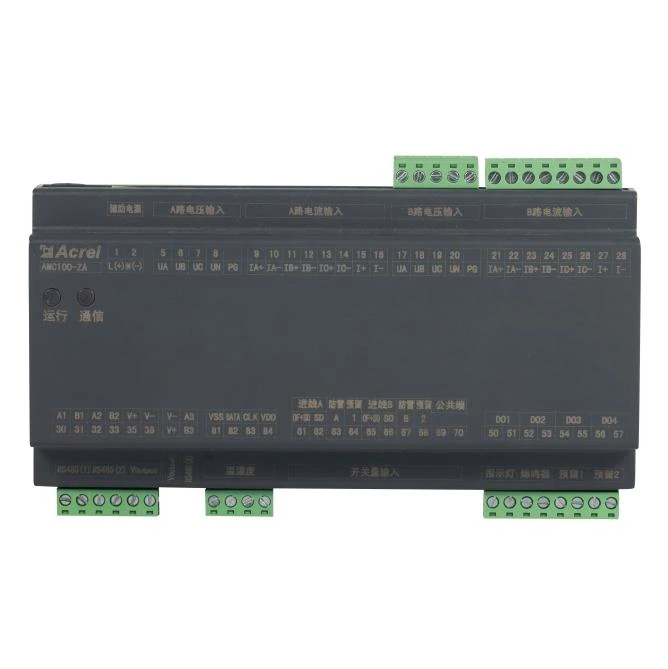

Aparência

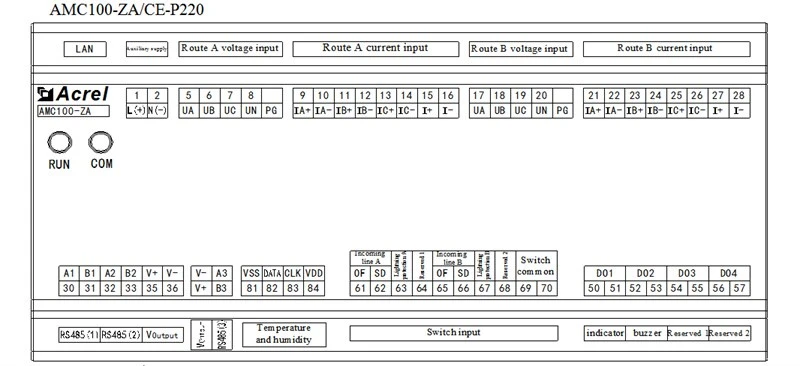

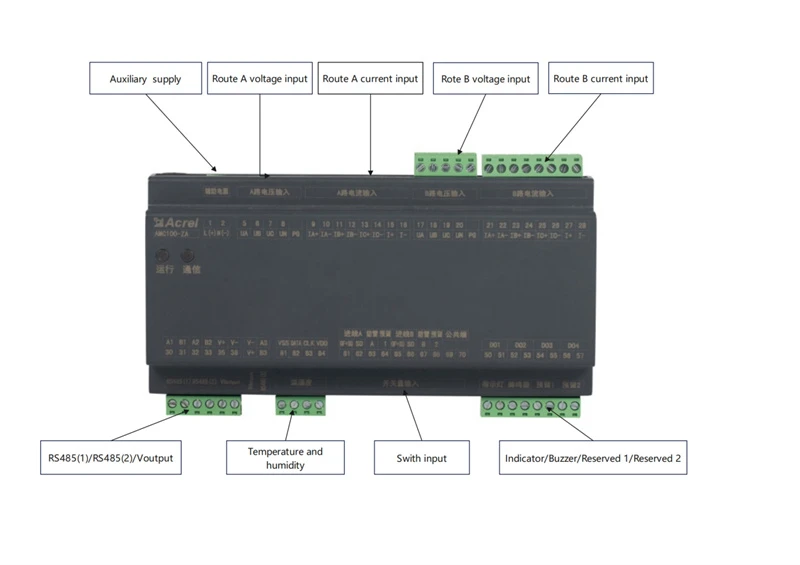

Fiação

Parâmetro

Sistema de distribuição		Corrente alternada
Tensão do barramento	Tensão nominal	220V
	Faixa de medição	±20 por cento
	Sobrecarga	Tensão instantânea 2 vezes/seg
Circuito de entrada atual	Avaliado	Secundário 5A
	Faixa	0-6A
	Sobrecarga	Contínuo 1,2 vezes, instantâneo 10 vezes/seg
Precisão	Linha de entrada	Nível de tensão/corrente {{0}}.2, nível de potência/energia ativa 0,5, nível de potência/energia reativa 1
	Temperatura	±1 grau
	Umidade	±5 por cento
Frequência		CA45-65Hz
Fonte de alimentação auxiliar		AMC100-ZA: sinal para tomada de energia (menor ou igual a 15W) AMC100-ZA-P220: fonte de alimentação independente de 220V AMC100-ZA-P24: DC 12-24 V fonte de alimentação independente
Resistência de isolamento		A resistência de isolamento entre todos os terminais e as partes condutoras do invólucro não é inferior a 100MΩ
Saída do interruptor		4 canais 3A 250 VCA/3A 30 VCC
Trocar entrada		8 nós secos
Comunicação		1 RS485/Modbus-RTU isolado para o sistema de segundo plano 1 RS485/Modbus-RTU para tela sensível ao toque 1 Módulo downstream de conexão RS485/Modbus-RTU Função de comunicação Ethernet de canal 1- opcional

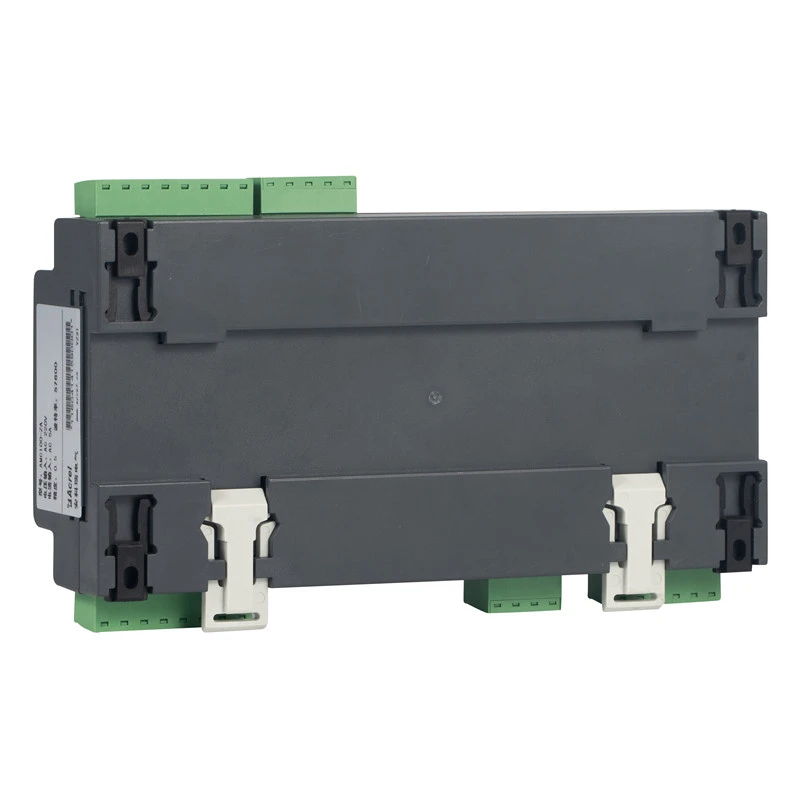

Instalação		Instalação em trilho DIN35mm ou placa inferior

cotação

Forma	Tipo	Função	FOB Shang Hai (USD)
	AMC100-ZA	Monitoramento dos parâmetros de potência total do circuito de entrada CA trifásico duplo A mais B, 8 entradas de status de comutação, 4 saídas de status de comutação, 2 monitoramentos de vazamento, 1 detecção de temperatura e umidade, 3 comunicações RS485	148
	AMC-FA30	Monitore os parâmetros de potência total de um total de 30 ramificações de tomadas CA duplas A mais B e 1 comunicação RS485	133
	AMC-FA48	Monitore os parâmetros de potência total de um total de 48 ramificações de tomadas CA duplas A mais B e 1 comunicação RS485	177
	AMC-FAK30	Monitore todos os parâmetros de energia e altere o status de um total de 30 ramificações de tomadas CA duplas A mais B e 1 comunicação RS485	177
	AMC-FAK48	Monitore todos os parâmetros de energia e altere o status de um total de 48 ramificações de tomadas CA duplas A mais B e 1 comunicação RS485	237
	AMC100-ZD	Monitora a tensão, corrente, potência e energia elétrica de 2 linhas de entrada independentes A mais B, 8 entradas de comutação, 4 saídas de comutação, 1 detecção de temperatura e umidade e 3 comunicações RS485	148
	AMC100-FD30	Monitore os parâmetros de potência total das linhas de saída DC duplas A mais B em um total de 30 filiais e 1 comunicação RS485	133
	AMC-FD48	Monitore os parâmetros de potência total das linhas de saída DC duplas A mais B em um total de 48 filiais e 1 comunicação RS485	177
	AMC100-FDK30	Monitore os parâmetros de potência total e o status de comutação (ativo) da tomada DC dupla A mais B, 30 filiais e 1 comunicação RS485	177
	AMC100-FDK48	Monitore os parâmetros de potência total e o status de comutação (ativo) da tomada DC dupla A mais B, 48 ramificações e 1 comunicação RS485	237
