Descrição

O medidor elétrico monofásico ADL100 é projetado para medição de energia ativa monofásica em sistemas de baixa tensão, ao mesmo tempo em que pode medir parâmetros elétricos como tensão, corrente, potência e assim por diante. Também há RS485 que pode ser escolhido. Este medidor de potência tem as vantagens de menor volume, alta precisão, boa EMC, fácil instalação, etc. Todos os medidores atendem aos requisitos técnicos relacionados de medidores de potência eletrônicos nas normas IEC62053-21,IEC62053-22.

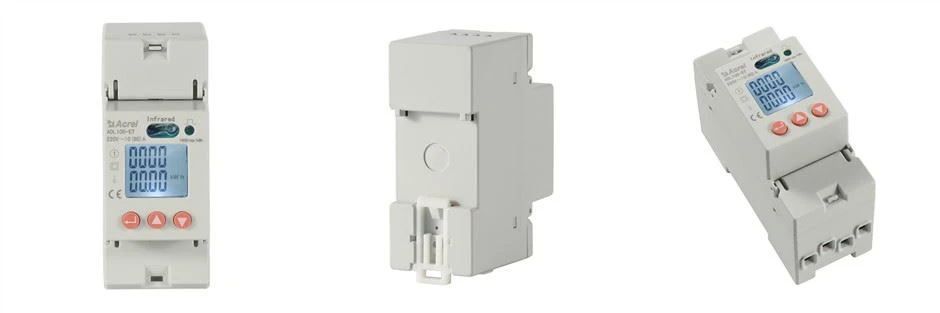

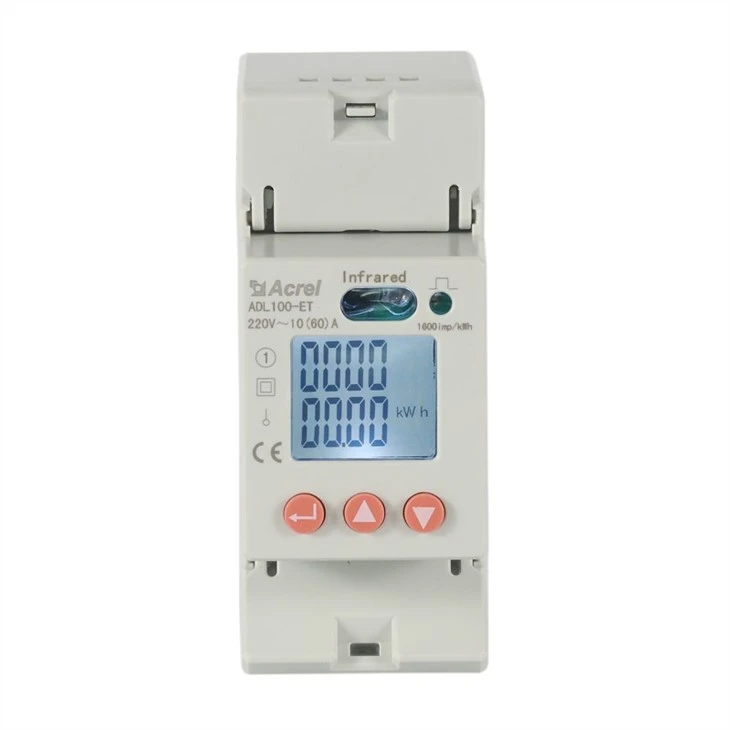

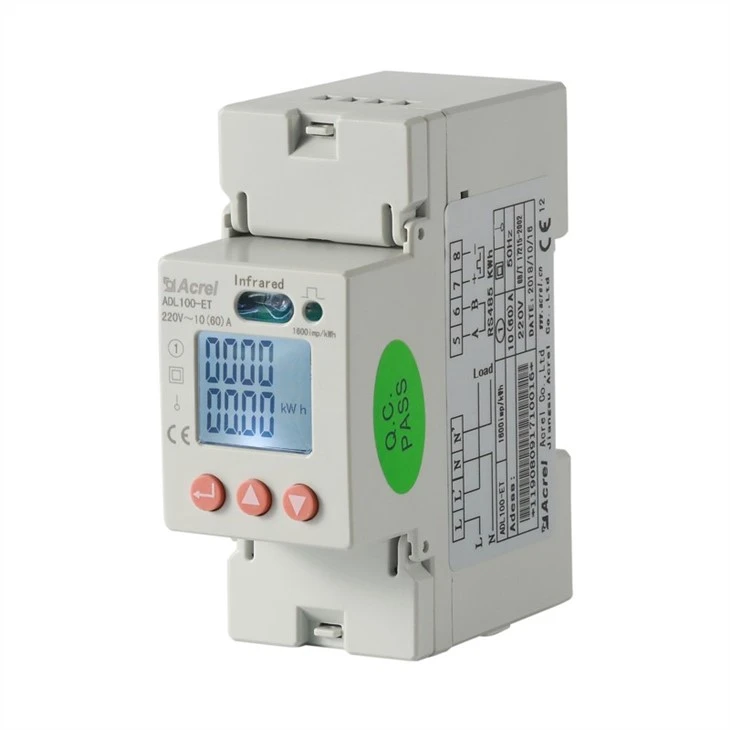

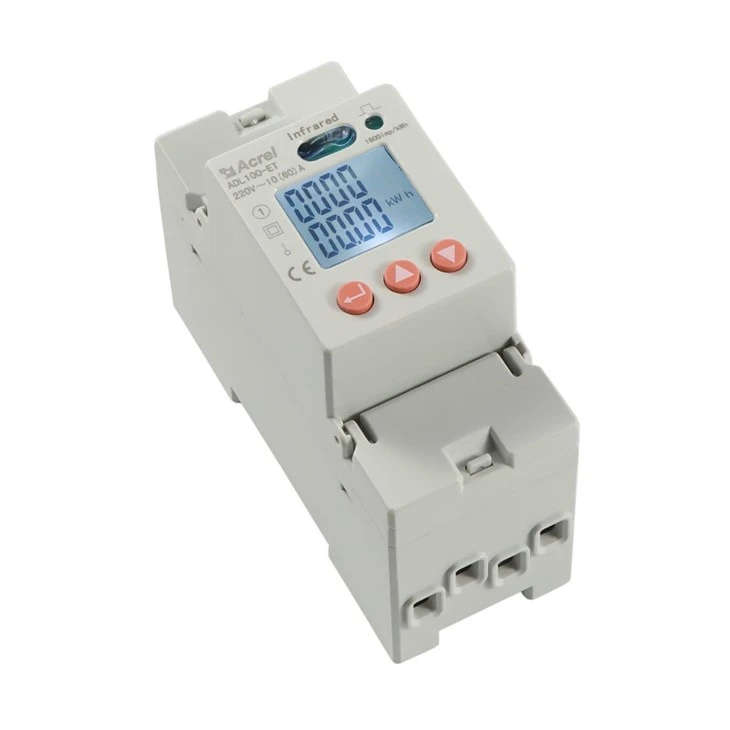

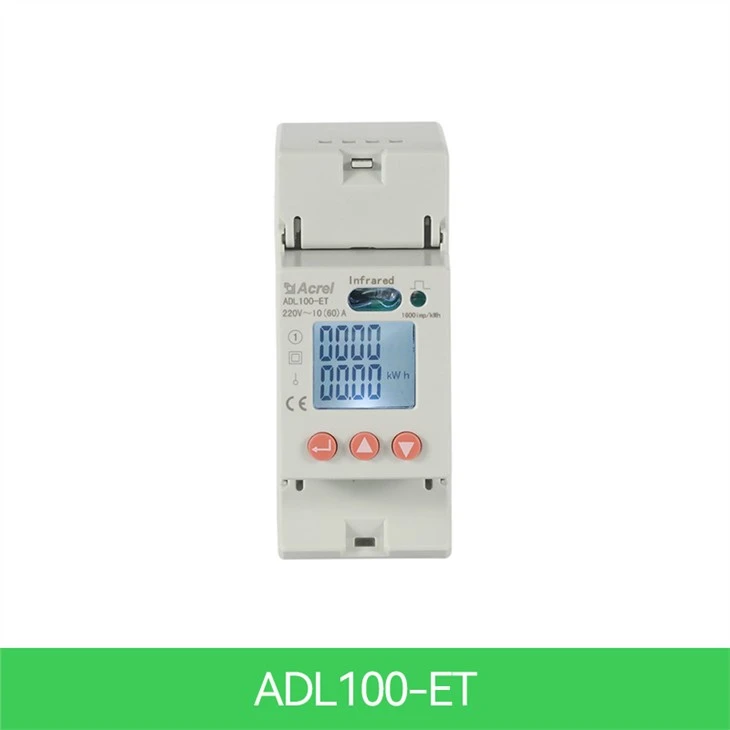

Aparência

1.1

Parâmetro

Tensão de entrada	Tensão de referência	CA 220V
	Frequência de referência	50Hz
	Consumo de energia	<10VA
Corrente de entrada	Corrente básica	10A
	Corrente máxima	60A
	Corrente inicial	4 libras
	Consumo	<4VA (Maximum current)
Desempenho de medição	Precisão da medição	1aula
Desempenho de medição	Faixa de medição	000000.00~999999999kWh
Precisão do relógio		Erro menor ou igual a 0.5s/d
Pulso ativo	Largura de pulso	80±20ms
Pulso ativo	Constante de pulso	1600 imp/kWh,LED
Comunicação	Interface	RS485(A+,B-)
	Modo de conexão	Condutores de par trançado blindado
	Protocolo	MODBUS-RTU

Função

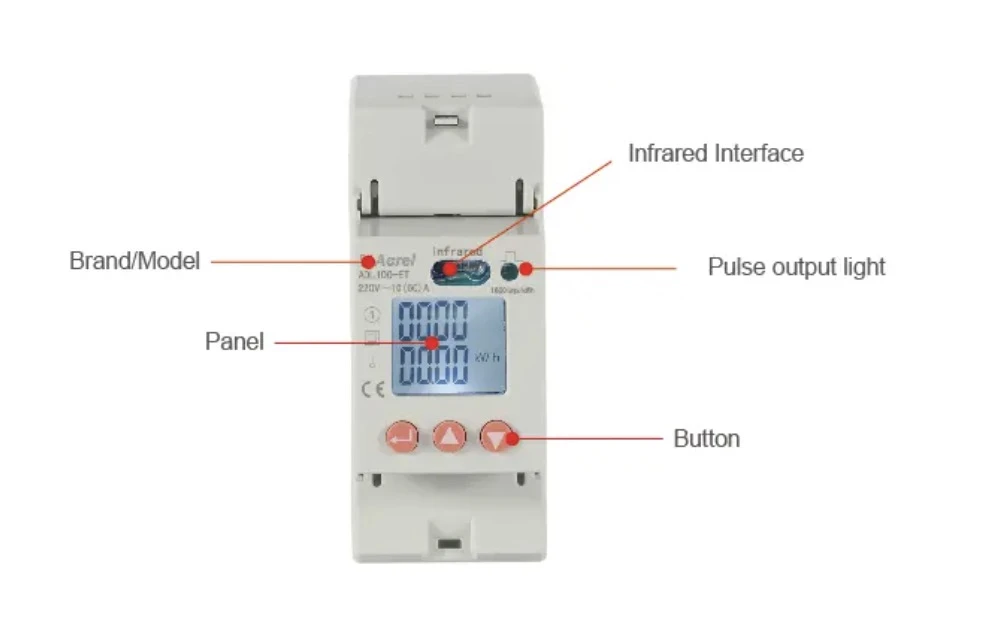

intro

Função	Descrição da função	Função fornecer
Medição de kWh	kWh ativo monofásico (positivo e negativo)	■

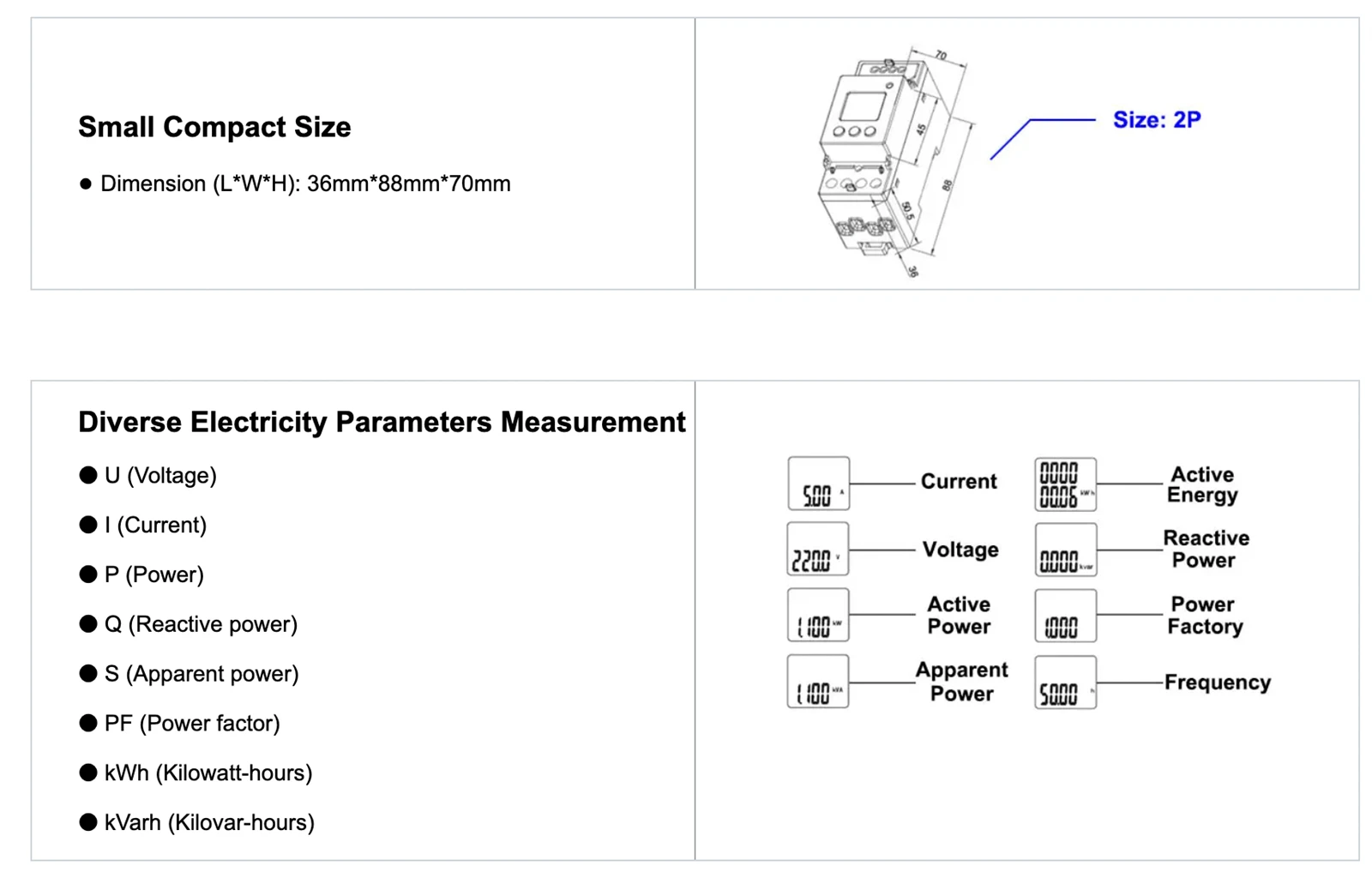

Medição de parâmetros elétricos	Tensão, Corrente, Potência ativa, Potência reativa, Potência aparente, Fator de potência e Frequência	■
Tela LCD	Seção LCD de 8 bits	■
Programação chave	3 teclas para definir parâmetros como código, endereço, taxa de transmissão, multitarifa e protocolo de comunicação	■
Saída de pulso	Saída de pulso de energia ativa	■

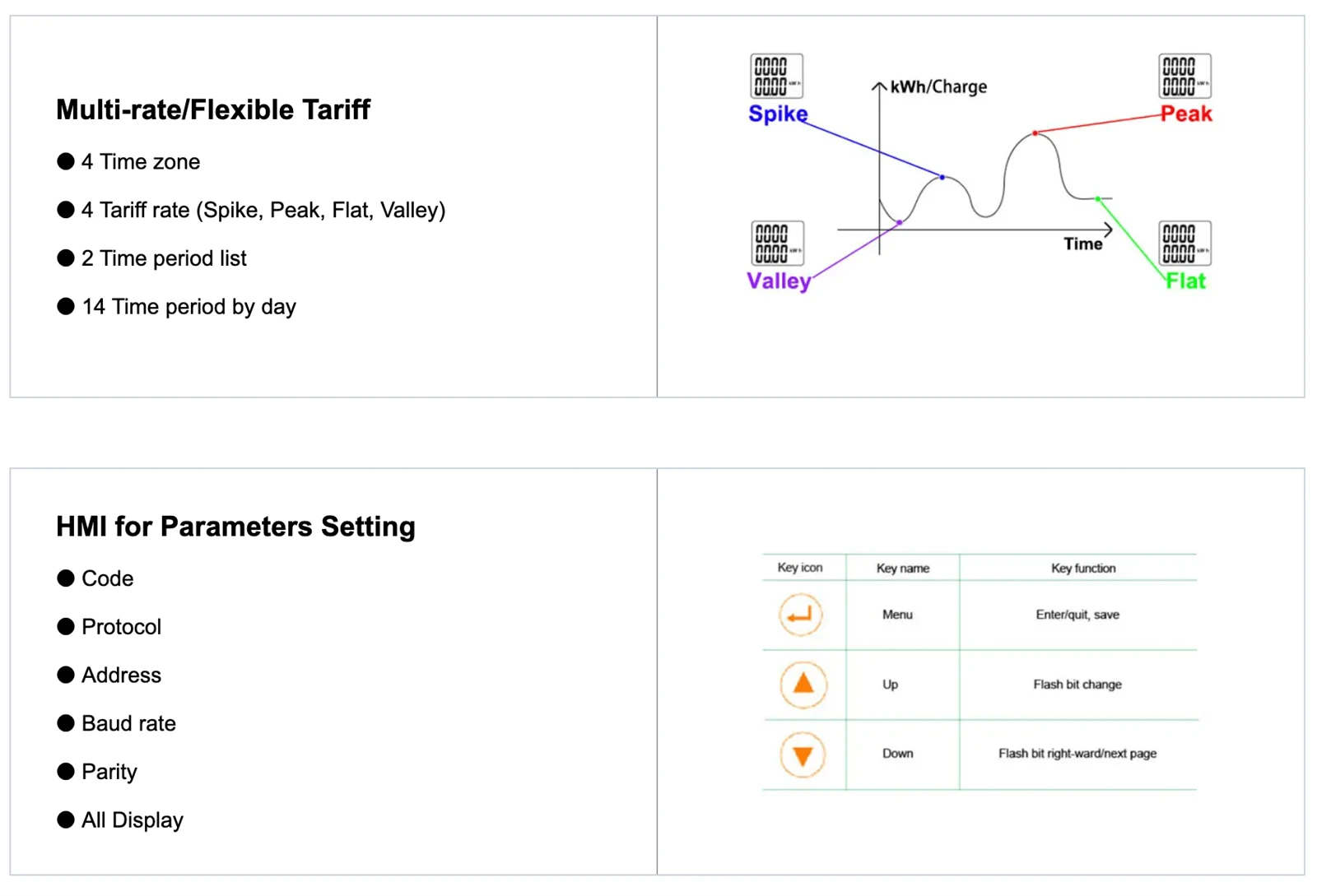

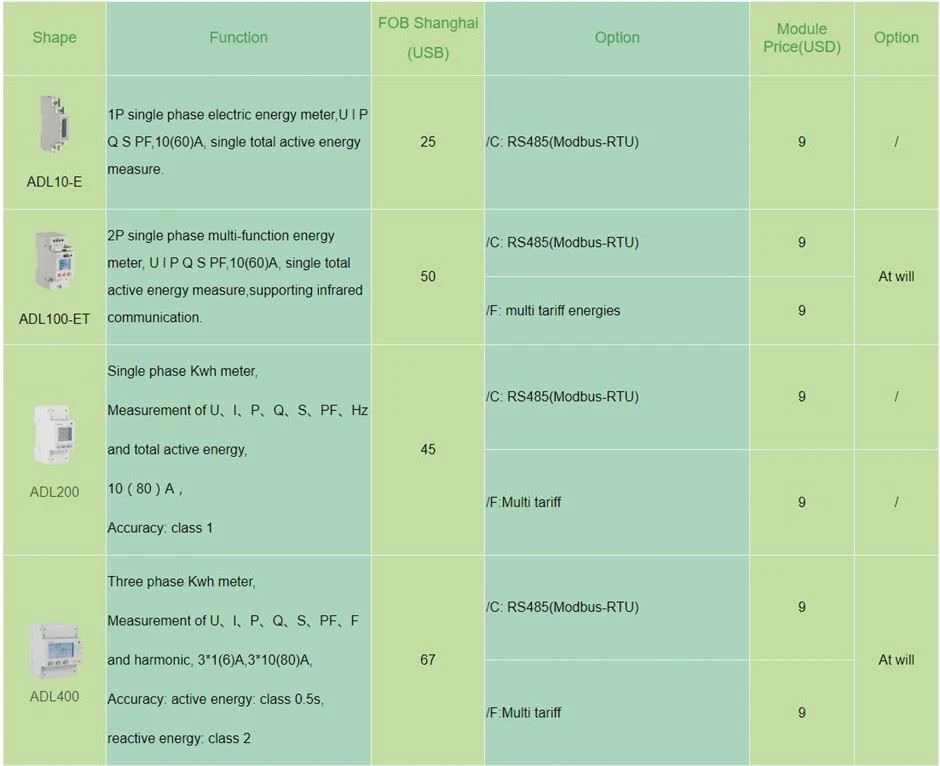

Multi-tarifário	Adapte 4 fusos horários, 2 listas de intervalos de tempo, 14 intervalos de tempo por dia e 4 tarifas	□F

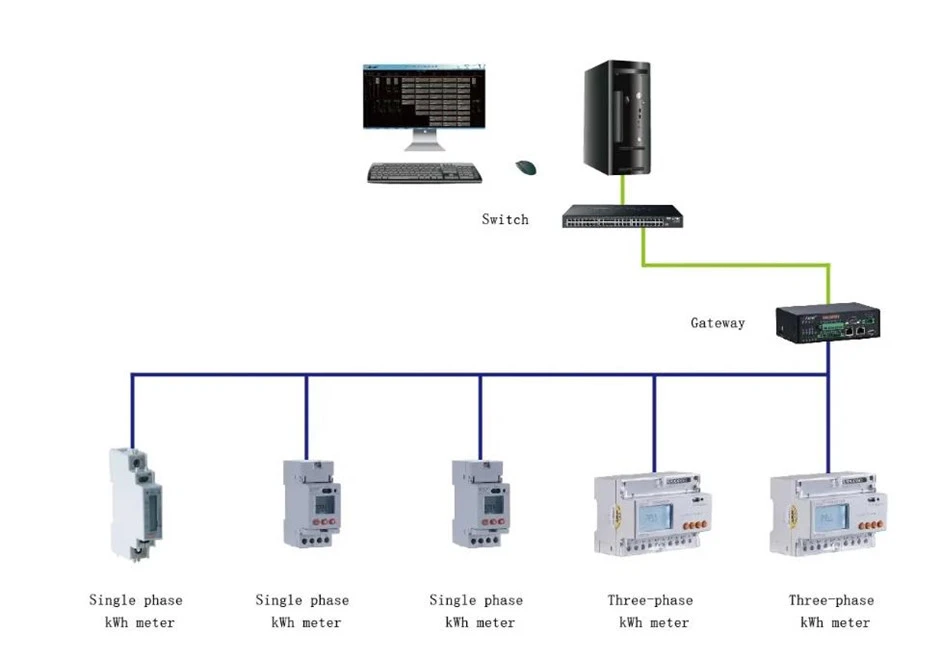

Comunicação	Interface de comunicação: RS485, Protocolo de comunicação: MODBUS-RTU	□C
Comunicação	Comunicação infravermelha	■

function-min

function2-min

Dimensões

1.2_

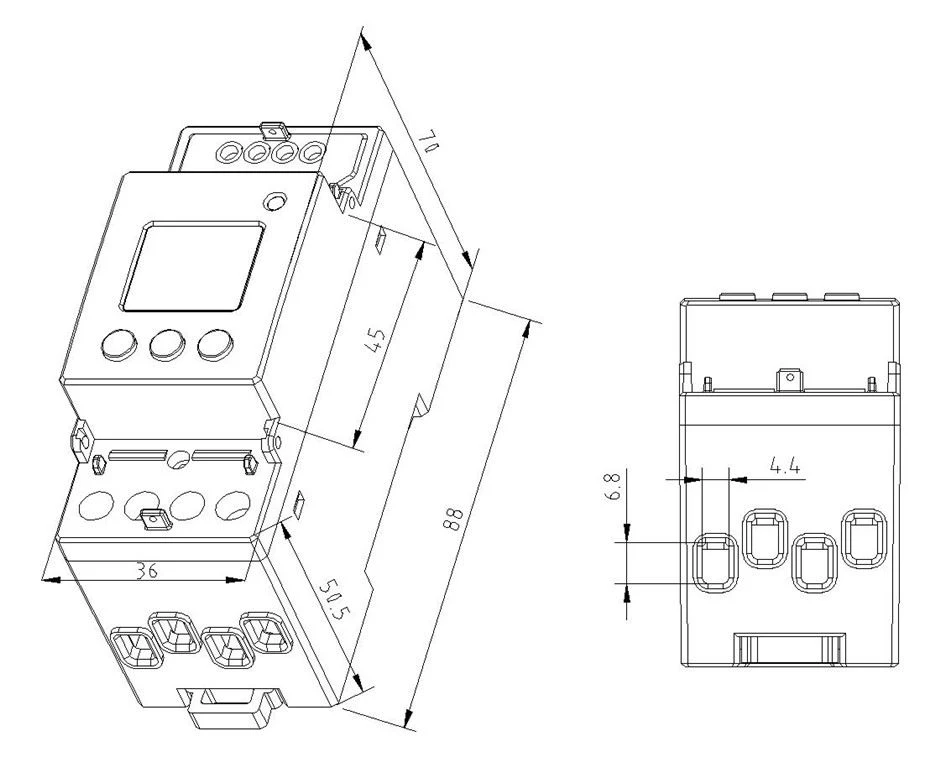

Dimensões do instrumento

Nota: O torque não deve ser maior que 4.0N·m

1.3

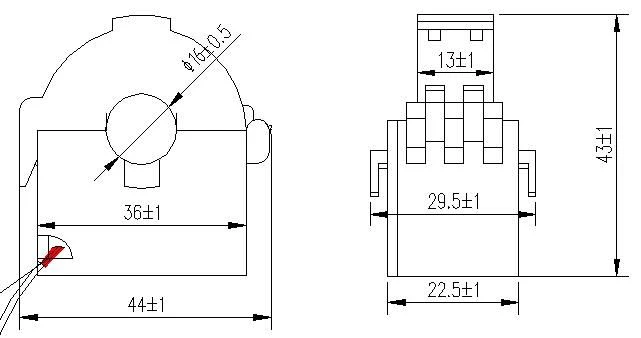

Dimensões externas do transformador

Fiação

1.4_

1.5

10(60)A

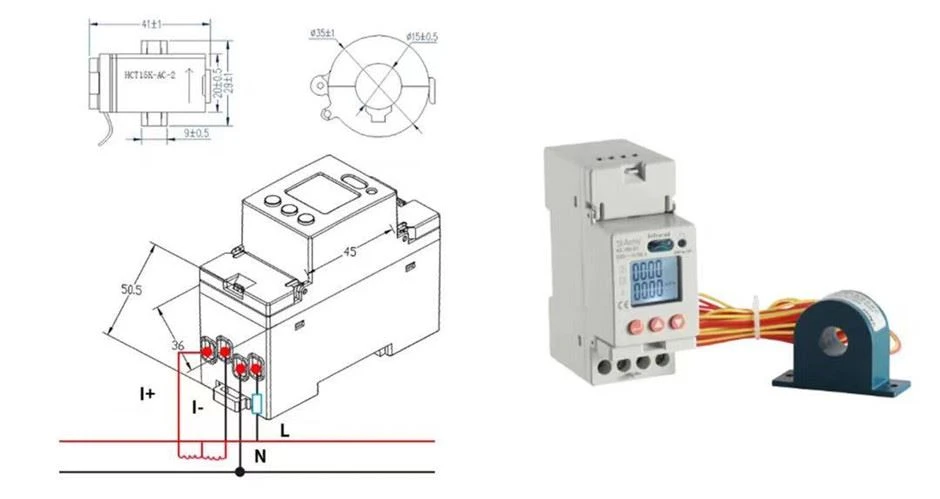

O medidor elétrico monofásico ADL100 usou o método de conexão direta. Preste atenção à direção de entrada e saída durante a fiação e aperte bem os parafusos, evitando que o medidor funcione de forma anormal.
