Descrição do produto
 O transformador de corrente de medição Acrel tem uma faixa de medição de corrente primária de {{0}}A, o nível de precisão de 0.2 classe ou 0,5 classe, transforma o valor de corrente alto em 5A ou 1 A, dedicado a medição industrial, podendo ser usado em conjunto com um medidor de energia elétrica de faturamento, sendo a medição precisa e confiável. |
Nosso transformador de medição de corrente usou um design flip, aparência bonita e fiação conveniente. O material da tampa flip selecionado policarbonato transparente pode ver claramente a fiação do condutor secundário. O tipo de orifício de combinação circular pode ser usado como um sinal de corrente CA para passar pelos componentes de configuração do cabo e do barramento e geralmente é usado em combinação com instrumentos de medição elétricos.

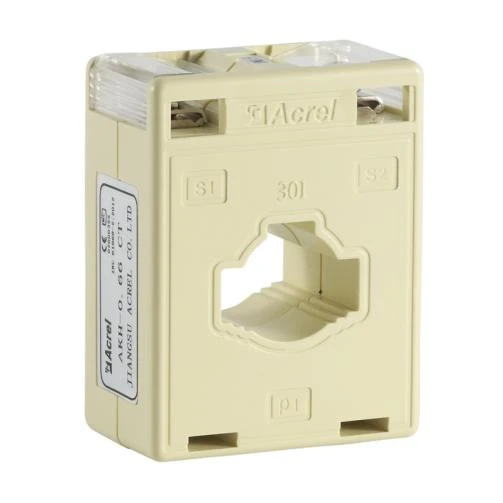

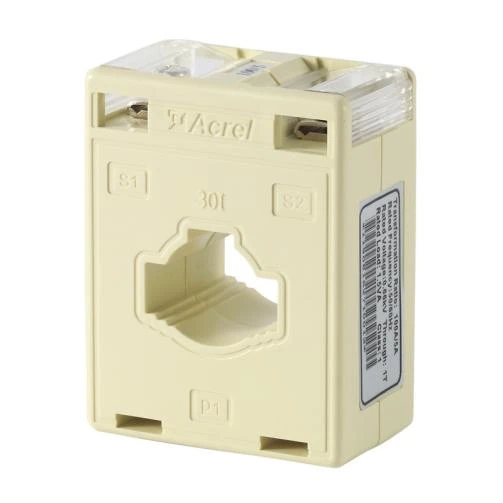

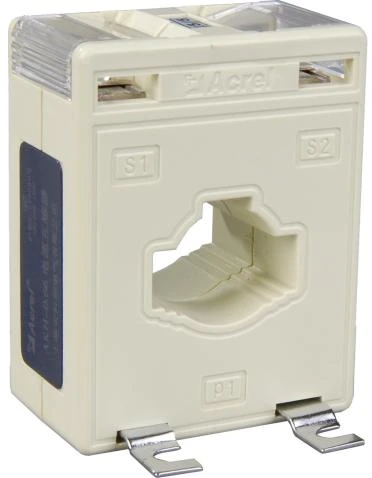

Aparência
 |  |
Parâmetros
Razão | Classe e Carga (VA/Ω) | Voltas | Tipo de barramento (mm)/QTY | Diâmetro (mm) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Dimensões
Tamanho (mm) Modo | Dimensões | Tamanho do furo | Tamanho da instalação | |||||
W | H | D | a | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

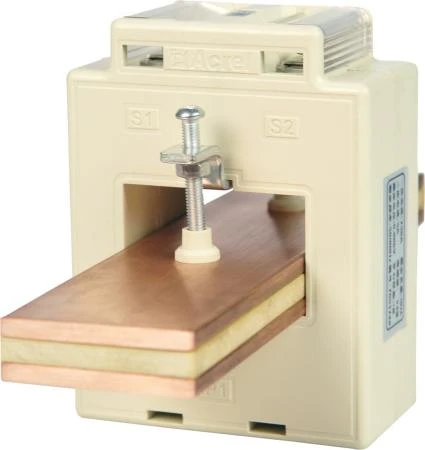

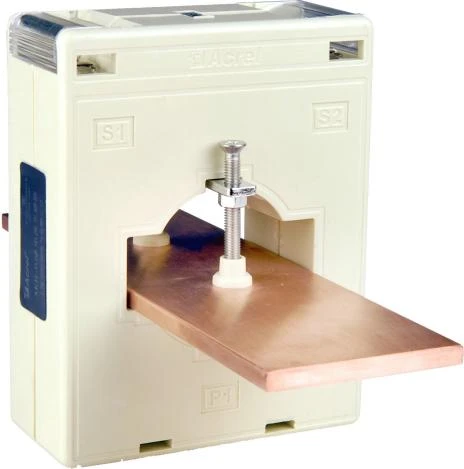

Esses transformadores de corrente com certificação CE permitem que um único cabo, vários cabos ou um único barramento passem pela abertura do TC.
Ambiente de uso
● Tensão nominal de trabalho AC {{0}},66kV (equivalente a AC0,69kV, GB156-2003)
● Frequência nominal 50-60Hz
● Temperatura ambiente -30 graus ~70 graus
● Altitude menor ou igual a 3000m
● Tensão suportável de frequência de energia 3000V/1min 50Hz
● Usado em locais onde não há chuva direta ou neve, sem poluição grave e vibração severa
 |  |  |

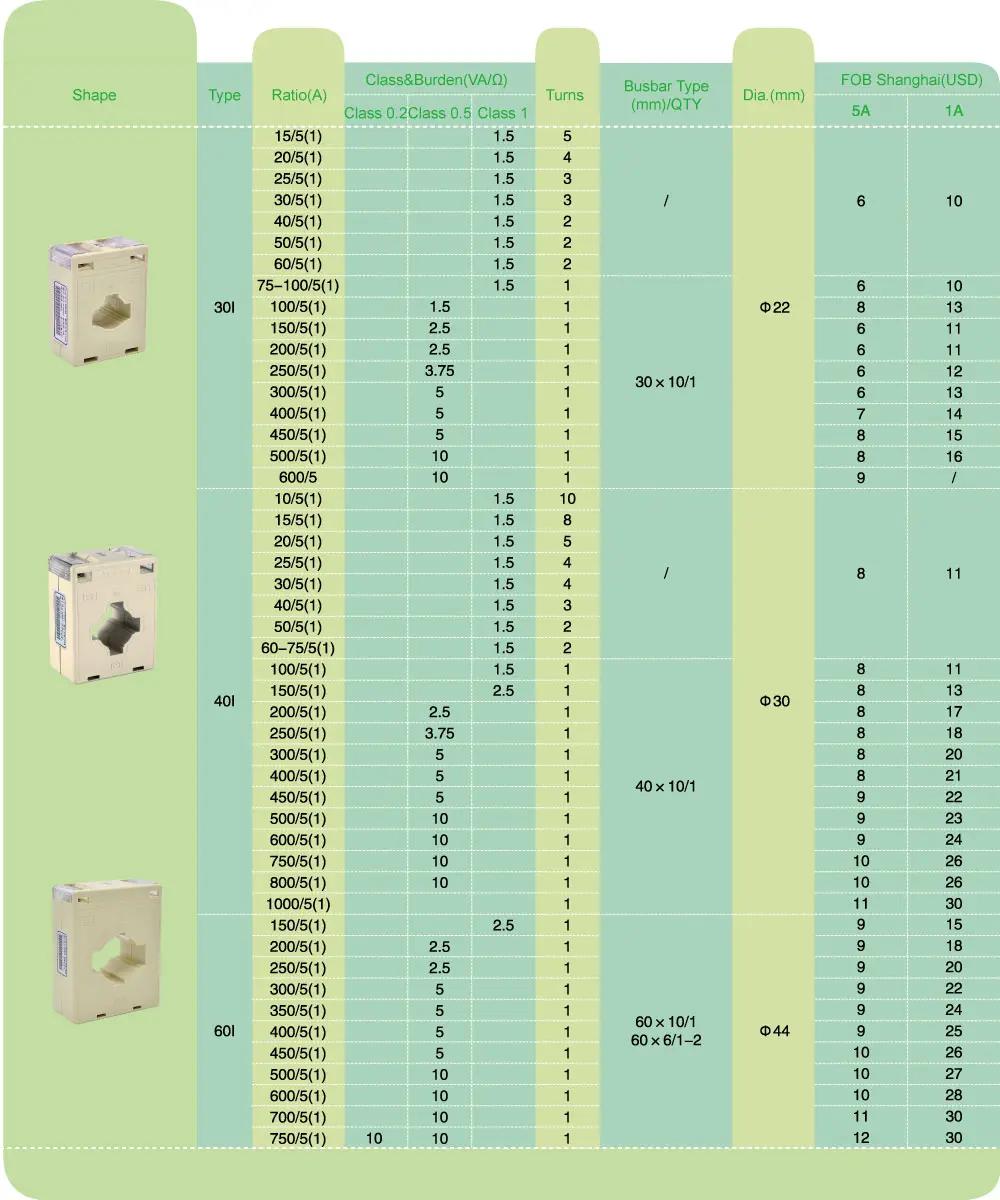

cotação
