Descrição

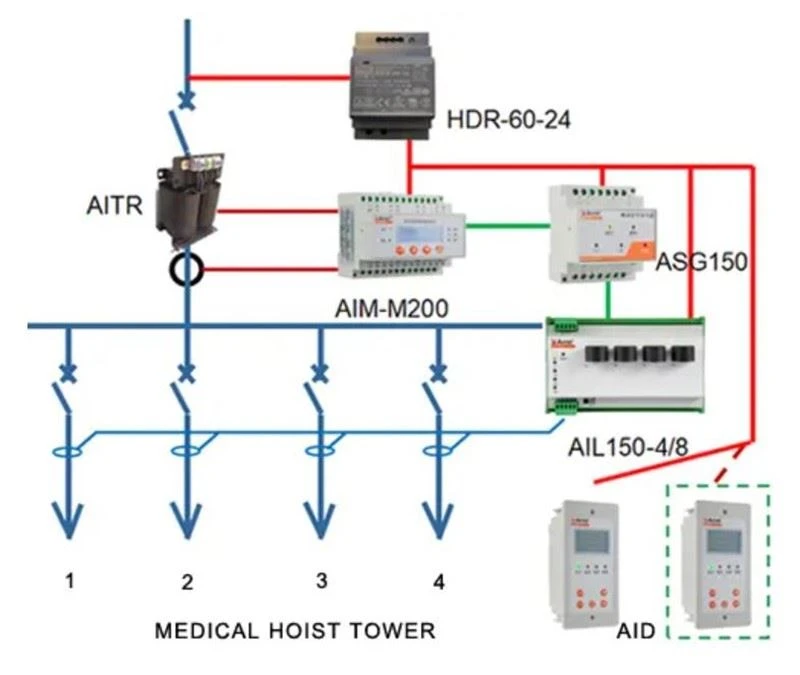

O transformador de isolamento da série AITR é especialmente usado em sistemas médicos de TI. O núcleo do transformador é feito de chapa de aço silício, a perda é pequena. O tratamento de isolamento duplo é adotado entre os enrolamentos e uma tela estática é projetada para reduzir a interferência eletromagnética entre os dois enrolamentos.

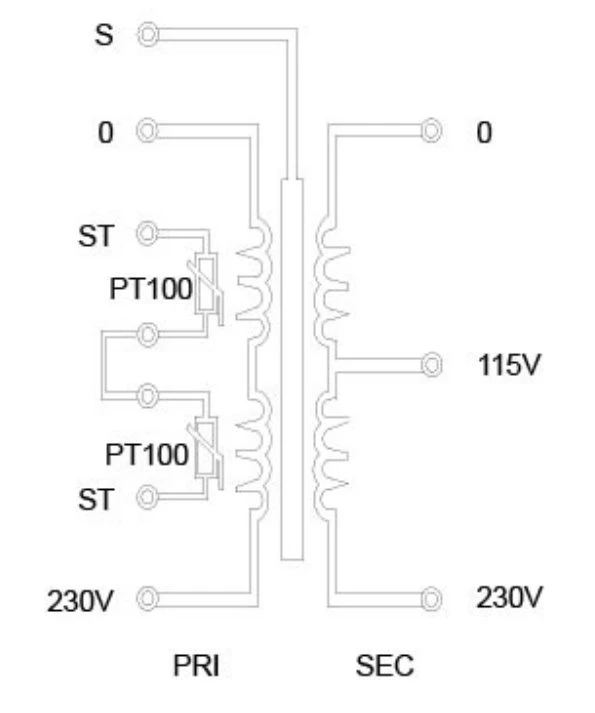

O sensor de temperatura PT100 está instalado no enrolamento, que pode ser usado para monitorar a temperatura do enrolamento. O transformador é tratado por impregnação a vácuo, o que aumenta a resistência mecânica e tem efeito anticorrosivo. Além disso, o produto também usa um design de baixa temperatura e baixo ruído, para que tenha um bom desempenho de aumento de temperatura e baixo ruído.

Parâmetro

Capacidade nominal	3,15kVA/5kVA/6,3kVA/8kVA/10kVa
Frequência	50/60Hz
Tensão de entrada nominal	230V
Tensão de saída nominal	230V/115V
(IE) Corrente de Inrush	<>
Corrente de Fuga	<>
(UO) Tensão de saída sem carga	<>
(IO) Corrente de saída sem carga	<3%>
Tensão de Curto-Circuito	<3%>
Eficiência	>96 por cento
Temperatura ambiente máxima	<>
Aumento de temperatura sem carga	<>
Aumento da temperatura de carga total	<>
Tensão suportável	4200V/Min
Classe de isolamento	H
Nível de ruído	<>

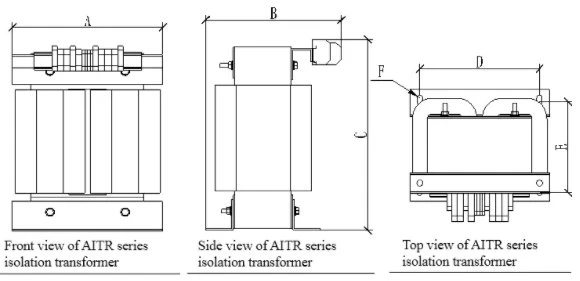

Dimensão

Modelo	Capacidade (VA)	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	Peso total (kg)
AITR10000	10000	280	275	427	240	190	φ11	92
AITR8000	8000	280	265	427	240	190	φ11	90
AITR6300	6300	280	255	427	240	175	φ11	75
AITR5000	5000	280	255	427	240	175	φ11	73
AITR3150	3150	280	225	427	240	175	φ11	53
