Descrição
O módulo de temperatura e umidade WH-M é usado principalmente para testar a temperatura interna e a umidade do armário de distribuição de média e alta tensão, caixa de terminais, unidade principal de anel, subestação de caixa e outros equipamentos. aparência, pode proteger efetivamente os componentes internos, melhorar a vida útil e facilitar a instalação e a fiação.

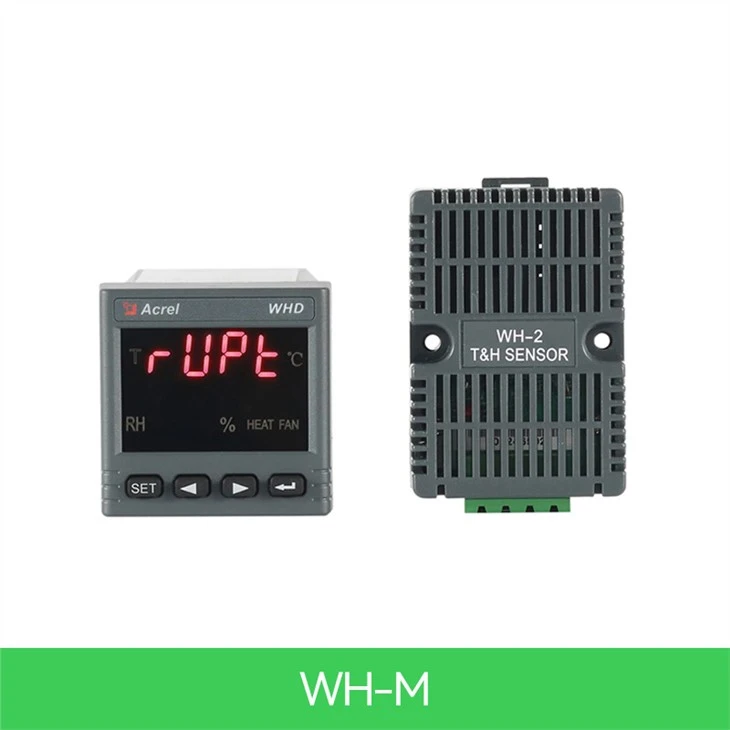

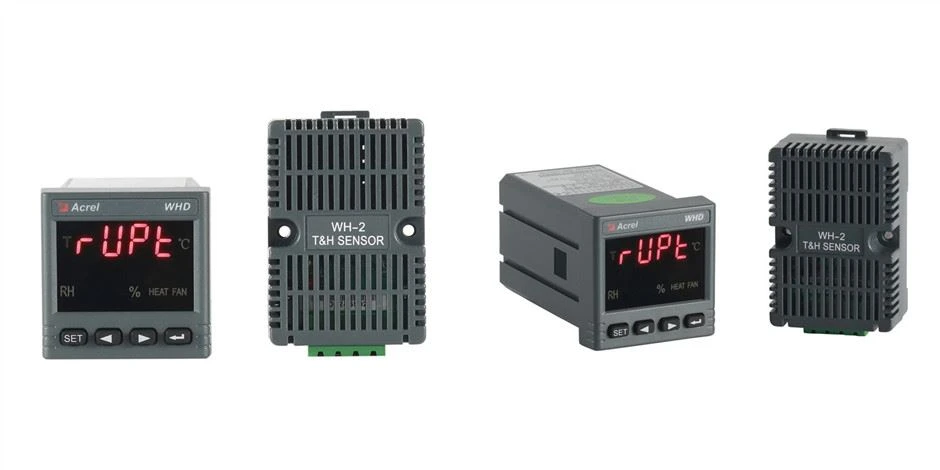

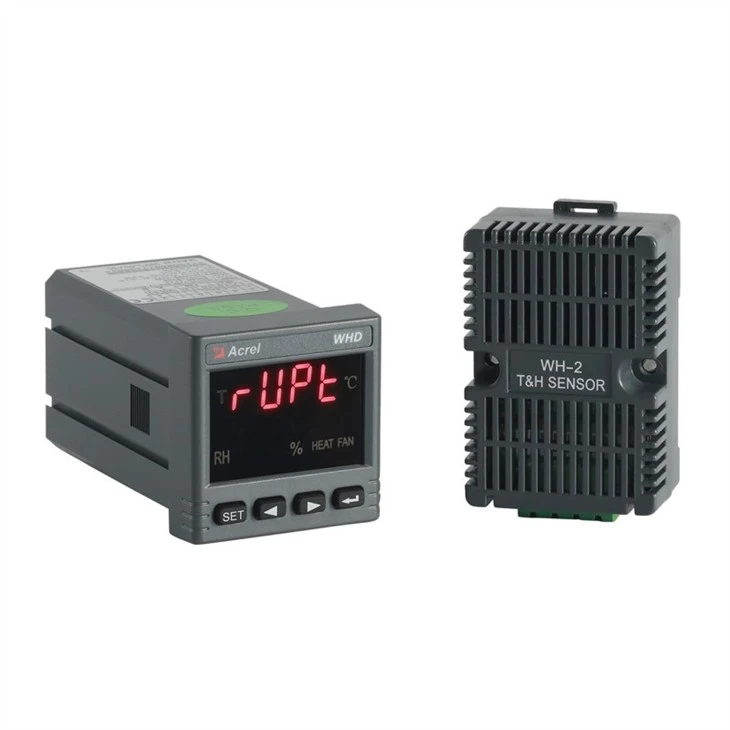

Aparência
Parâmetros
Parâmetro técnico | Índice | |
Faixa de medição | Temperatura | {{0}}.0 grau -80,0 grau |
Umidade | 20％RH-95％RH | |
Precisão | Temperatura | ±1 grau |
Umidade | ±5％RH | |
Comunicação | RS485, protocolo (MODBUS-RTU) | |
Alimentação auxiliar | Tensão | CC 12-24V |
Consumo | Menor ou igual a 0.5W | |
Tempo médio entre falhas | Maior ou igual a 50.000 horas | |
Meio Ambiente | Temperatura | -40 grau - mais 80 graus |
Umidade | Menor ou igual a 95％RH, sem condensação, sem gás corrosivo | |
Altitude | Menor ou igual a 2500 m | |

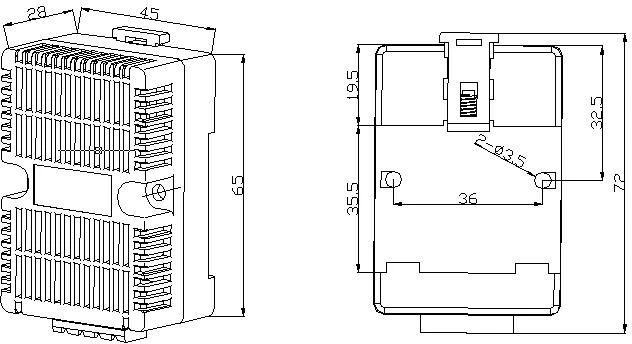

Dimensões
Fiação
Visão geral da comunicação
O medidor usa o protocolo de comunicação Modbus-RTU, que define em detalhes os códigos de verificação, sequências de dados, etc., que são necessários para troca de dados específicos. O protocolo MODBUS USA uma conexão de resposta mestre-escravo (half duplex) em uma linha de comunicação .Quando o sinal do computador principal é endereçado a um único terminal (escravo), o terminal envia um sinal de resposta para transmissão ao host.
O protocolo MODBUS permite apenas a comunicação entre o computador host (PC, PLC, etc.) responder ao sinal de consulta que chega na máquina.

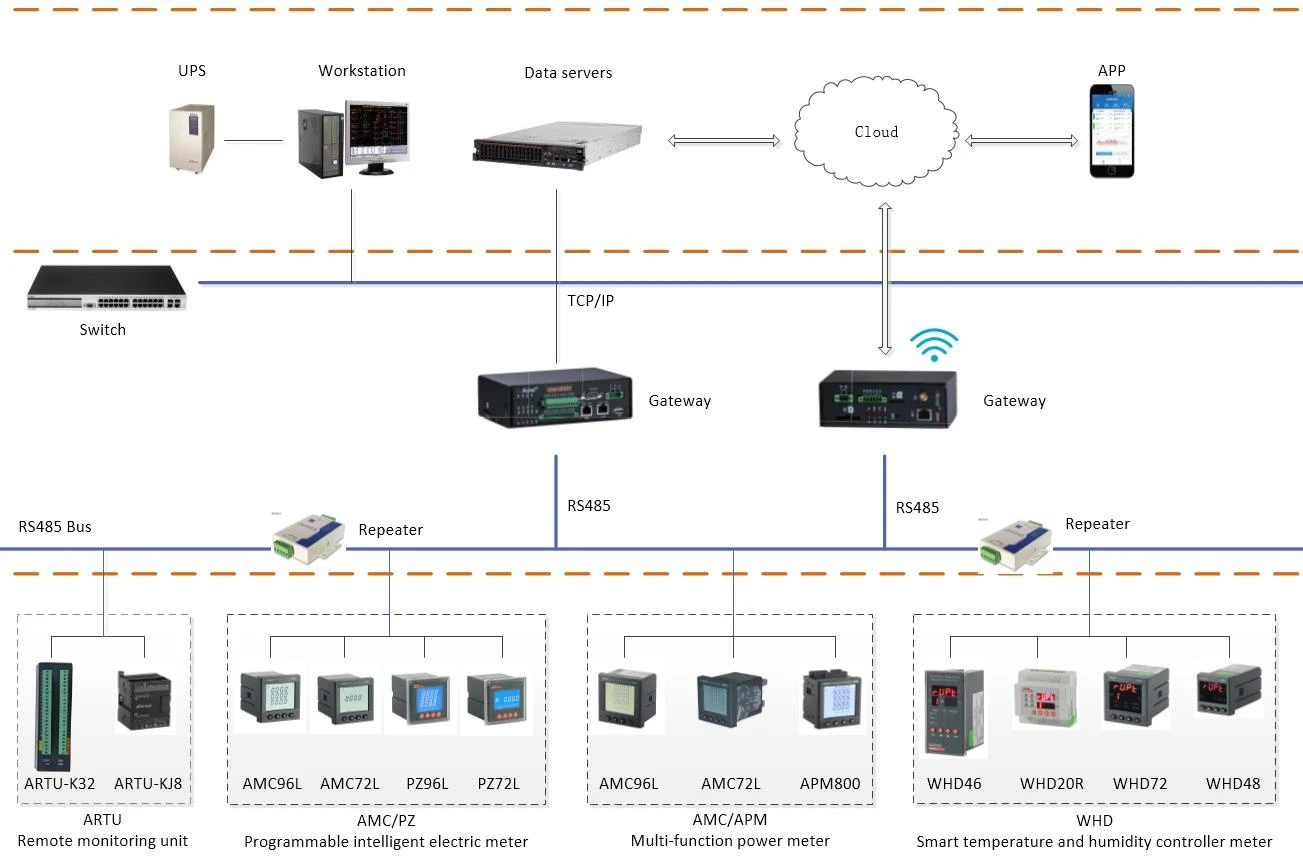

Cenário do aplicativo
