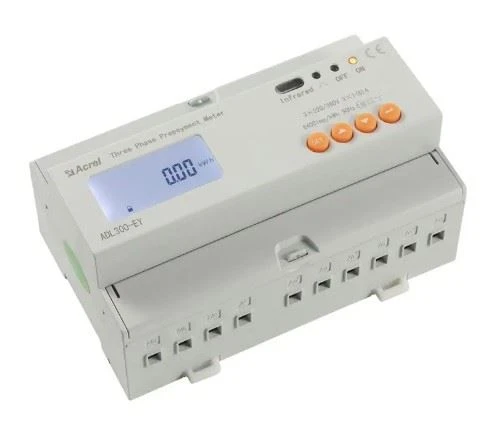

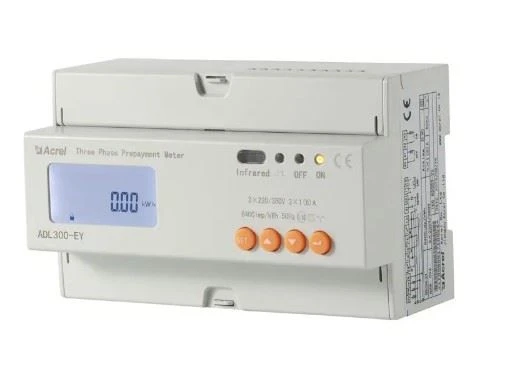

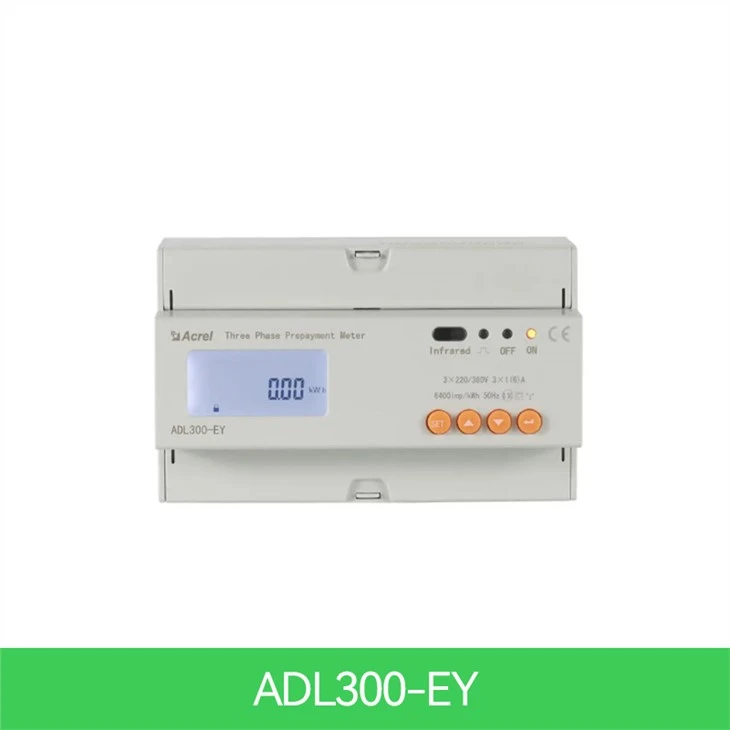

Medidor de energia pré-pago trifásico

● Medição: kWh trifásico (Classe 0,5s), kVarh, Potência Ativa, Potência Reativa, Corrente, Tensão e etc
● Tensão nominal: 3x380~456V AC&45~65Hz (entrada de sinal de tensão também serviu como fonte de alimentação do medidor)
● Corrente Nominal: 3x10(80)A AC (Conexão Direta); 3x1(6)A AC (conectado via CTs)
● Comunicação: RS485 (MODBUS-RTU); Infravermelho
● Autocontrole: Relé de retenção integrado para controle de ligar-desligar
● Multitarifa&Multitarifa: 4 tarifas tarifárias (preço unitário de pico, pico, vale e fixo kWh)
● Modelo: ADL300-EY

Descrição

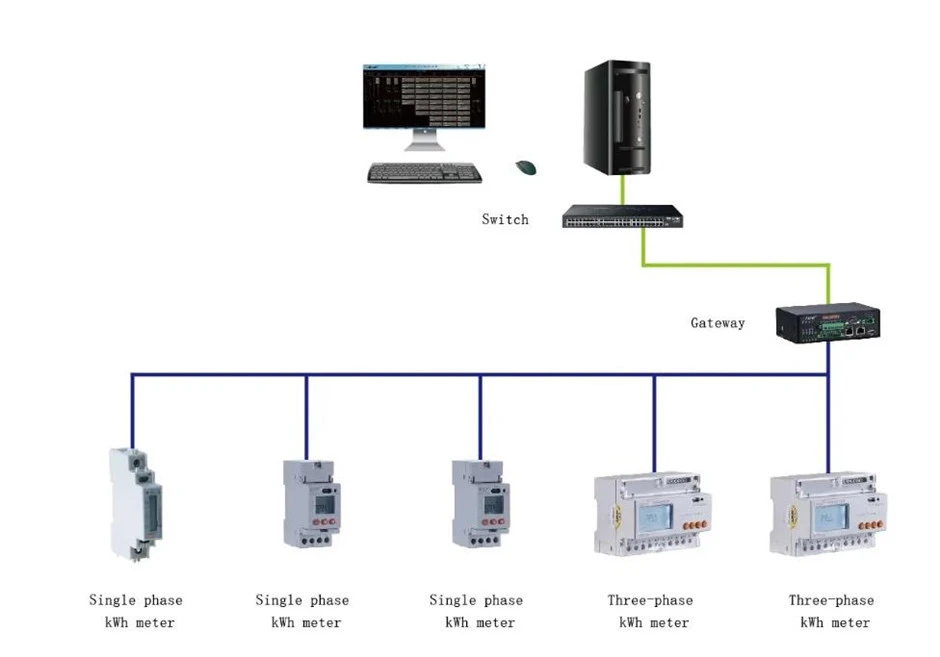

Atualmente a Acrel possui três medidores de energia pré-pagos, medidores pré-pagos monofásicos ADL100-EY com intro-control, medidores pré-pagos trifásicos ADL300-EY com intro-control e medidores de energia pré-pagos ADF400L, são amplamente utilizados para o cálculo de um e três -fase energia ativa respectivamente na freqüência de 50 Hz. O medidor tem funções de pré-pago, controle de carga e comunicação RS485, etc. Os medidores internos possuem uma pequena pausa de retenção para ligar ou desligar a corrente. Com a plataforma Acrel IoT EMS pode realizar o controle remoto da energia. Esses medidores atendem aos requisitos técnicos relacionados aos medidores eletrônicos de energia nos padrões IEC62053-21, IEC62053-22.

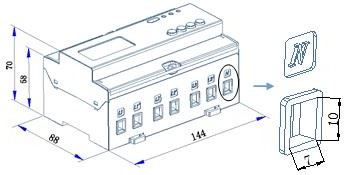

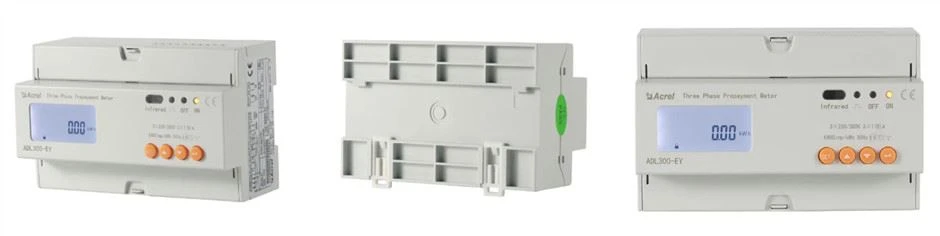

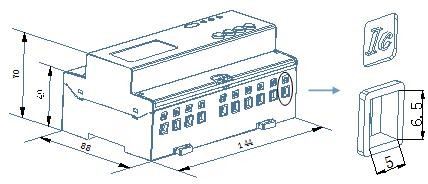

Aparência

Parâmetros

Parâmetro técnico		ADL300-EY
Voltagem	Voltagem de referência	3×220/380V
	Referência frequência	50Hz
	Consumo	& lt;4VA(Cada fase)
Atual	Corrente de entrada	1(6)A,10(80)A
	Corrente inicial	Conecte diretamente: 0,004 Ib, conecte via CT: 0,002In
	Consumo	& lt;4VA (Corrente máxima)
Medição atuação	Precisão de medindo	Classe 0,5s
Precisão do relógio		Erro ≤0,5s/d
Pulso ativo	Largura do pulso	80ms±20ms
Pulso ativo	Constante de pulso	6400 imp/kWh, 400 imp/kWh
Comunicação	Interface	RS485(A+、B-)
	Modo de conexão	Condutores de par trançado blindado
	Protocolo	MODBUS-RTU

Função

Nome da função	Descrição da função		Função providenciar
	ADL300-EY	ADL100-EY
Medição de kWh	Total de kWh ativo (positivo e negativo no total)		■
Medição de eletricidade parâmetros	U、I、P、Q、S、PF、F		■
Modo pré-pago	Através da recarga pré-paga de comunicação RS485, criptografia de dados		■
Ao controle	Relé de sub-retenção de alta capacidade embutido para alcançar controle de carga		■
tela de LCD	Visor LCD de seção de 8 bits		■
Comunicação	Interface de comunicação: RS485, Comunicação protocolo: MODBUS-RTU		■
Multitarifa	4 tarifas, intervalo de 14 horas por dia		□F
