Descrição

O medidor de energia DC inteligente da série PZ foi projetado para aplicações como painéis DC, energia solar, estações base de telecomunicações e portas de carregamento. Esta série de instrumentos pode medir tensão, corrente, potência, força dianteira e energia reversa no sistema DC. Pode ser usado para exibição local e conectado com equipamentos de controle industrial, computadores, a partir de um sistema de medição e controle.

O medidor de energia DC inteligente da série PZ também tem uma variedade de funções de desculpa externas para o usuário escolher: interface de comunicação RS485, protocolo Modbus-RTU, saída de alarme de retransmissão, entrada/saída digital. De acordo com diferentes requisitos, através das teclas do painel de instrumentos, você pode definir a razão, parâmetros de comunicação

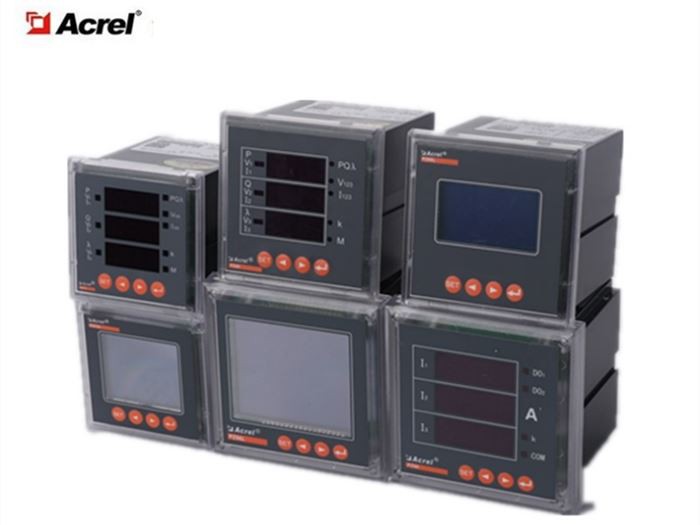

Aparência

O produto atende aos requisitos técnicos relevantes da especificação padrão do medidor de energia Q/GDW1825-2013 DC, GB/T29318-2012 Medição de energia elétrica de carregamento não-veicular para veículos elétricos, especificação q/GDW364-2009 de medidor de energia em fase única.

Parâmetros

Parâmetros	Valor
Entrada	Voltagem DC	Faixa de entrada	0~100V,0~500V,0~1000V
		Resistência à entrada	≥6kΩ/V
	Corrente DC	Faixa de entrada	0~2500A (Shunt ou Sensor de sala)
		Shunt	Saída 75mV
		Salão	Saída 0~20mA, 0~5V
		Consumo	≤1mW
	Sobrecarga	classificação de 0,2 dobra (contínua);10 vezes por 1 segundo
Aula de precisão	0,5 classe
Puls	Tensão e corrente :750V, 300A, Padrão Pulse Constant:100imp/kWh
	Tensão e corrente :1000V, 300A, Padrão Pulse Constant:100imp/kWh
	Tensão e corrente :1000V, 200A, Padrão Pulse Constant:100imp/kWh

Função	Medição de parâmetros elétricos	U, I, P
	Medição de kWh	KWh ativo (positivo e negativo) KWh ativo (positivo e negativo)
	Tarifa Multi	Dois conjuntos de horários, um ano pode ser dividido em 4 fusos horários, cada conjunto de horários pode ser definido para 12 horários diários,4 taxas (F1, F2, F4, F4 são picos e vales planos), o intervalo mínimo do período de tempo é de 15 minutos, e o período de tempo pode ser definido em todo o ponto zero. (Somente para medidores de cristal líquido LCD)
	Registro de dados históricos	Pode contar a energia elétrica histórica nos últimos 12 meses (energia elétrica a vários preços). (Apenas o medidor LCD tem)
	Função de entrada e saída do Switch	PZ72 tem duas saídas de interruptor e duas entradas de interruptor. PZ96 tem duas saídas de switch e quatro entradas de switch. A saída do switch é saída de relé, que pode realizar "controle remoto" e saída de alarme. A entrada do switch pode não apenas coletar e exibir informações locais de status do switch, mas também a função de transmissão remota pode ser realizada através do RS485 do instrumento, ou seja, a função "sinal remoto".
	Exposição	LCD ou LED
	Comunicação	Interface de comunicação: RS485, Protocolo de Comunicação:MODBUS-RTU ou protocolo DL/T645-2007 Taxa de Baud 1200, 2400, 4800, 9600, 19200, 38400 opcional, infravermelho é fixado em 1200bps.
Interruptor	DI	Entrada de contato seco, fonte de alimentação incorporada do instrumento, isolamento fotoelétrico
Interruptor	FAZER	2 saídas de relé, contatos normalmente abertos, capacidade 2A/30VDC ou 2A/250VAC
Fonte de alimentação	Faixa de tensão	85~265VAC⁄50/60Hz;20~60VDC;100~350VDC
Fonte de alimentação	Consumo	≤2W
Resistência ao isolamento	≥100MΩ
Tensão de resistência à frequência de energia	3kV/1min(RMS)
Ambiente	Temperatura	Trabalho:-25°C~+65°C;armazenamento:-40°C~+80°C
	Humidade	≤93%RH Não condensação
	Altitude	≤ 2500m

Dimensões

Contorno	tamanho da placa facial		tamanho da habitação			tamanho cortado
Contorno	Largura	altura	Largura	altura	profundidade	Largura	altura
72 quadrados	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
Praça 96	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
