Descrição

A série ASJ de relé de ação de pós-corrente, interrupção de circuito de baixa tensão ou contratante de baixa tensão pode ser composta por dispositivo de produção combinado de pós-corrente, que é aplicado principalmente para o circuito de distribuição do sistema tt e tn com a corrente alternada 50 hz, a tensão nominal 400V ou abaixo.

A série ASJ de relé de ação de pós-corrente é aplicada na proteção de falta à terra para o circuito elétrico, de modo a evitar danos ao equipamento e o acidente de incêndio de equipamentos elétricos causados pela corrente de falta à terra, além disso, também pode fornecer proteção de contato contra o risco de choque elétrico.

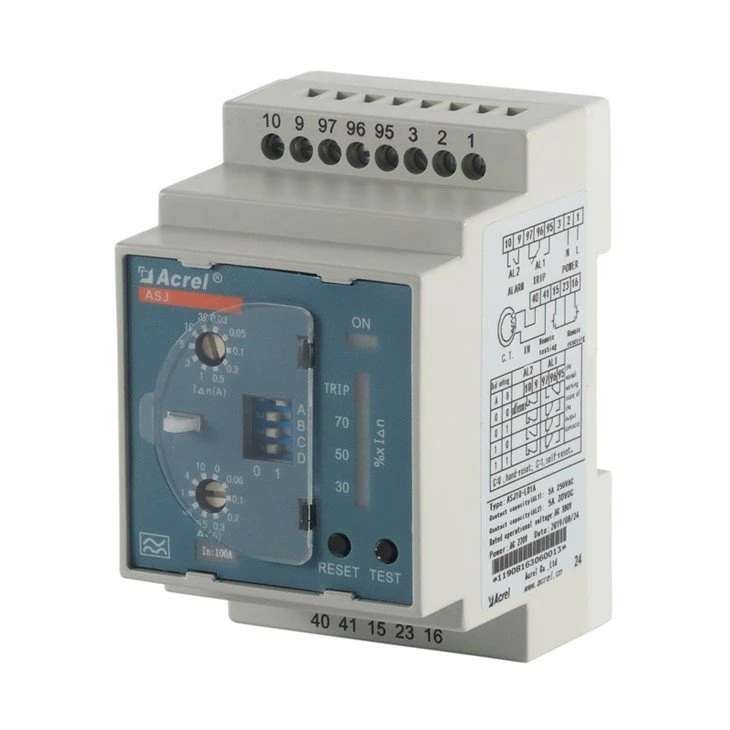

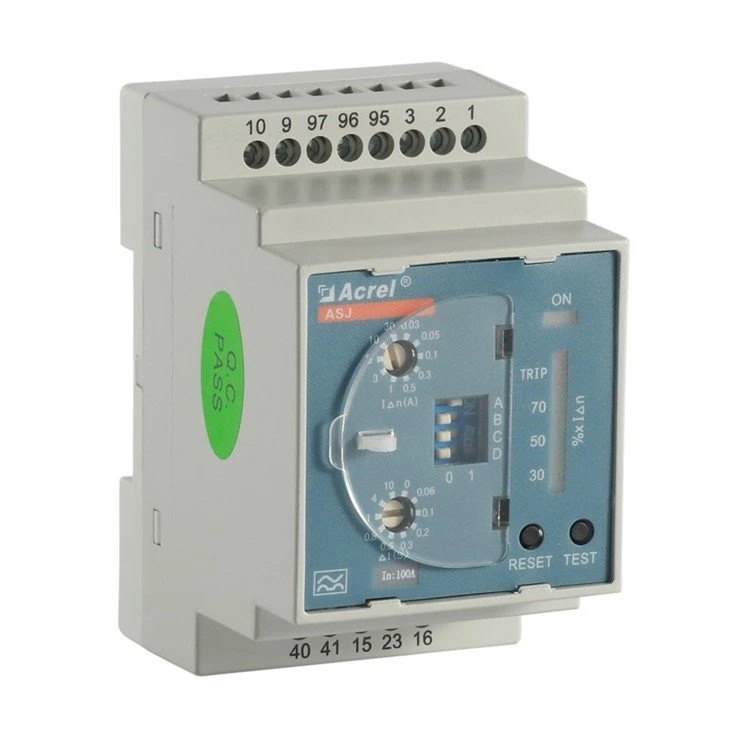

Aparência

Parâmetro

Parâmetro técnico		Indicador
		Tipo de CA	Um tipo
Entrada	Corrente de ação residual nominal	0.03、0.1、0.3、0.5(A)	0.03、0.05、0.1、0.3、0.5、1、3、5、10、 30(A) nota 3
	Limitação do tempo de não condução △t	0.1、0.5(s)	0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、 10(s) nota 4
	Residual avaliado corrente sem ação I△não	50%I△n	50%I△n
	características de desempenho	corrente alternada sinusoidal simples	corrente alternada sinusoidal simples e corrente contínua pulsante
	frequência	50Hz±5Hz	50Hz±5Hz
Erro de ação		-20% ~ -10%I△n	-20% ~ -10%I△n
Saída	modo de saída	um é o fechamento normal e o outro é para o transformação	um é o fechamento ou abertura normal, e o outro é para a transformação
	capacidade de contato	5A 250VAC 5A 30 VCC	AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC
	modo de redefinição	o no local e o de longa distância 1,	o no local, o de longa distância e o automático
Fonte de energia	alcance de voltagem	AC110V、AC220V（permissível erro ± 10%）		AC110V、AC220V、DC85-270V (erro permitido ± 10%)
	dissipação de energia	≤5W
Tensão de suporte de frequência de energia		O valor efetivo da corrente alternada entre a fonte de alimentação, entrada e saída: 2kV/1min
Sob a operação normal	temperatura	temperatura de operação: -20℃ ~ +55℃ temperatura de armazenamento: -30℃ ~ +70℃
	umidade	≤95%RH, com condensação de umidade e local de gás corrosivo
	altura acima do nível do mar	≤2000m
	classe de poluição	Terceira série
	categoria de instalação	Tipo Ⅲ

Função

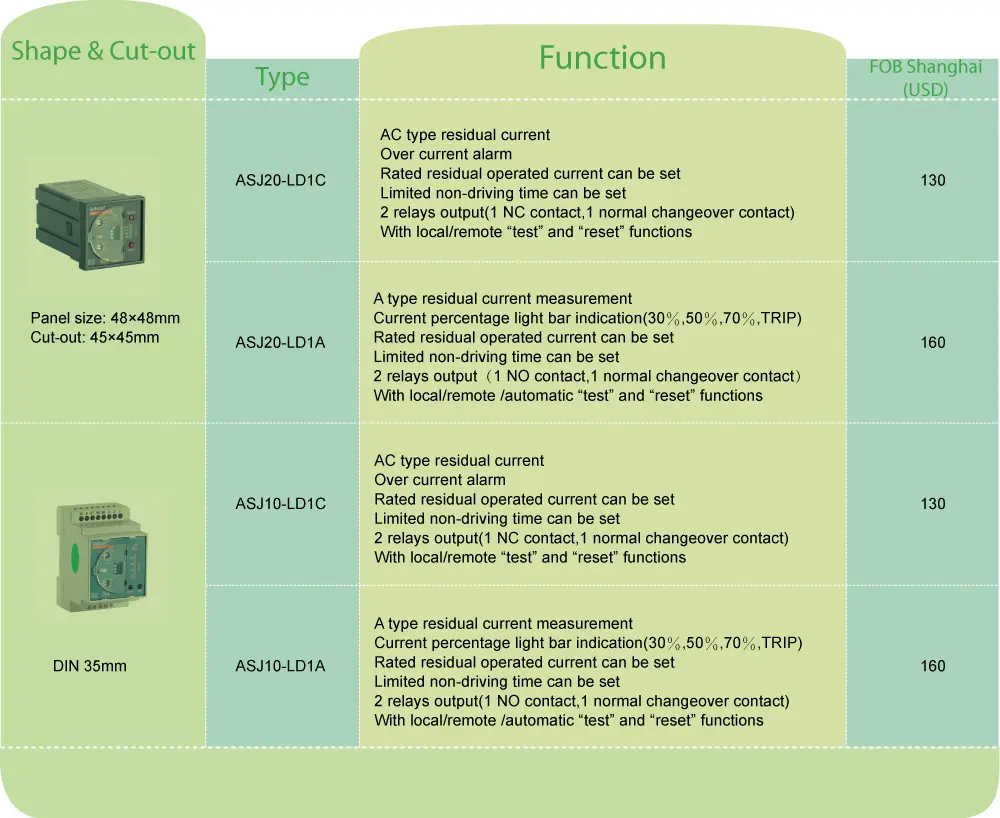

Modelo

Função básica

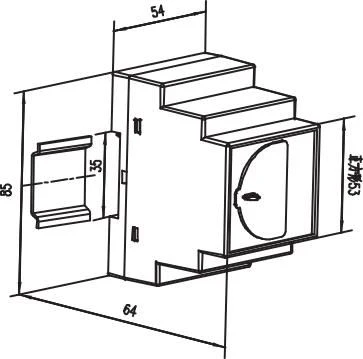

Forma de instalação

foto

ASJ10-LD1C

1. Medição de corrente residual tipo AC;

2. Alerta de alarme da linha de cruzamento atual;

3. A corrente operacional residual nominal pode ser medida;

4. O tempo limite sem condução pode ser definido;

5. Dois conjuntos de saída de relé;

6. Com funções de “teste” e “reset” locais e remotos.

Guia de trilho (TS35mm)

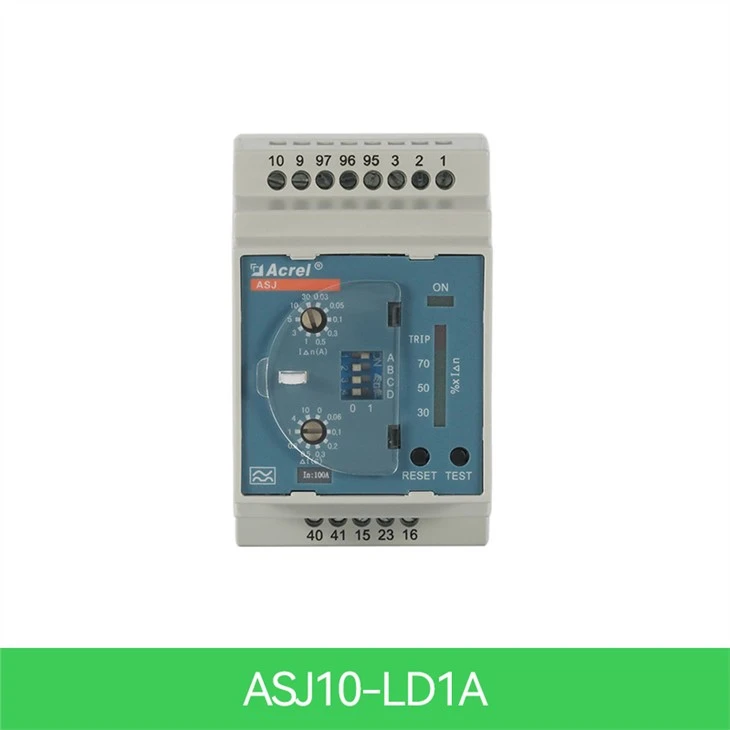

ASJ10-LD1A

1. Medição de corrente residual tipo A;

2. Exibição de coluna de luz percentual atual;

3. A corrente operacional residual nominal pode ser medida;

4. O tempo limite sem condução pode ser definido;

5. Dois conjuntos de saída de relé (configurável) nota 1;

6. Com funções de “teste” e “reset” locais e remotos.

Nota 1: A função de configuração para relé significa que você pode configurar a inicialização e o estado de saída do relé por conta própria através do código de discagem no painel; o guia de configuração específico pode ser encontrado no manual.
