Resumo: Este artigo apresenta a aplicação do medidor de energia de multicircuitos ADF400L no Vietnã. O medidor de energia multicanal da série ADF400L, através do módulo de combinação pode realizar 36 circuitos monofásicos maiores ou 12 circuitos trifásicos, conexão CT ou conexão direta. Esta série de medidores de energia com alta precisão, alta concentração, gestão centralizada, flexibilidade de instalação, as vantagens de cada um não interferência da comunidade, escolas, empresas de todas as áreas. A série de medidores suporta a função de energia pré-paga.
1. Visão geral do projeto:
A empresa está localizada no Vietnã. Os clientes precisam de acesso direto trifásico de 2 canais e medição de acesso secundário trifásico de 2 canais. Os medidores de energia da série Acrel ADF400L atendem à aplicação e às condições do usuário&nº39.
2. Especificação do produto:
Módulo Principal
1. Fonte de alimentação trifásica 3 * 220 / 380V para fornecer energia de trabalho para o módulo de medição de back-end;
2. Interface homem-máquina: LCD e botão
programação;
3. Comunicação infravermelha;
4. Passar o cartão RF (função IC);
5. Comunicação de rede RS485 de 2 canais (função * C);
6. Comunicação RS485 para o módulo sem fio estendido No. 3 (modo de conexão RJ45);
7. Até 2DI / 2DO (função K);
8. Até 1 comunicação Ethernet (função CE);
Módulo de medição de acesso de transformador
1. Trifásico bidirecional 3 * 1 (6) Uma medição pode ser realizada;
2. 2 saídas de pulso de energia ativa;
3. 2 status de trabalho trifásico, pulso e
indicação de comunicação;
4. Função até 4DI / 4DO (função K);

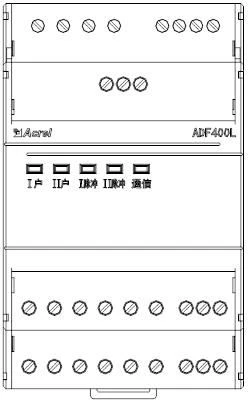

Acesso direto ao módulo de medição
1. Pode realizar medição trifásica unilateral 3 * 10 (80) ou medição 10 (80) A trifásica de três vias;
2.1 saída de pulso de energia ativa;
3. Status de trabalho trifásico, indicação por LED de status de pulso e comunicação;
3. Função principal:
Exibição | LCD |
Monitoramento de energia | Energia ativa (positivo 、 negativo), energia reativa (positivo 、 negativo) |
Medição de potência | Tensão 、 corrente 、 fator de potência 、 frequência 、 potência ativa 、 potência reativa 、 potência aparente |
Função harmônica | Harmônico total 、 subarmônico (2 ～ 31) |
Desequilíbrio de 3 fases | Tensão, desequilíbrio de corrente |
DI / DO | Módulo principal 2DI2DO; CT conectar 2DI4DO (conexão direta) |
Comunicação | Infravermelho; RS485 MODBUS-RTU e DL / T645 |
Energia da história | Recorde de energia de 12 meses |
4. Aplicação
O medidor de energia de múltiplos circuitos ADF400L pode atingir até 12 medições de acesso direto trifásico ou 36 monofásico ou 12 medições de acesso de indutor mútuo trifásico, um híbrido de acesso direto e acesso de indutor mútuo através do método de medição de combinação de módulo.
5. Conclusão
A série ADF400L de medidores de energia elétrica é popular entre comunidades, escolas, empresas, etc. devido à sua alta precisão, instalação centralizada, gerenciamento centralizado, alta flexibilidade de instalação e não interferência.
Bibliografia
1. Soluções para o sistema de micro-rede corporativa 2021.04
