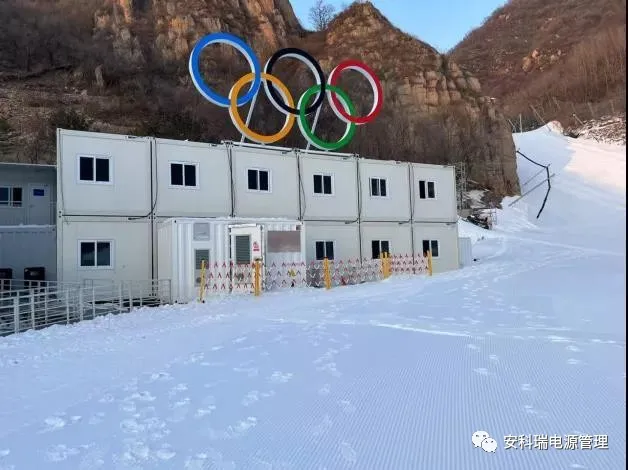

Acrel fornece soluções para locais dos Jogos Olímpicos de Inverno de Pequim

1.Visão geral

Os Jogos Olímpicos de Inverno de Pequim serão abertos em 4 de fevereiro de 2022. Este é um grande evento marcante em um importante nó histórico em meu país. É uma oportunidade importante para mostrar a imagem do país, desenvolver o país e inspirar o espírito nacional. À medida que o grande evento se aproxima, como uma condição básica importante para sediar os Jogos Olímpicos, a construção dos locais para os Jogos Olímpicos de Inverno de Pequim sempre atraiu muita atenção, e o funcionamento estável e confiável do sistema de fornecimento e distribuição de energia dos locais é a prioridade máxima.

O ambiente ao ar livre do local é relativamente áspero, e a temperatura é tão baixa quanto menos 20 °C. A fim de garantir uma fonte de alimentação confiável, cada sede realiza testes de capacidade de suporte de fornecimento de energia de acordo com as funções de alimentação, e testa as tarefas de alimentação, a fonte de alimentação principal e o fornecimento de energia de emergência auto-fornecido de cada local. Situação de abastecimento, operação de cargas importantes, ação de proteção de relé, plano de resposta a emergências, peças de reposição, suporte logístico, etc. A Acrel Electric fornece soluções para monitoramento inteligente de caixas de distribuição e regulação ambiental em caixas para os Jogos Olímpicos de Inverno, e realiza o gerenciamento on-line em tempo real de equipamentos de alimentação e proteção de energia, como caixas de galhos de cabo, caixas de alimentação ATS e caixas de alimentação UPS. O gateway de computação de borda coleta os dados elétricos, temperatura e umidade, condensação, temperatura de contato e outros dados dentro dos armários de distribuição de energia interior e exterior e os ajusta automaticamente para alcançar boas condições de operação, realizando monitoramento inteligente do NOS até o interruptor de baixa tensão no final do local para os Jogos Olímpicos de Inverno, para fornecer suporte de emergência em tempo hábil e melhorar a confiabilidade da fonte de alimentação.

2.Estrutura do sistema

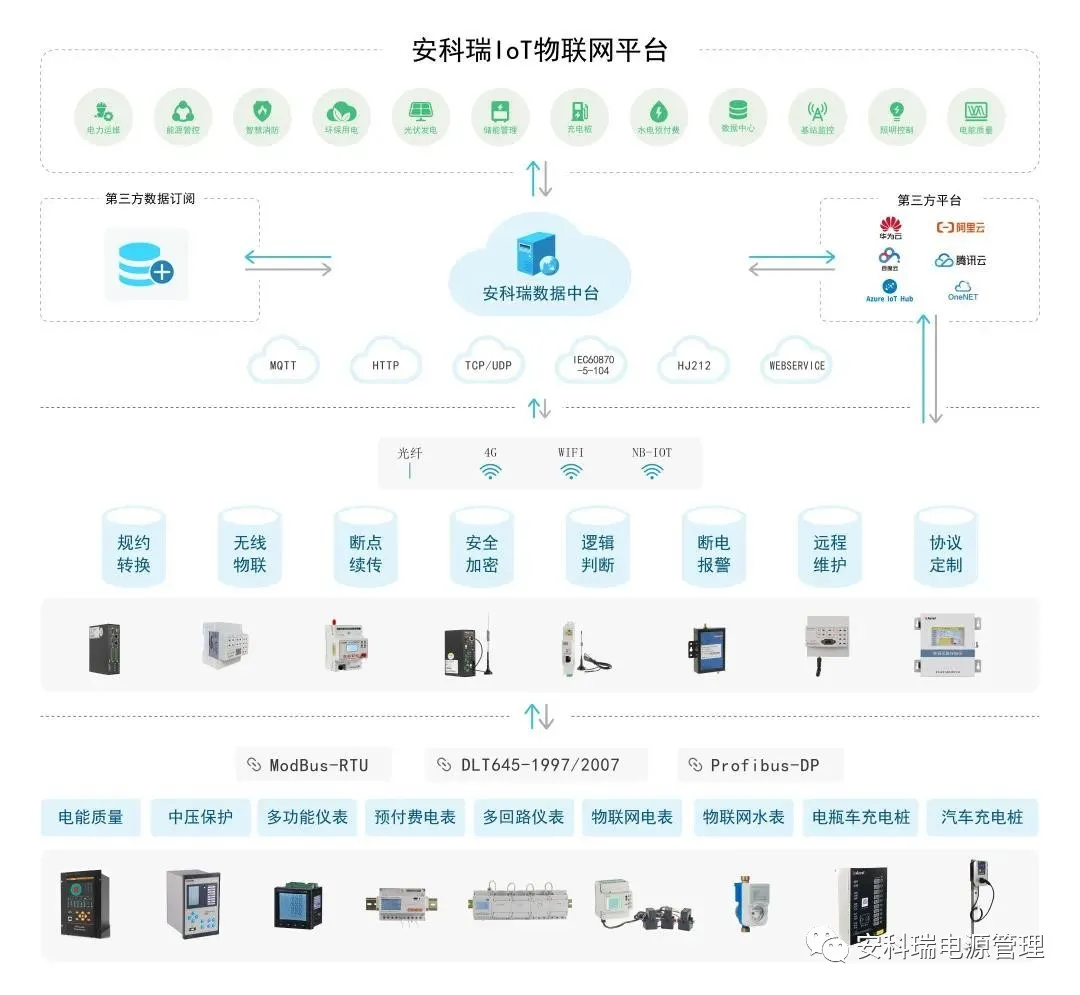

O sistema pode ser dividido em três camadas: a camada do dispositivo de campo, a camada de comunicação de rede e a camada de gerenciamento da plataforma.

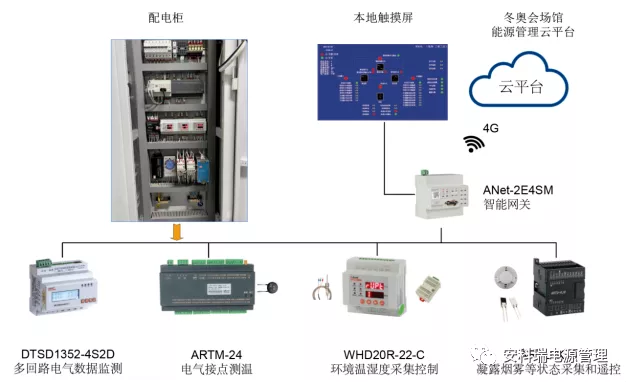

Camada de dispositivo de campo: incluindo DTSD1352-4S2D-MK, DTSD1352-4S2D, ARTM-24, WHD46-33-C, WHD20R-22-C, ARTU-KJ8 e outros equipamentos de aquisição de sinal, usados para coletar operação elétrica em caixas de distribuição internas e externas Parâmetros, temperatura de contato elétrico, temperatura ambiente e umidade na caixa, condensação, fumaça e outros dados, e podem ser automaticamente controlados pela lógica incorporada do gateway inteligente ANet-2E4SM para ajustar a temperatura e a umidade para manter uma porta de entrada inteligente ANet-2E4SM para ajustar a temperatura e a umidade para manter uma porta de entrada inteligente ANet-2E4SM para ajustar a temperatura e a umidade para manter uma porta de entrada inteligente ANet-2E4SM para ajustar a temperatura e a umidade para manter uma porta de entrada inteligente ANet-2E4SM para ajustar a temperatura e a umidade para manter uma porta de entrada inteligente ANet-2E4SM bom ambiente operacional dentro da caixa de distribuição.

Camada de comunicação de rede: incluindo gateway inteligente ANet-2E4SM. O gateway coleta ativamente os dados do equipamento de camada de dispositivo de campo e pode executar a conversão de protocolo, armazenamento de dados e upload dos dados para a tela de toque local e a porta do servidor designada através da rede 4G. Equipamento de controle de temperatura e umidade.

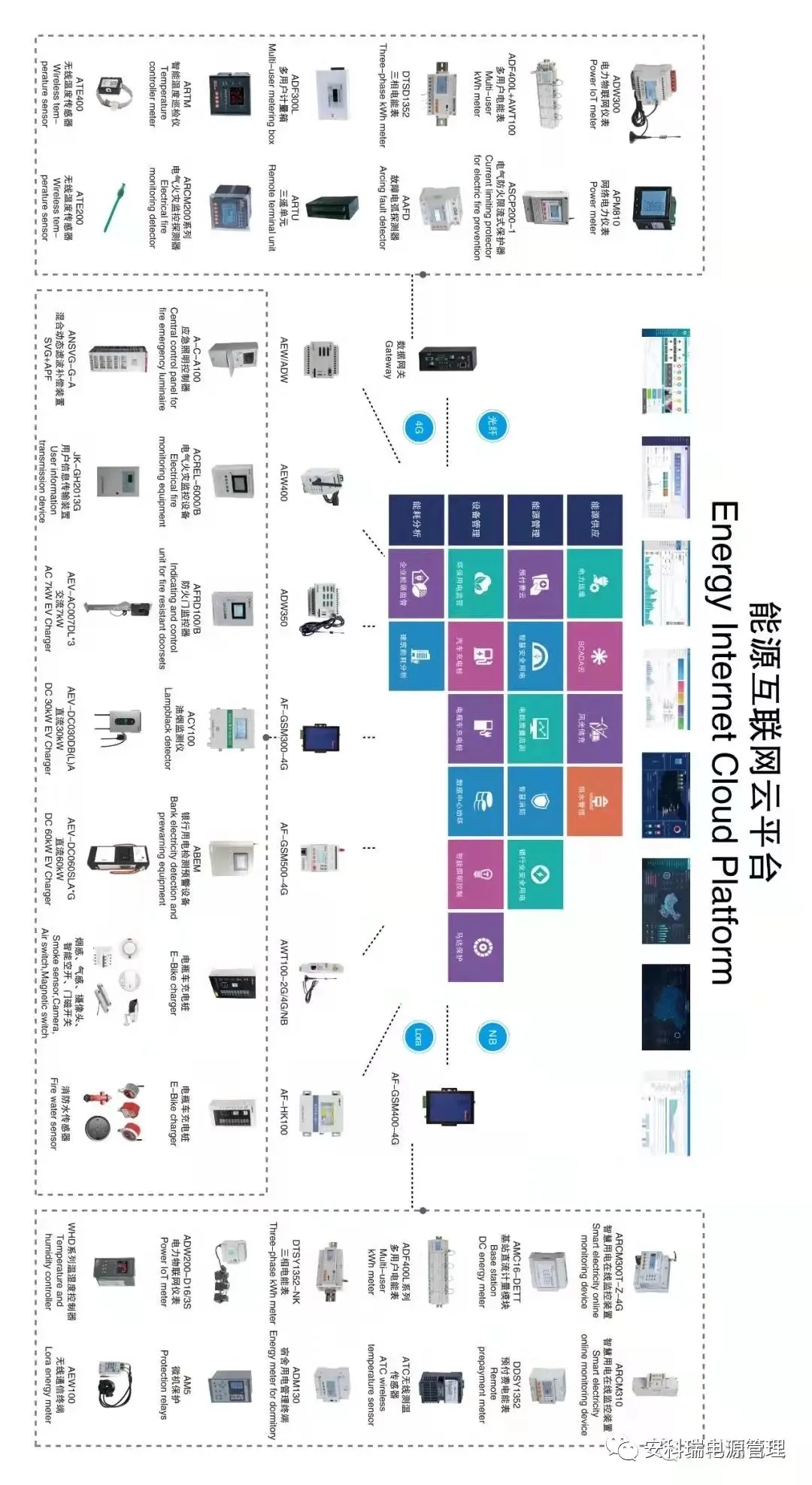

Gestão de plataformas: uma grande plataforma para gestão de energia nos Jogos Olímpicos de Inverno.

3.Solução

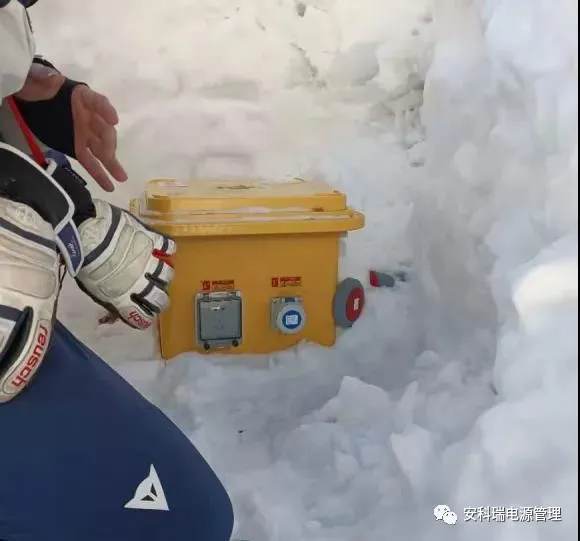

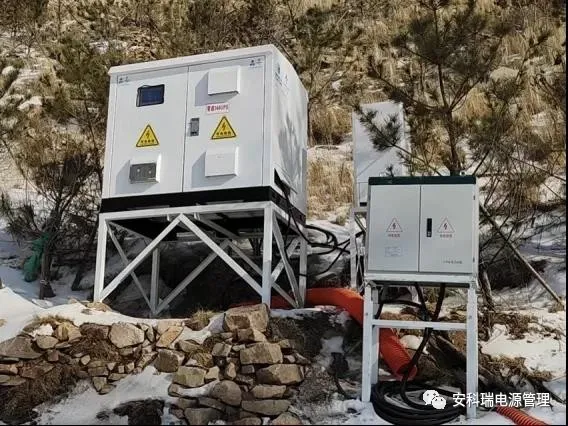

O local monitora e controla principalmente três tipos de caixas de distribuição, incluindo caixas de ramificação de cabo, caixas de comutação automática ATS e caixas de alimentação UPS, para garantir o funcionamento estável e normal das caixas de distribuição em ambientes frios severos. Existem mais de 500 caixas de distribuição desses três tipos incluídas no monitoramento remoto, e as soluções para diferentes caixas de distribuição também são ligeiramente diferentes.

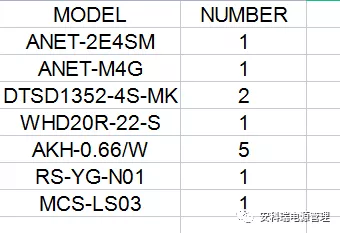

3.1 Inventário de dispositivos confidenciais

Função 3.2Implement

Monitore os parâmetros elétricos do circuito da caixa de galhos. Quando a temperatura na caixa estiver muito baixa, empurre o sinal de alarme e inicie o aquecimento. Conector do cabo sobre alarme de temperatura.

Condensação detectada para iniciar o aquecimento e ventilação alarme de fumaça Detecção do status de fonte de alimentação do soquete. Adote o protocolo IEC60870-5-104 para enviar para a plataforma de gerenciamento de energia do local olímpico de inverno através da rede direcional APN.

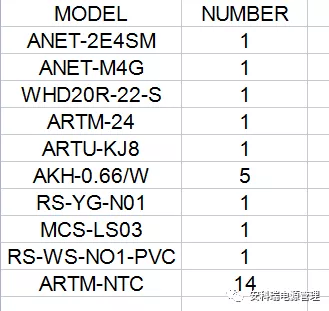

3.3 Inventário de dispositivos confidenciais

Função 3.4Implement

Quando a temperatura na caixa estiver muito baixa, empurre o sinal de alarme e inicie a coleta de temperatura do conector do cabo de aquecimento, sobre o alarme de temperatura. Alarme de condensação é detectado e ventilação de aquecimento é ativada Fumaça e alarmes de temperatura e umidade. Adote o protocolo IEC60870-5-104 para enviar para a plataforma de gerenciamento de energia do local olímpico de inverno através da rede direcional APN

3.5 Inventário do dispositivoconfigge

Função 3.6Implement

Quando a temperatura na caixa estiver muito baixa, pressione o sinal de alarme e inicie o aquecimento Interno sobre alarme de temperatura Condensação aquecendo alarme anormal Alarme Inversor alarme de falha. Adote o protocolo IEC60870-5-104 para enviar para a plataforma de gerenciamento de energia do local olímpico de inverno através da rede direcional APN

4. Manutenção no local

A abertura dos Jogos Olímpicos de Inverno é iminente. A fim de garantir o funcionamento normal do sistema de distribuição de energia no local, a Acrel providenciou para que os engenheiros mantivessem no local e fornecessem suporte técnico para vencer a dura batalha de proteção de energia para os Jogos Olímpicos de Inverno de Pequim 2022.

A Acrel está profundamente envolvida na distribuição inteligente de energia há muitos anos, e atualmente mais de 14.000 soluções estão em execução em todo o país. A empresa acumulou muita experiência desde sensores de terminais, gateways de computação de borda até plataformas em nuvem e fornece suporte a dados e soluções para links fracos em sistemas de distribuição de energia em vários ambientes para melhorar a confiabilidade da fonte de energia. A Acrel vai ajudar desta vez com ações práticas. Os Jogos Olímpicos de Inverno foram um sucesso total.
