Resumo
A proteção contra falhas de aterramento para circuitos elétricos, equipamentos e acidentes elétricos causados por correntes de falha de aterramento estão se tornando cada vez mais uma necessidade diária. Para os principais nós consumidores de energia do lado do usuário, um relé de corrente residual é projetado e instalado para monitorar o status da corrente residual de cada circuito que consome energia em tempo real. Por meio do monitoramento em tempo real do uso de energia e dos parâmetros de energia relacionados, a segurança, a confiabilidade e a eficiência de manutenção do uso de energia são aprimoradas, o custo de mão de obra de manutenção é reduzido e o monitoramento autônomo da corrente residual é realizado. Por meio do monitoramento em tempo real do uso de energia, coleta de dados e alarme, a corrente residual no sistema de distribuição de energia é monitorada e a proteção de falha de aterramento do circuito elétrico do usuário' é fornecida para evitar acidentes de incêndio e acidentes pessoais de choque elétrico causados por corrente residual. Aqui está uma breve introdução à aplicação do relé de corrente residual ASJ de nossa empresa' s no projeto de casa de terraço de água ao redor da ilha das Maldivas.
Visão geral
As moradias de água ao redor da ilha nas Maldivas são usadas principalmente para receber turistas de todo o mundo. A frequência do local de aplicação é 50 Hz e a tensão é 220V TT ou linhas de distribuição de energia do sistema TN. O cliente espera monitorar a corrente residual da linha instalando um relé de corrente residual no gabinete de distribuição da casa de linha de água, e espera que a relação entre o valor da corrente residual monitorado em tempo real e o valor da corrente residual definido possa ser exibida no painel de exibição, quando a relação atinge 80%, o relé de corrente residual pode alarmar imediatamente. Acrel ASJ10-LD1A coopera com o transformador de corrente residual, Resolveu com sucesso as necessidades de monitoramento de corrente residual no local do cliente'
Relé de corrente residual série ASJ
Os relés de ação de corrente da série ASJ podem ser combinados com fontes de alimentação de baixa tensão ou contator de baixa tensão para formar uma proteção de corrente de fonte de alimentação combinada, usado principalmente para dispositivos AC 50Hz, tensão e abaixo de TT400V e tubulação do sistema TN, além de proteção de falha de aterramento para circuitos elétricos para evitar falhas de aterramento Danos comuns ao equipamento e falhas elétricas causadas por isso também podem prevenir o perigo de choque elétrico pessoal e fornecer proteção de contato direto.
O produto cumpre os requisitos de GB / T 22387-2016&Catalyst Current Relay &.
Os relés de corrente sanitária da série ASJ integram funções de proteção contra sobretensão e subtensão de linha e funções adicionais automáticas para tensão normal. O produto é pequeno em tamanho, alta precisão, estrutura flexível e fácil de instalar. É um dispositivo de proteção de segurança na área da construção civil.

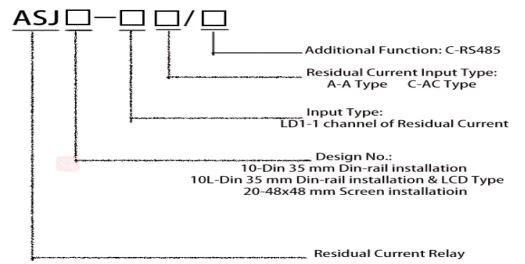

Descrição do Modelo
Características técnicas
parâmetro técnico | índice | |||
Tipo AC | Tipo A | |||
entrada | Corrente de ação residual nominal I △ n | 0.03、0.1、0.3、0.5(A) | 0,03、0,05、0,1、0,3、0,5、1、3、5、10、30 (A) nota 3 | |
Tempo sem direção de limitação △ t | 0.1、0.5(s) | 0、0,06、0,1、0,2、0,3、0,5、0,8、1、4、10 (s) nota 4 | ||
Corrente residual nominal de não ação I △ não | 50%I△n | 50%I△n | ||
características de desempenho | corrente alternada sinusoidal simples | corrente alternada senoidal simples e corrente contínua pulsante | ||
frequência | 50Hz ± 5Hz | 50Hz ± 5Hz | ||
erro de ação | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
saída | modo de saída | um é o fechamento normal e o outro é para a transformação | um é o fechamento ou abertura normal, e o outro é para a transformação | |
capacidade de contato | 5A 250VAC 5A 30VDC | AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC | ||
modo de reinicialização | o local e o interurbano, | o local, o interurbano e o automático | ||
fonte de energia | alcance de voltagem | AC110V 、 AC220V （erro permissível ± 10%） | AC110V 、 AC220V 、 DC85-270V （Erro permissível ± 10%） | |
dissipação de energia | ≤5W | |||
frequência de potência suportar tensão | O valor efetivo da corrente alternada entre a fonte de alimentação, entrada e saída: 2kV / 1min | |||
sob a operação normal | temperatura | temperatura operacional: -20 ℃ ~ +55 ℃ temperatura de armazenamento: -30 ℃ ~ +70 ℃ | ||
umidade | ≤95% UR, com condensação de umidade e local de gás corrosivo | |||
altura acima do nível do mar | ≤2000m | |||
classe de poluição | Terceira série | |||
categoria de instalação | Digite Ⅲ | |||
Nota 3: A corrente de ação residual nominal ASJ10L-LD1A IN é 10mA-30A ajustável continuamente;
Nota 4: ASJ10L-LD1A limite de tempo sem direção N é 0-10S continuamente ajustável.

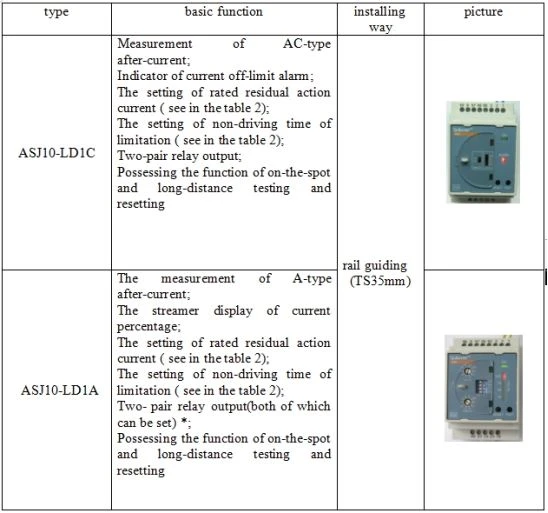

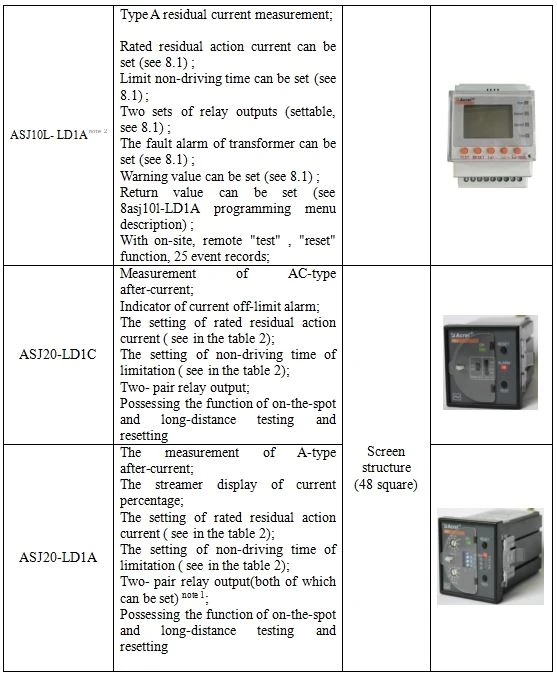

Tipos de produtos
Nota1 ： A função de configuração do relé significa que você pode definir a inicialização e a saída do relé por conta própria, o que é acionado pelo seletor no painel; o guia de configuração específico pode ser encontrado na tabela 5.
Nota 2: FUNÇÃO OPCIONAL C: Comunicação RTU RS485, Modelo ASJ10L-LD1A / C

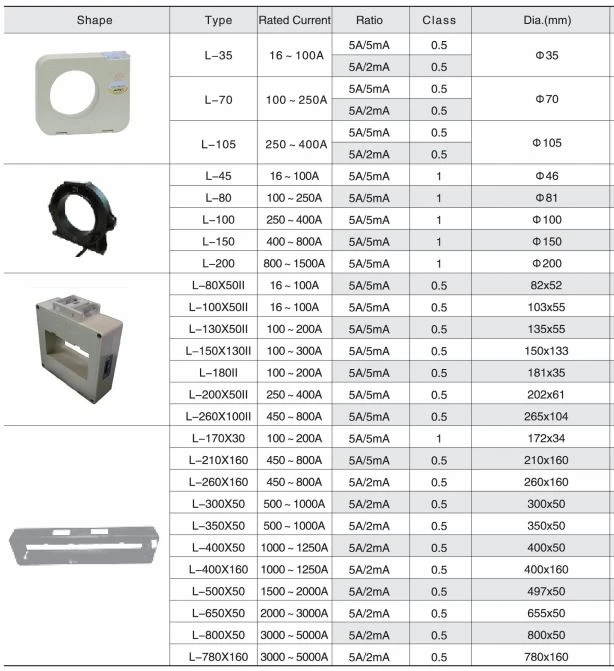

Seleção do transformador de corrente residual

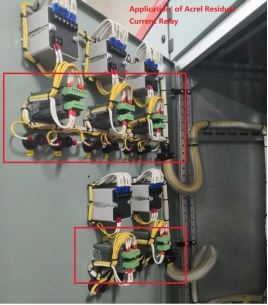

Instalação
Resumo
O relé de corrente residual da série ASJ tem uma relação preço-desempenho muito alta. Como um instrumento de monitoramento de corrente residual digital e inteligente avançado, o relé de corrente residual tem sido amplamente utilizado na linha de entrada ou monofásica ou trifásica da sub-caixa doméstica de edifícios civis. Equipamento elétrico na linha de distribuição de energia.
